2. Descrição do produto
O presente produto é destinado a ser usado para automatizar
cancelos ou portões com antas de batente, seja para uso
residencial seja industrial.
m ATENÇÃO! Qualquer outro uso diferente daquele
descrito e em condições ambientais diferentes das
indicadas neste manual é considerado inadequado e
proibido!
O produto é um motorredutor eletromecânico, equipado com um
motor em corrente continua a 24 V alimentado pela central de
comando interna e por um redutor com braço articulado.
Em caso de interrupção da energia elétrica (black-out), é possível
mover ‘manualmente’ as folhas do portão desbloqueando
manualmente o motorredutor.
3. Instalação
m Atenção! - A instalação de MODUS deve ser efetuada por
pessoal qualicado, no respeito das leis, normas e regulamentos
e de quanto indicado nas presentes instruções.
3.1 - Vericações preliminares à
instalação
Antes de proceder à instalação, é necessário vericar a
integridade dos componentes do produto, a adequação do
modelo escolhido e a idoneidade do ambiente destinado à
instalação.
m IMPORTANTE – O motorredutor não pode automatizar
um portão manual que não tenha uma estrutura mecânica
eciente e segura.
Além disso, não pode resolver os defeitos causados por
uma errada instalação ou por uma má manutenção do
próprio portão.
3.2 - Idoneidade do portão a
automatizar e do ambiente circundante
• Vericar que a estrutura mecânica do portão seja adequada
para ser automatizada e conforme às normas vigentes no
território (eventualmente consultar os dados indicados na
etiqueta do portão).
• Movendo manualmente a folha do portão em abertura e
fechamento, vericar que o movimento aconteça com atrito
igual e constante em cada ponto do curso (não devem haver
momentos de maior esforço).
• Vericar que a folha do portão permaneça em equilíbrio, isto
é, que não se mova se levada manualmente numa qualquer
posição e deixada parada.
• Vericar que o espaço em torno ao motorredutor permita
desbloquear manualmente as folhas do portão, de forma fácil
e segura.
• Vericar que as superfícies escolhidas para a instalação do
produto sejam sólidas e possam garantir uma xação estável.
• Vericar que a zona de xação do motorredutor seja
compatível com o espaço deste último.
O correto movimento de abertura do portão e a força que o
motor exerce para executá-lo, dependem da posição na qual são
xados os suportes do motor e do braço. Em seguida, antes de
proceder à instalação é necessário consultar os grácos 1 e 2 e
a gura 3 para denir o ângulo de abertura máxima da folha, os
limites da folha e a posição dos suportes de xação.

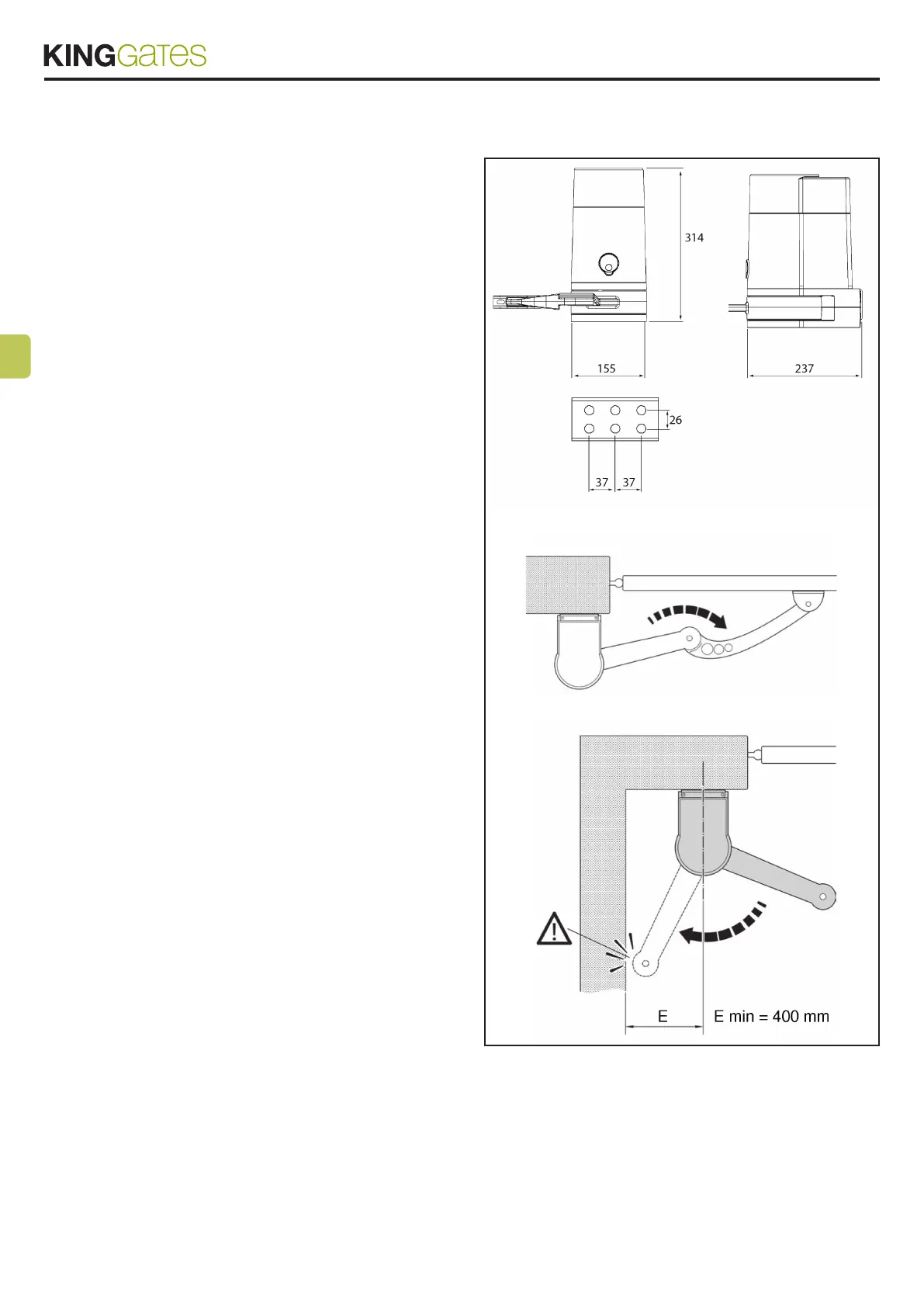

FIG.1
