45
PT
3.4 - Trabalhos de predisposição à
instalação

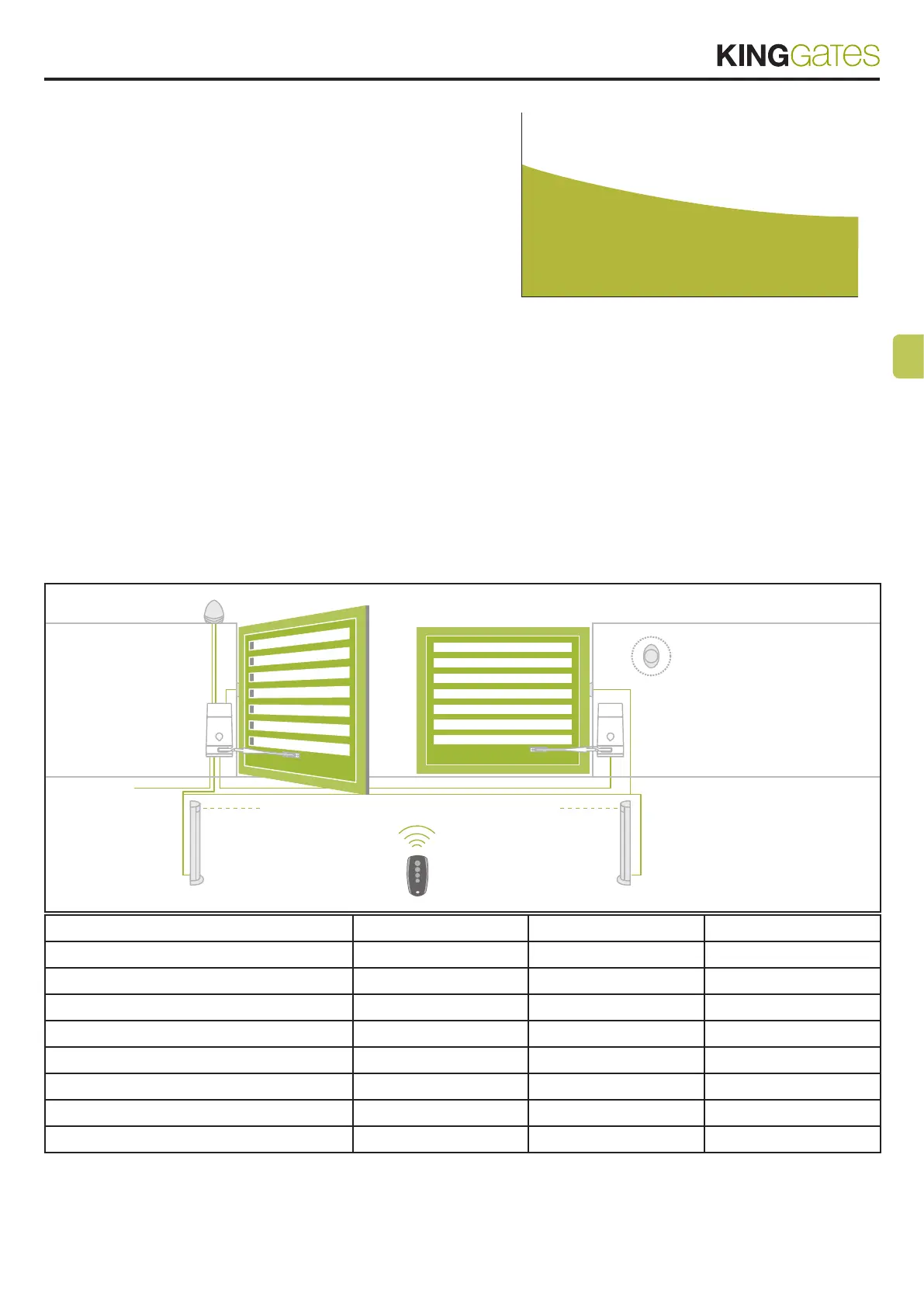

A g. 2 mostra um exemplo de instalação de automatização
realizada com componentes King-Gates. Estes componentes são
posicionados de acordo com um esquema típico e usual.
Consultando a g. 2, determinar a posição aproximada em
que será instalado cada componente previsto na instalação e
preparar em seguida, as eventuais calhas para a passagem da
cablagem elétrica.
3.3 - Limites de utilização
Antes de efetuar a instalação do produto, vericar que a folha
do portão tenha dimensões e peso classicados nos limites
indicados no gráco 1.
kg - Peso máximo da folha do portão
mm - comprimento máximo da folha do portão
m ATENÇÃO! A folha individual não deve exceder o
comprimento de 2 m.
Componentes úteis para realizar uma instalação completa:
1. Motorredutor MiniModus MA
2. Motorredutor MiniModus SL
3. Transmissor
4. Fotocélulas da coluna
5. Fotocélulas
6. luz piscando
7. Seletor de chave ou digital
6
3
1 2
5
7
4
COMPRIMENTO DO CABO < 10 metros de 10 a 20 metros de 20 a 30 metros
Alimentação elétrica 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentação do motor 24V 2G x 1,5 mm
2
2G x 1,5 mm
2
2G x 2,5 mm
2
Fotocélulas (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocélulas (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Selector de chave 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Borda de segurança 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Pirilampo 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (integrada no pirilampo) RG58 RG58 RG58
250
150
200
100
50
X (kg)
Y (m)
1.1 1.2 1.3 1.4 1.5 1.6 1.7 21.8 1.9
FIG.2
Gráco 1 - Limites de utilização
