King gates MINIMODUS - Descrizione del Prodotto; Installazione

4
IT
2. Descrizione del prodotto
Il presente prodotto è destinato ad essere utilizzato per
automatizzare cancelli o portoni ad ante battenti, sia per uso
residenziale sia industriale.
m ATTENZIONE!
Qualsiasi altro uso diverso da quello descritto e in
condizioni ambientali diverse da quelle riportate in questo
manuale è da considerarsi improprio e vietato!
Il prodotto è un motoriduttore elettromeccanico, provvisto di un
motore in corrente continua a 24V.
Il motoriduttore viene alimentato dalla Centrale di comando
esterna a cui deve essere collegato.
In caso d’interruzione dell’energia elettrica (black-out), è possibile
muovere ‘a mano’ le ante del cancello sbloccando ma nualmente
il motoriduttore.
3. Installazione
m Attenzione! - L’installazione di MINIMODUS deve essere
eettuata da personale qualicato, nel rispetto di leggi, norme e
regolamenti e di quanto riportato nelle presenti istruzioni.
3.1 - Veriche preliminari
all’installazione
Prima di procedere all’installazione, è necessario vericare
l’integrità dei componenti del prodotto, l’adeguatezza del modello
scelto e l’idoneità dell’ambiente destinato all’installazione.
m IMPORTANTE – Il motoriduttore non può
automatizzare un cancello manuale che non abbia una
struttura meccanica eciente e sicura.
Inoltre, non può risolvere i difetti causati da una sbagliata
installazione o da una cattiva manutenzione del cancello
stesso.
3.2 - Idoneità del cancello da
automatizzare e dell’ambiente
circostante
• Vericare che la struttura meccanica del cancello sia adatta
ad essere automatizzata e conforme alle norme vigenti
sul territorio (eventualmente fare riferimanto ai dati riportati
sull’etichetta del cancello).
• Muovendo manualmente l’anta del cancello in apertura e
in chiusura, vericare che il movimento avvenga con attrito
uguale e costante in ogni punto della corsa (non devono
esserci momenti di maggiore sforzo).
• Vericare che l’anta del cancello resti in equilibrio, cioè che non
si muova se portata manualmente in una qualsiasi posizione e
lasciata ferma.
• Vericare che lo spazio intorno al motoriduttore consenta di
sbloccare manualmente le ante del cancello, in modo facile e
sicuro.
• Vericare che le superci scelte per l’installazione del prodotto
siano solide e possano garantire un ssaggio stabile.
• Vericare che la zona di ssaggio del motoriduttore sia
compatibile con l’ingombro di quest’ultimo.
Il corretto movimento di apertura del cancello e la forza che il
motore esercita per eseguirlo, dipendono dalla posizione nel
quale viene ssata la staa di ssaggio posteriore. Quindi, prima
di procedere all’installazione è necessario fare riferimento al
graco 1 per denire l’angolo di apertura massima dell’anta e la
forza del motore, adatta al proprio impianto.

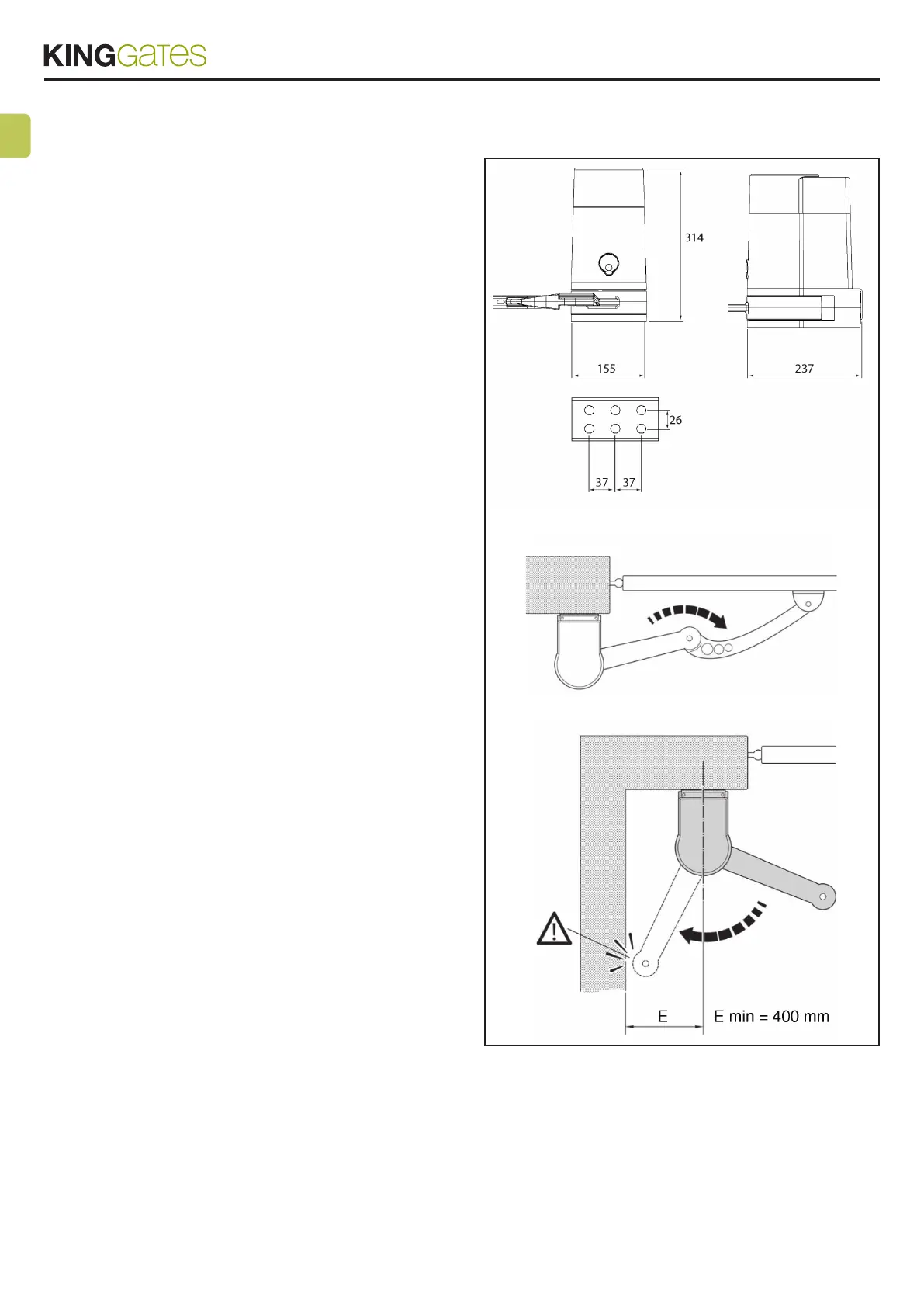

FIG.1
