3.4 - Lavori di predisposizione
all’installazione

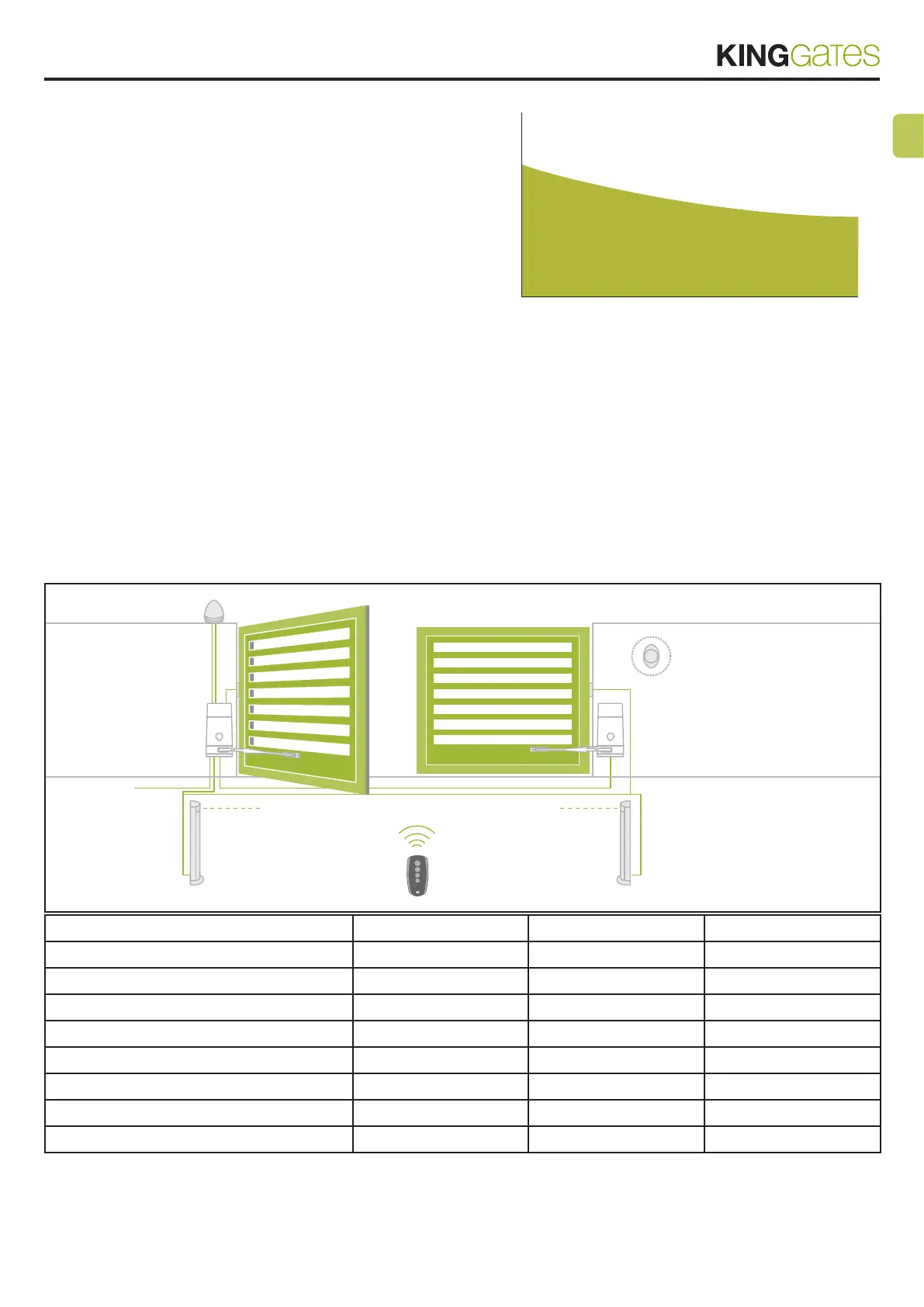

La gura 2 mostra un esempio di impianto di automatizzazione
realizzato con componenti King-Gates. Questi componenti sono
posizionati secondo uno schema tipico ed usuale.
Stabilire la posizione approssimativa in cui verrà installato ciascun
componente previsto nell’impianto e, lo schema di collegamento
più appropriato.
3.3 - Limiti d’impiego
Prima di eseguire l’installazione del prodotto, vericare che l’anta
del cancello abbia dimensioni e peso rientranti nei limiti riportati
nel graco 1.
kg - Peso massimo dell’anta del cancello
m - lunghezza massima dell’anta del cancello
m ATTENZIONE! La singola anta non deve superare la
lunghezza di 2 m.
Componenti utili per realizzare un impianto completo:
1. Motoriduttore MiniModus MA
2. Motoriduttore MiniModus SL
3. Trasmettitore
4. Fotocellule a colonna
5. Fotocellule
6. Luce lampeggiante
7. Selettore a chiave o digitale
6
3
1 2
5
7
4
LUNGHEZZA DEL CAVO < 10 metri da 10 a 20 metri da 20 a 30 metri
Alimentazione 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Alimentazione motore 24V 2G x 1,5 mm
2
2G x 1,5 mm
2
2G x 2,5 mm
2
Fotocellule (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocellule (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Selettore chiave 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Costa di sicurezza 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Lampeggiante 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenna (integrata nel lampeggiante) RG58 RG58 RG58
250
150
200
100
50
X (kg)
Y (m)
1.1 1.2 1.3 1.4 1.5 1.6 1.7 21.8 1.9
FIG.2
Graco 1 - Limiti di impiego
