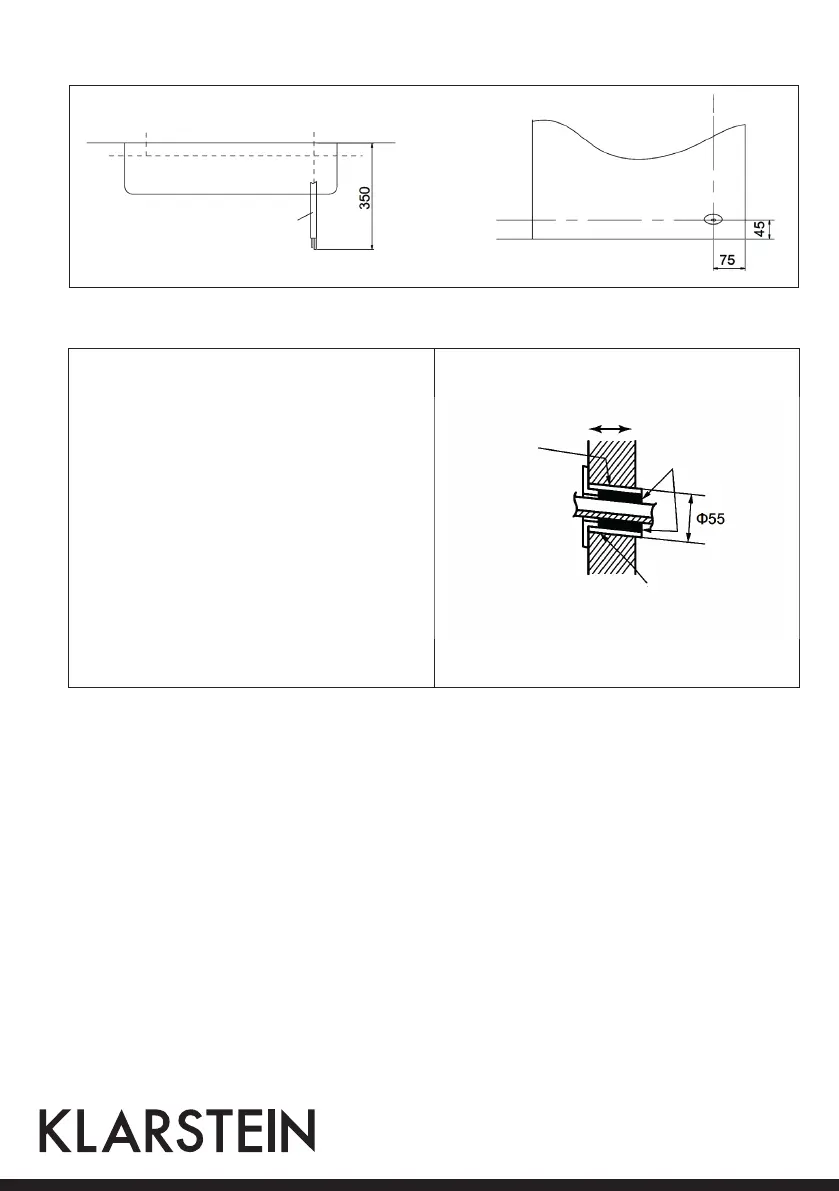

Eseguire un foro nella parete e installare un tubo incassato nella parete
• Per pareti con intelaiatura in metallo o lastra in
metallo, utilizzare un tubo incassato nella parete
e una copertura per il foro passante per evitare
perdite di acqua.
• Sigillare gli spazi intorno ai tubi con materiale si-
gillante per evitare perdite di acqua.
1. Eseguire un foro passante di 55 mm in modo
che sia inclinato verso il basso e in direzione
dell´esterno.
2. Inserire nel foro un tubo per la parete.
3. Inserire nel tubo per la parete un coperchio.
4. Una volta completata l´installazione di tutti i tubi
del refrigerante, dei collegamenti elettrici e dello
scarico dell´acqua, sigillare gli spazi intorno ai tubi
con del mastice.
Scarico dell´acqua
• Utilizzare per lo scarico un tubo rigido di cloruro di polivinile (tubo VP 20, 26 mm di diametro, 20 mm di
diametro interno).
• Il tubo di scarico (diametro esterno 18 mm all’estremità dell´attacco, 220 mm di lunghezza) è incluso nella
consegna con il dispositivo interno. Preparare lo scarico seguendo le indicazioni della figura nella pagina
seguente.
• Il tubo di scarico deve essere inclinato verso il basso in modo che l´acqua non si accumuli. Non piegare lo
scarico dell´acqua.
• Inserire il tubo di scarico abbastanza in profondità.
• Isolare il tubo di scarico interno con 10 mm o più di materiale isolante per evitare la condensa.
• Rimuovere il filtro dell´aria e versare un po´ di acqua nella vaschetta di scarico per verificare se l´acqua scorre
normalmente.
Parete
Pavi-
mento
Tubo refrigerante
Interno
Tubo incassato
nella parete
Tubo incassato
nella parete
Coperchio del
foro della parete
Esterno
Sigillatura
