99
Tubo del refrigerante

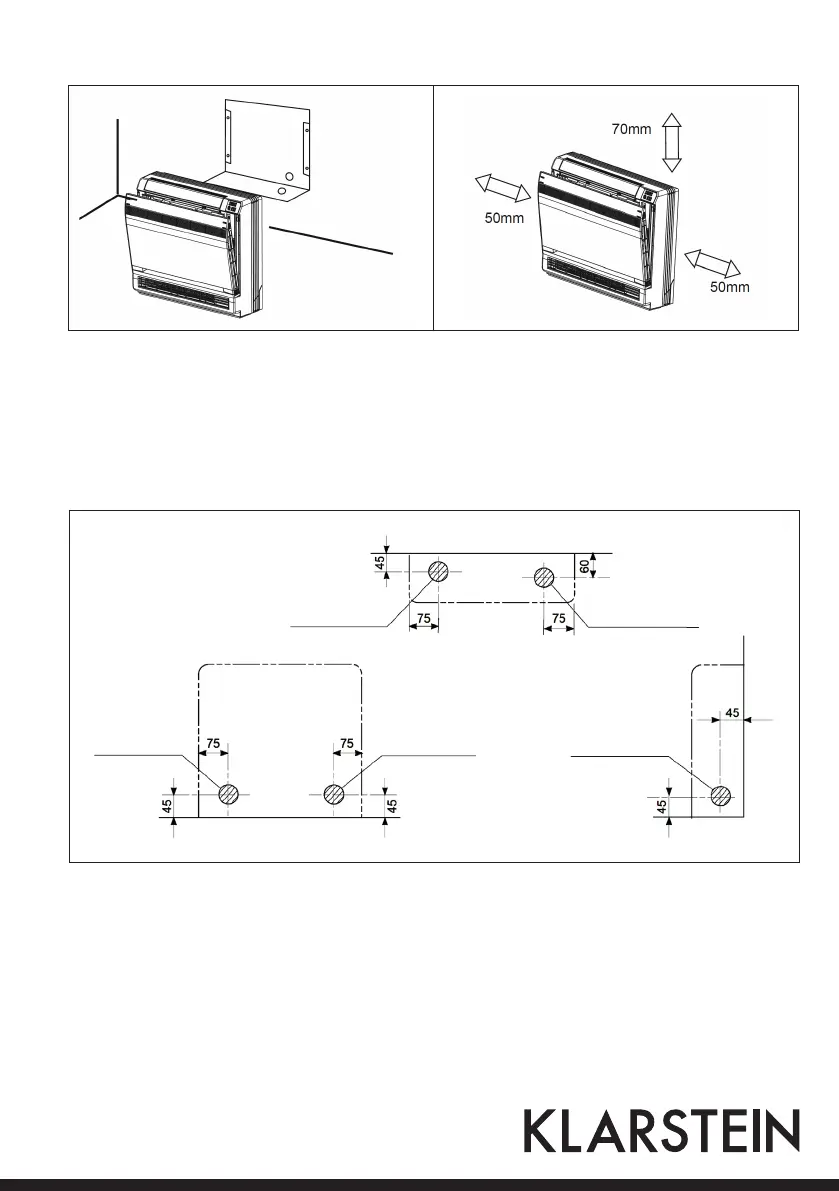

1. Eseguire un foro (diametro 5.5 mm) nel punto che nella figura è segnato con il simbolo “”.
2. Il punto in cui viene eseguito il foro dipende dal lato verso il quale sono rivolti i tubi.
3. Per l´esatta installazione dei tubi, seguire le istruzioni “collegare i tubi di liquido refrigerante” nella sezione
“installazione del dispositivo interno”.
4. Lasciare intorno al tubo abbastanza spazio per il collegamento.
Note importanti per il collegamento:
• La lunghezza minima del tubo è di 2,5 m per diminuire i rumori e le vibrazioni provenienti dal dispositivo
esterno.
• Per quanto riguarda la lunghezza massima del tubo, seguire le istruzioni relative all´installazione del disposi-
tivo esterno.
• Per collegamenti multipli seguire le istruzioni relative all´installazione per l’unità esterna-multi.
Unitá: mm
Parete
Tubo sinistra in basso
Tubo destra in basso
Tubo a
sinistra retro
Tubo a
destra retro
Tubo
sinistra/destra
