Remarques importantes
• Ne pas utiliser d’huile minérale sur l’extrémité du conduit.
• S’assurer qu’aucune huile minérale ne pénètre dans le système, car cela pourrait réduire la durée de vie de l’appareil.
• Ne jamais utiliser de conduits de tuyaux utilisés pour des installations préexistantes. Utiliser uniquement les
pièces livrées avec l’appareil.
• Ne pas utiliser de matériel de remplissage sec avec cet appareil. Le matériel de jointure pourrait s’effriter et
endommager le système.
• Des raccordements incorrects peuvent provoquer des fuites.

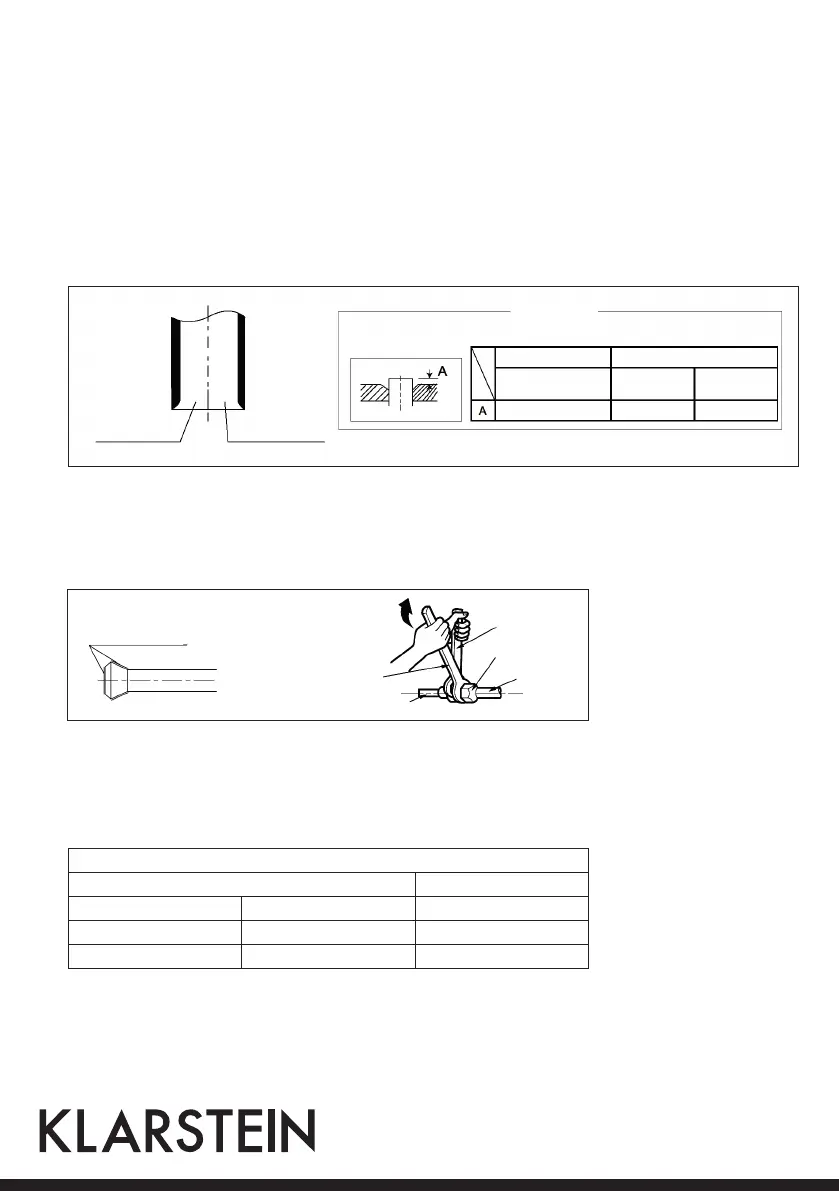

Raccorder les conduits de liquide frigorifique
1. Utiliser une clé dynamométrique pour serrer les écrous à sertir pour éviter d’endommager les écrous à sertir
et les fuites de gaz.
2. Joindre le centre des conduits et serrer les écrous à sertir à la main en effectuant 3 ou 4 tours. Puis serrer les
écrous à sertir avec la clé.
3. Pour éviter les fuites de gaz, verser un peu d’huile frigorifique sur la surface interne et extérieure de l’extrémité
évasée. (Utiliser l’huile frigorifique pour les appareils R410A).
Couple de serrage des écrous à sertir
Conduit de gaz Conduit de liquide
9K/12K 18K 9K/12K/18K
3/8 pouces 1/2 pouces 1/4 pouces
31-35 Nm 50-55 Nm 15-20 Nm
Couper les
bords selon
un angle
correct
Éliminer les
irrégularités
Évasement
Outil R410A
Raccord
0-0.5 mm
Raccord
1.0-1.5 mm
Écrou
papillon
1.5-2 mm
Outil normal
Envelopper ici avec de l’huile frigo-
rifique
Clé plate (fixe)
Écrou à sertir
Conduit
Conduit vers
l’appareil intérieur
Clé
