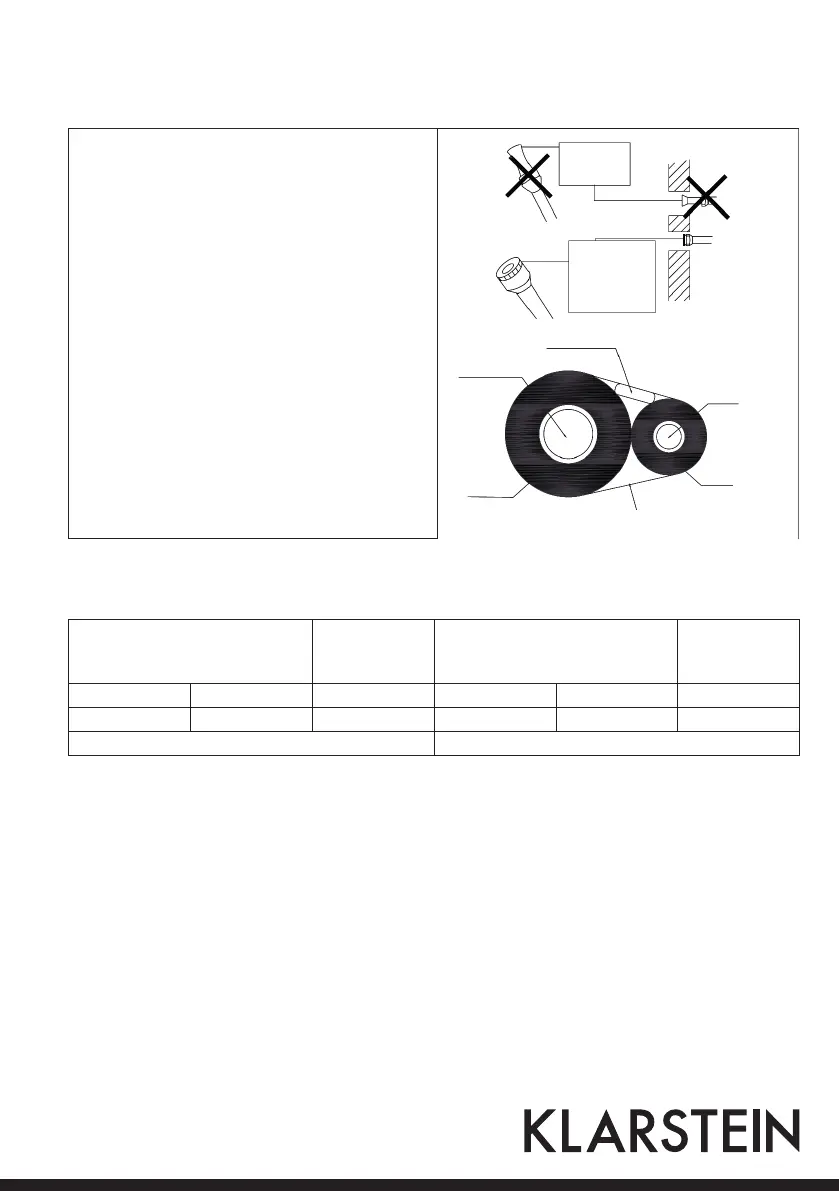

Remarques importantes sur la manipulation des conduits de tuyau
• Protéger l’extrémité ouverte du conduit de la
poussière et de l’humidité.
• Si le conduit est trop courbé ou trop fortement
serré, il se raidit. Ne pas courber trop fortement
le conduit.
Sélection d’isolants en cuivre et thermiques
Avec l’utilisation de conduits en cuivre et de pièces
façonnées disponibles dans le commerce, respecter
ce qui suit :
• Matériau d’isolation : mousse en polyéthylène
• Taux d’émission de chaleur : 0,041-0,052 W/
mK (de 0,035 à 0,045 kca/mh°C)
• La température de surface du conduit de liquide
frigorifique atteint jusqu’à 100 °C. Choisir un
isolant thermique supportant cette température.
Veiller à isoler les conduits de gaz et de liquide et respecter les valeurs indiquées dans le tableau suivant pour
l’isolation :
Conduit de gaz
Conduit de
liquide
Isolation du conduit de gaz
Isolation du
conduit de
liquide
9K/12K 18K 9K/12K 18K
9.5 mm 12.7 mm 6.4mm 12-15 mm 14-16 mm 8-10 mm
Épaisseur 0.8 mm Épaisseur minimale 10 mm
Utiliser des conduits d’isolation thermique différents pour les conduits de gaz et de liquide frigorifique.
Fixer
l’embout
Câblage intermédiaire
Conduit de liquide
Ruban adhésif
Isolation du conduit
de liquide
Isolation du
conduit de gaz
Conduit de gaz
Si aucun embout
n’est disponible,
boucher l’extrémité
avec du ruban
adhésif pour éviter
l’infiltration de
poussière
