INSTALLATION (AUSSENENTLÜFTUNG)

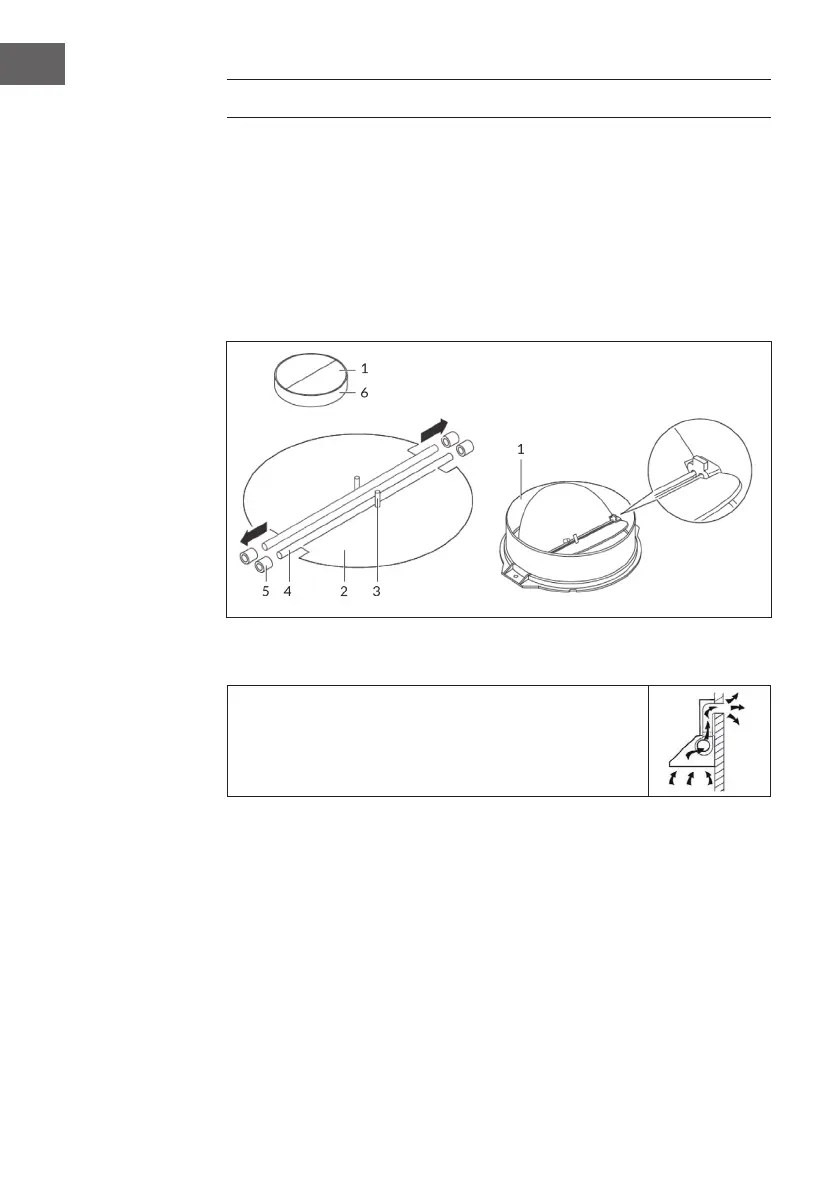

Montage der V-Klappe
Wenn die Dunstabzugshaube keine vormontierte V-Klappe hat, installieren Sie die Teile
folgendermaßen:
1 Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein.
2 Der Pin (3) sollte nach oben gerichtet sein.
3 Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt.
4 Wiederholen Sie alle Arbeitsschritte für die zweite Hälfte der Klappe.
Installation
Wenn Sie einen Luftauslass nach außen haben, kann die
Dunstabzugshaube, wie rechts abgebildet, über einen
Absaugkanal (Emaille, Aluminium, exibles Rohr oder
unbrennbares Material mit einem Innendurchmesser von
150mm) angeschlossen werden.
