Stabilisierungskugelkupplung – Montage- und Betriebsanleitung
12
Version 4.00/2020 . 209692.001

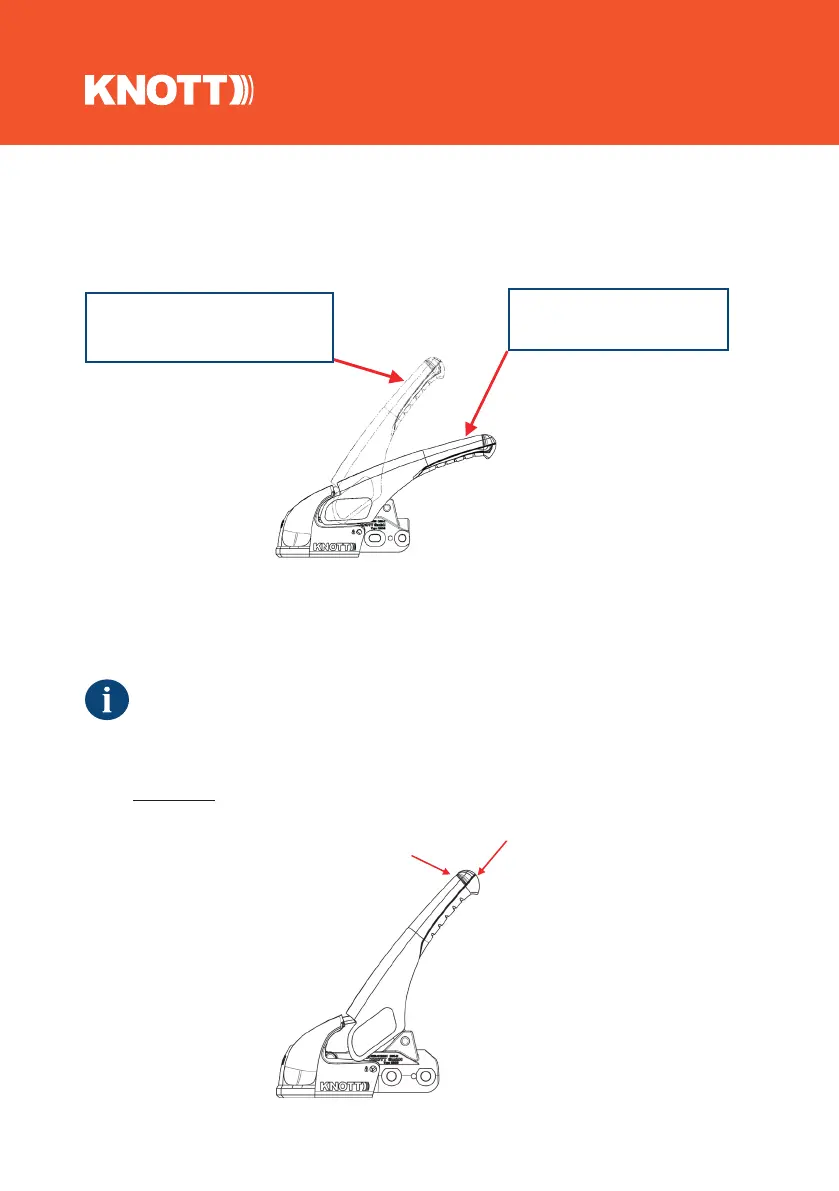

9.2 Aktivieren der Stabilisierungseinrichtung
Zum Aktivieren der Stabilisierungseinrichtung den Handhebel bis zum Anschlag
ganz nach unten drücken. Hierbei ist ein gewisser Kraftaufwand nötig!
Beim Herunterdrücken des Handhebels wird ein Federpaket gespannt, weches
über den Steuerhebel auf die Kalotte mit den Reibelementen an die Kugel
andrückt. Der Handhebel liegt im gespannten Zustand annähernd parallel zur
Zugdeichsel.
Hinweis:
Der Kraftaufwand zum Aktivieren der Stabilisierungseinrichtung kann erheblich
reduziert werden, wenn zunächst eine Kraft in Richtung 1 aufgebracht wird und
dann zusätzlich die eigenliche Spannkraft in Richtung 2.
geschlossen,
Stabilisierung aktiviert
geschlossen,
Stabilisierung deaktiviert
1
2
