Stabilisierungskugelkupplung – Montage- und Betriebsanleitung
5
Version 4.00/2020 . 209692.001

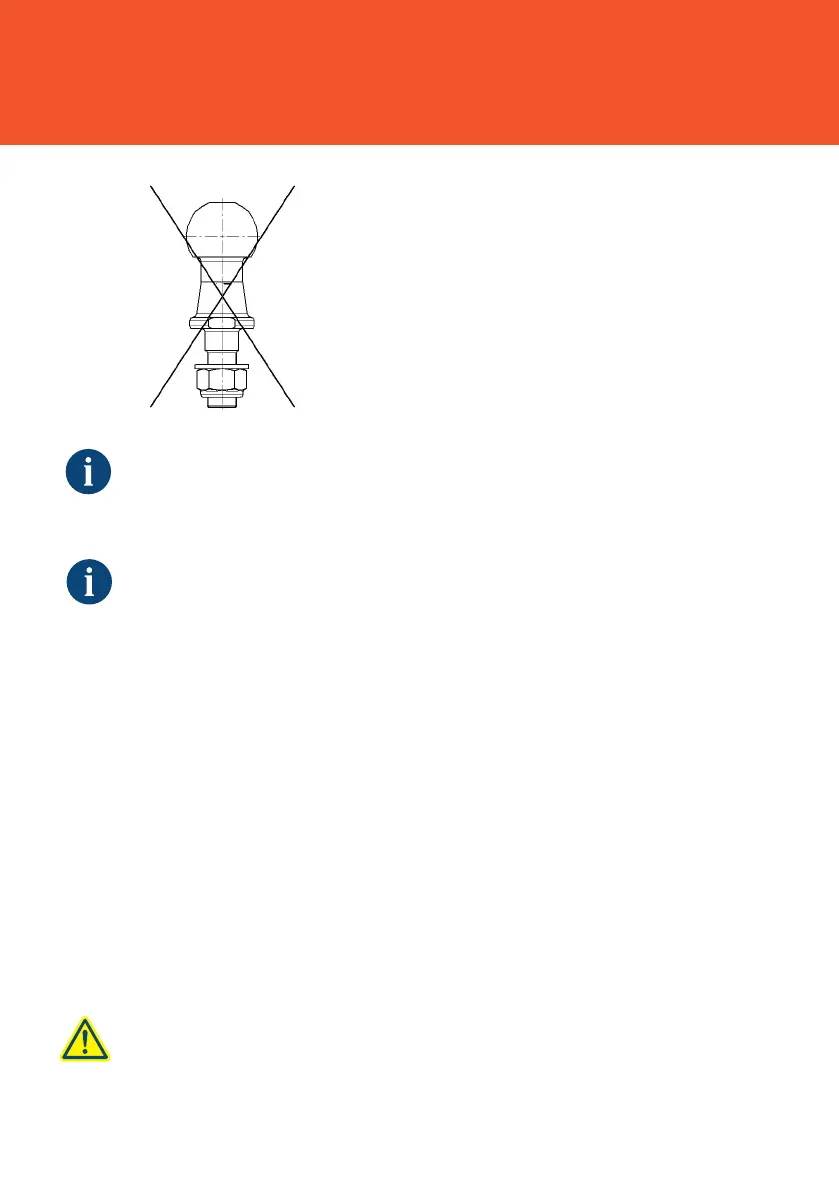

Die Stabilisierungs-Zugkugelkupplungen können an
Kugelbolzen mit Schraubbefestigung nur verwendet
werden, wenn dieser mit einer ZUSÄTZLICHEN
formschlüssigen Sicherung gegen Verdrehen
ausgerüstet ist.
Bild 2
Im Fahrbetrieb muss die Stabilisierung aktiviert sein!
Der Bedienungshebel muss frei gängig sein und darf auch bei voll
eingeschobener Zugstange und max. seitlicher Verdrehung nicht mit
Fahrzeug- oder Anbauteilen kollidieren können.
Bei geplanter Verwendung mit einer Anhängevorrichtung mit Kugel bzw.
Kugelhals aus Aluminium empfehlen wir vorab Rücksprache mit dem
Hersteller.
4. Technische Daten:
KS25 KS30 KS35
max. zul. Gesamtgewicht
des Anhängers 2500kg 3000 kg 3500 kg
max. zul. DC-Wert der
Kombination 27kN 27 kN 31 kN
max. zul. Stützlast 250kg * 300 kg * 350kg
möglicher Zugstangenanschluss Ø50/45/40/35 Ø60
zur Auaufeinrichtung
* Bei Verschraubung der Kugelkupplung an der Zugstange der
Auaufeinrichtung mit Schrauben M12/M12, beträgt die maximale
stat. Stützlast S = 200kg.
