9
Version 4.00/2020 . 209692.007
Monterings- och bruksanvisning Stabiliserings-dragkulskoppling
väljas för dragkulskopplingen eller passande adapterplåtar sättas in.
Monteringen av dragkulskopplingen ska utföras i enlighet med ECE R55, bilaga 7.
Dragkulskopplingen ska monteras så, att kopplingspunkten benner sig 430
±35mm över hjulets horisontala kontaktpunkt med marken, när konstruktionen är
placerad horisontalt och släpvagnens tillåtna axellast inte överskrids.
Avvikelser måste tas i beaktande vid släpvagnens typgodkännande.

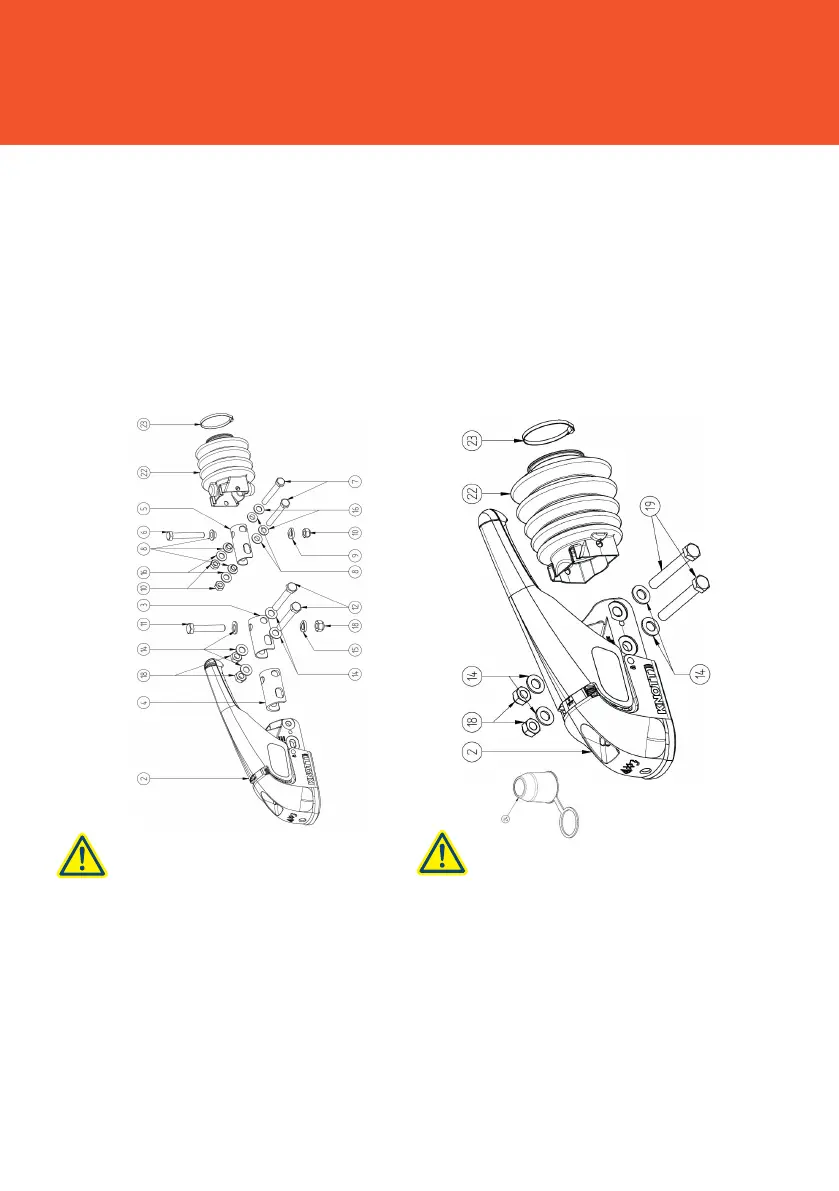

Nedanstående bild visar hur skruvarna, brickorna, sadelbrickorna och muttrarna
ska placeras vid monteringen av de olika skruvförbanden.
KS25 / KS30
KS35
För att kunna avbilda alla skruvförban-
den, visas vissa delar oftare än de nns
med i leveransomfånget.
Trots detta kan dragkulskopplingen
skruvas ihop komplett i alla visade
varianter.
När kulkopplingen monteras på påsk-
jutsanordningen eller dragstången,
måste det bifogade monteringsmateria-
let alt. monteringsmaterial som mots-
varar kulkopplingens monterings- och
bruksanvisning användas. Uppgifterna
beträffande mått, materialkvalitet och
ytbehandling och även de föreskrivna
åtdragningsmomenten måste ovillkorli-
gen respekteras.
