Stabilisierungskugelkupplung – Montage- und Betriebsanleitung
14
Version 4.00/2020 . 209692.001

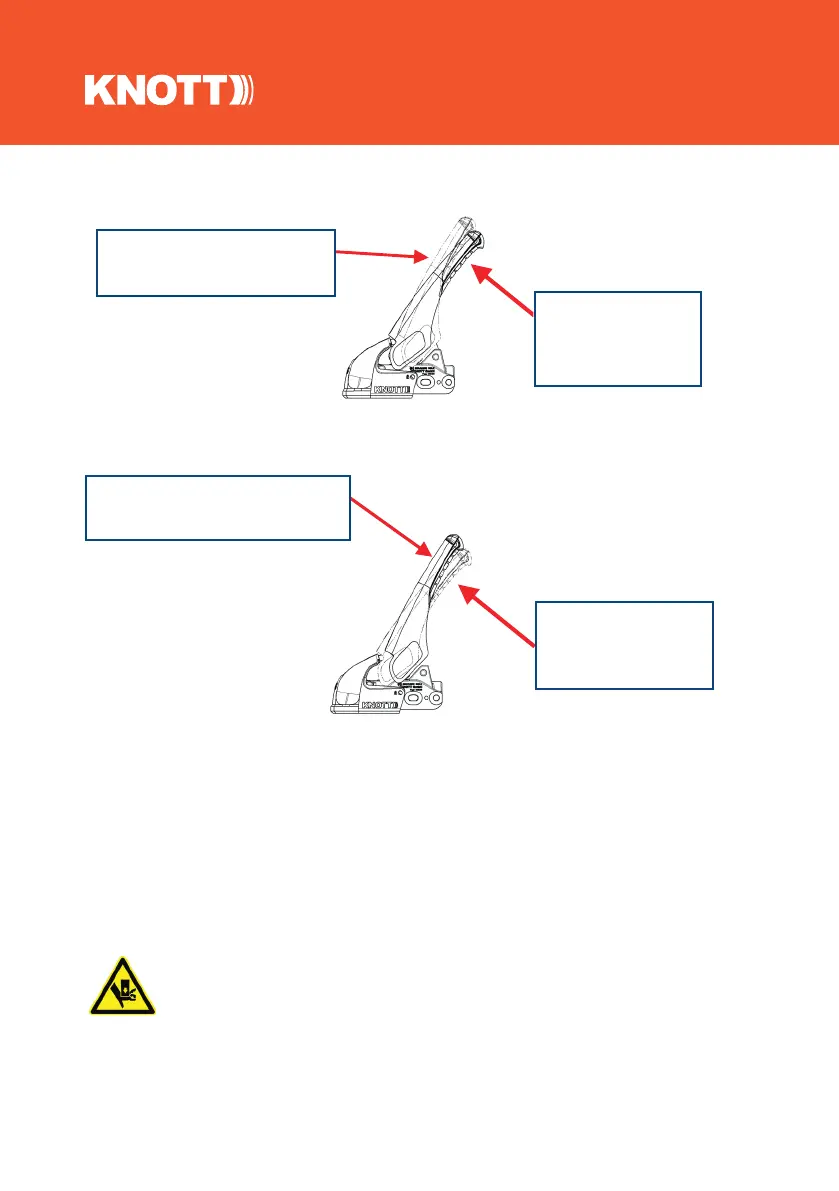

Schritt 1: Ziehen des Handgriffes nach hinten oben um die zweite formschlüssige
Sicherung der Stabilisierungskugelkupplung zu entriegeln
Schritt 2: Hochziehen des Handgriffes bis zum Anschlag
-Festhalten des Handgriffes und hochdrehen der Anhängerdeichsel mittels
Stützrad um die Stabilisierungs-Zugkugelkupplung von der Anhängekugel des
Zugfahrzeuges zu heben.
-Bei längerem Nichtgebrauch sollte die Kugelkupplung geschlossen werden.
Hierzu Sicherheitskugel KSB50 (SafetlyBall KSB50 ist seperat erhältlich) in die
Kugelkupplung einführen und nach oben drücken, bis die Stabilisierungs-
Zugkugelkupplung selbsttätig schließt. Anschließend den Handhebel nach unten
drücken.
ACHTUNG Quetsch-Gefahr:
Nicht mit den Fingern in die geöffnete Stabilisierungs-Kugelkupplung
greifen. Der federbelastete Schließmechanismus könnte auslösen und zu
Verletzung der Finger führen
-Zum händischen Rangieren des Anhängers diesen an den Griffen am Aufbau
bewegen.
NICHT den Handhebel der Stabilisierungs-Zugkugelkupplung zum Rangieren des
Anhängers benutzen!
geschlossen,
Stabilisierung deaktiviert
Stabilisierungs-
Kugelkupplung
entriegelt
Stabilisierungs-
Kugelkupplung
entriegelt
Stabilisierungs-Kugelkupp-
lung komplett geöffnet
