Asennus- ja käyttöohje Vakauttava vetokuulakytkin
Vetokuulakytkimen asennus on suoritettava normin ECE R55, liitteen 7 mukaisesti.
Vetokuulakytkin on asennettava siten, että kytkinpiste on rakenteen vaakasuo-
rassa asennossa ja perävaunu sallittu akselikuorma on 430 ±35 mm vaakasuoran
pyörien kosketustason yläpuolella.
Poikkeamat on huomioitava perävaunun rakenneluvan yhteydessä.

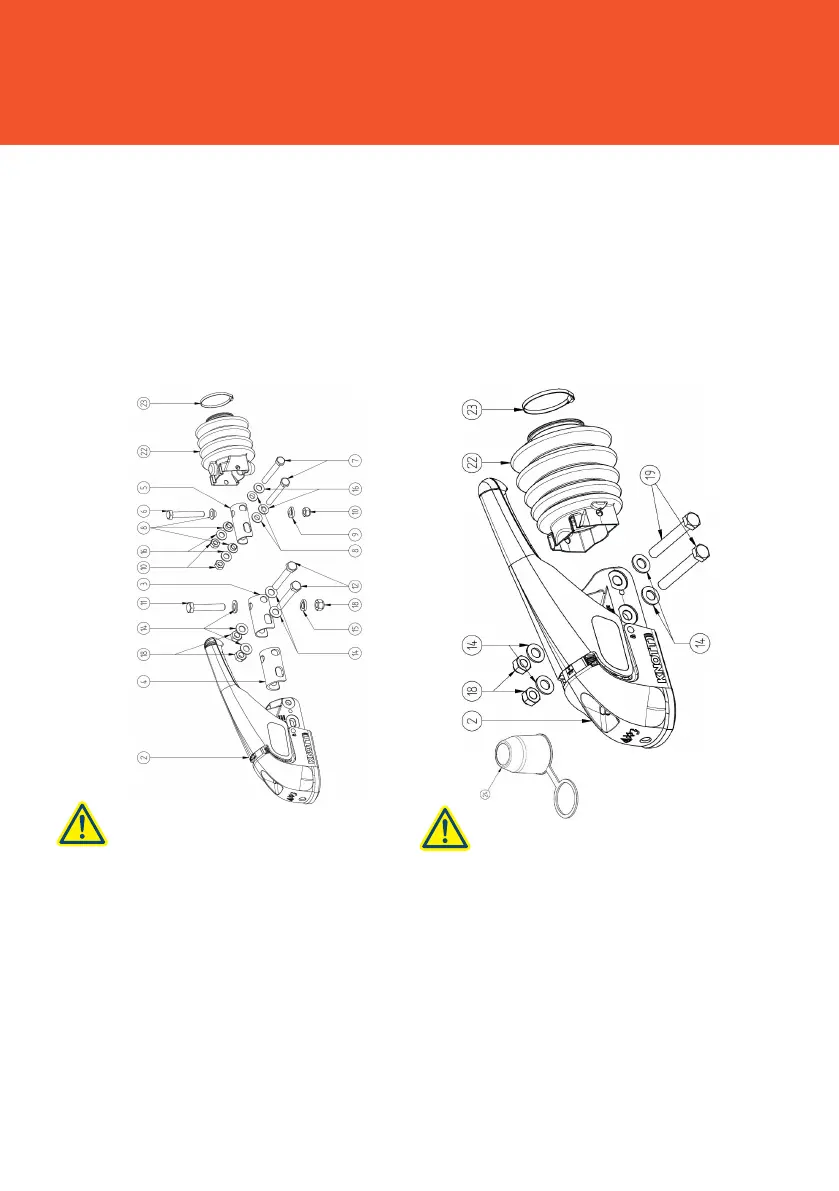

Alla olevassa kuvassa on esitetty, kuinka ruuvit, levyt, kaarevat aluslevyt ja mutte-
rit on sijoitettava asennuksen yhteydessä.
KS25 / KS30 KS35
Jotta kaikkia ruuviliitosten vaihtoehdot
voitaisiin esittää kuvissa, jotkut osat
on kuvattu useimmin, mitä kuuluvat
toimituksen sisältöön.
Kuitenkin vetokuulakytkin voidaan ruu-
vata jokaisessa esitetyssä vaihtoehdossa
täysin kiinni.
Kun asennat vetokuulakytkintä työn-
töjarrun tai vetoaisan päälle, käytä
ehdottomasti mukana toimitettua asen-
nusmateriaalia tai vetokuulakytkimen
asennus- ja käyttöohjeissa kuvattua
asennusmateriaalia. Myös ilmoitetu-
ista mitoista, materiaalin laadusta ja
pintakäsittelystä on pidettävä ehdotto-
masti kiinni, samoin kuin ilmoitetuista
kiristysmomenteista.
