La cote dimensionnelle du raccordement de la barre d‘attelage ne doit pas s‘écar-
ter de plus de ±0,5 mm du diamètre nominal de raccordement de l‘attelage à
boule. Si ce n‘est pas le cas, choisir un autre modèle d‘attelage à boule ou utiliser
des plaques d‘adaptation appropriées.
L‘attelage à boule doit être monté conformément à l‘annexe 7 de la norme ECE
R55.
Lorsque la remorque est à l‘horizontale et que la charge autorisée par essieu est
atteinte, l‘attelage à boule doit être monté de manière à ce que le point d‘attela-
ge soit situé à 430 ±35 mm au-dessus du plan horizontal sur lequel sont posées les
roues de la remorque.
Les divergences doivent être prises en compte dans l‘homologation de la remor-
que.

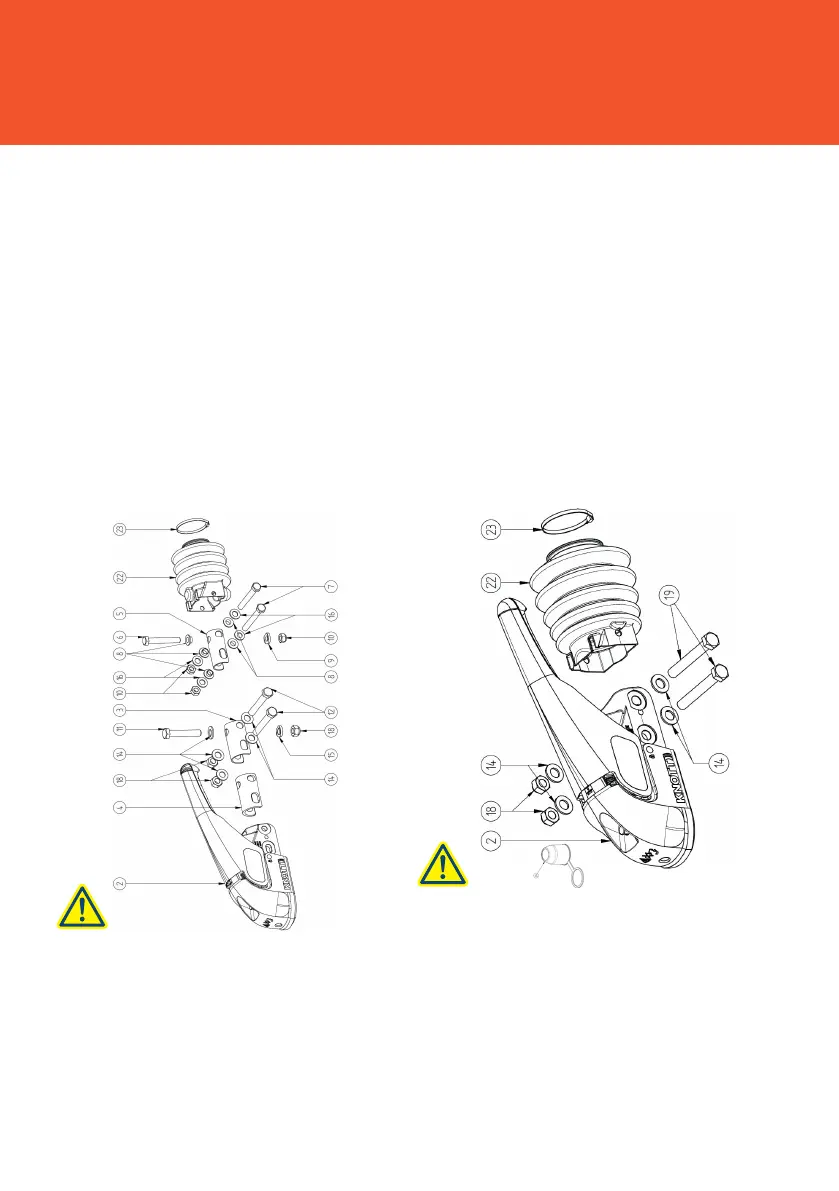

La gure ci-dessous montre comment les boulons, rondelles, rondelles d‘étrier et
écrous doivent être disposés lors du montage des différentes variantes de raccords
vissés.
KS25 / KS30
KS35
An de pouvoir illustrer toutes les
variantes de raccords vissés, certaines
pièces sont plus nombreuses sur
l‘illustration que dans la livraison.
L‘attelage à boule peut néanmoins
être vissé dans chacune des variantes
représentées.
Pour le montage de l’attelage à boule
sur le dispositif à inertie ou le timon
d’attelage, utiliser le matériel de mon-
tage fourni ou le matériel de montage
conformément aux instructions de
montage et d’utilisation de l’attelage
à boule. Respecter impérativement les
spécications concernant les dimensi-
ons, la qualité des matériaux et le trai-
tement de surface ainsi que les couples
de serrage spéciés
