Stabilisierungskugelkupplung – Montage- und Betriebsanleitung
9
Version 4.00/2020 . 209692.001
Das Anschlußmaß der Zugstange darf vom nominellen Anschlußdurchmesser der
Zugkugelkupplung um höchstens ±0,5mm abweichen. Ansonsten ist eine andere
Ausführung der Zugkugelkupplung zu wählen bzw. entsprechende
Adapterbleche zu verwenden.
Der Anbau der Zugkugelkupplung hat nach ECE R55, Anhang 7 zu erfolgen.
Die Zugkugelkupplung ist so zu montieren, dass sich der Kupplungspunkt bei
horizontaler Stellung des Aufbaus und zulässiger Achslast des Anhängers
430 ±35mm über der horizontalen Radaufstandsebene liegt.
Abweichungen müssen bei der Bauartgenehmigung des Anhängers

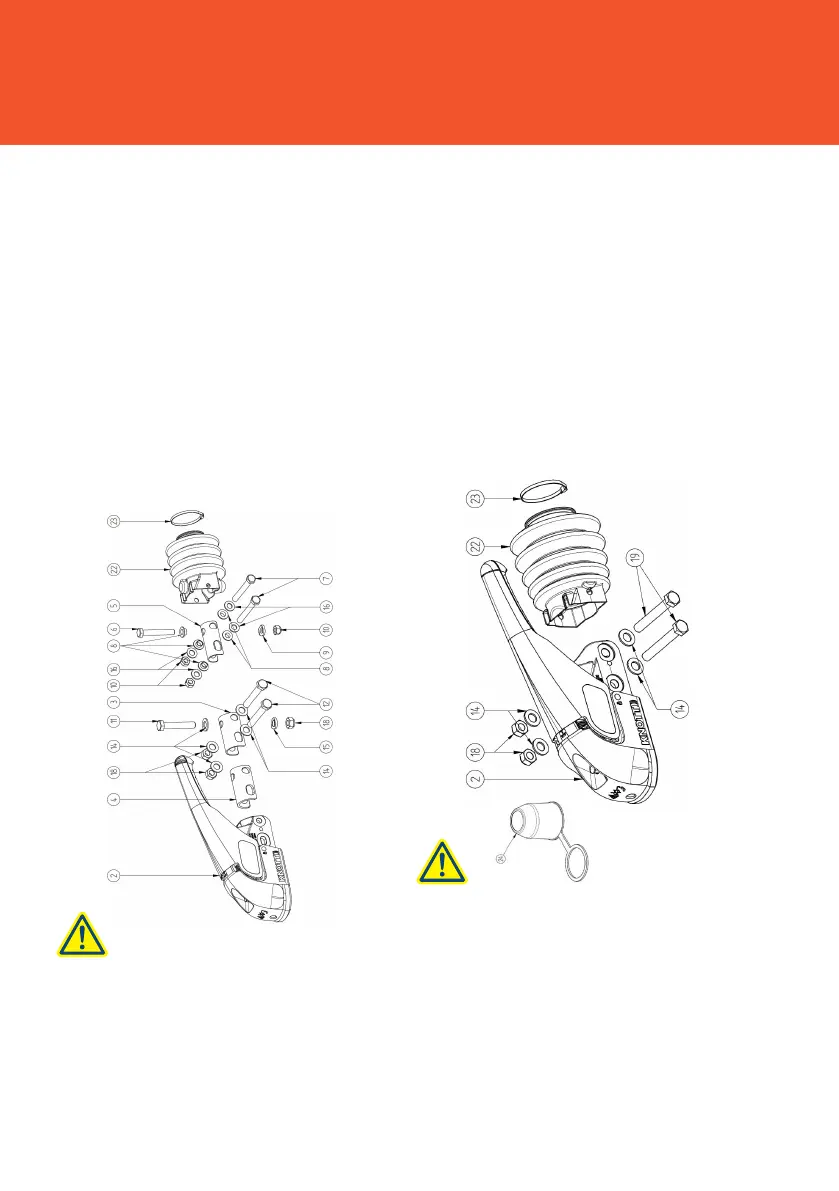

berücksichtigt werden. Das unten stehende Bild zeigt, wie die Schrauben,
Scheiben, Sattelscheiben und Muttern bei der Montage der verschiedenen
Verschraubungsvarianten anzuorden sind.
KS25 / KS30
KS35
Um alle Verschraubungsvarianten
bildlich darstellen zu können, sind
manche Teile öfter dargestellt als im
Lieferumfang enthalten. Dennoch lässt
sich die Zugkugelkupplung in jeder der
gezeigten Variante vollständig
verschrauben.
Bei Montage der Kugelkupplung auf
Auaufeinrichtung oder Zugdeichsel
ist das mitgelieferte Montagematerial
bzw. Montagematerial entsprechend
der Montage-und Bedienungsanleitung
der Kugelkupplung zu verwenden.
Die Angaben hinsichtlich Abmessung,
Werkstoffgüte und Oberächenbe-
handlung sind ebenso wie die
vorgegebenen Anzugsmomente
zwingend einzuhalten.
