9
udgave 4.00/2020 . 209692.004
Monterings- og driftsvejledning Stabiliserende kuglekobling
Trækstangens tilslutningsmål må højst afvige ±0,5 mm fra kuglekoblingens nomi-
nelle tilslutningsdiameter. Ellers skal kuglekoblingen vælges i en anden udførelse,
eller der skal anvendes passende adapterplader.
Påmontering af kuglekoblingen skal ske iht. ECE R55, bilag 7.
Kuglekoblingen skal monteres således, at koblingspunktet ligger ±35 mm over det
horisontale hjulkontaktniveau, når karosseriet er i vandret stilling og anhængeren
430 har det rigtige akseltryk.
Afvigelser herfra skal der tages højde for ved typegodkendelse af anhængeren.

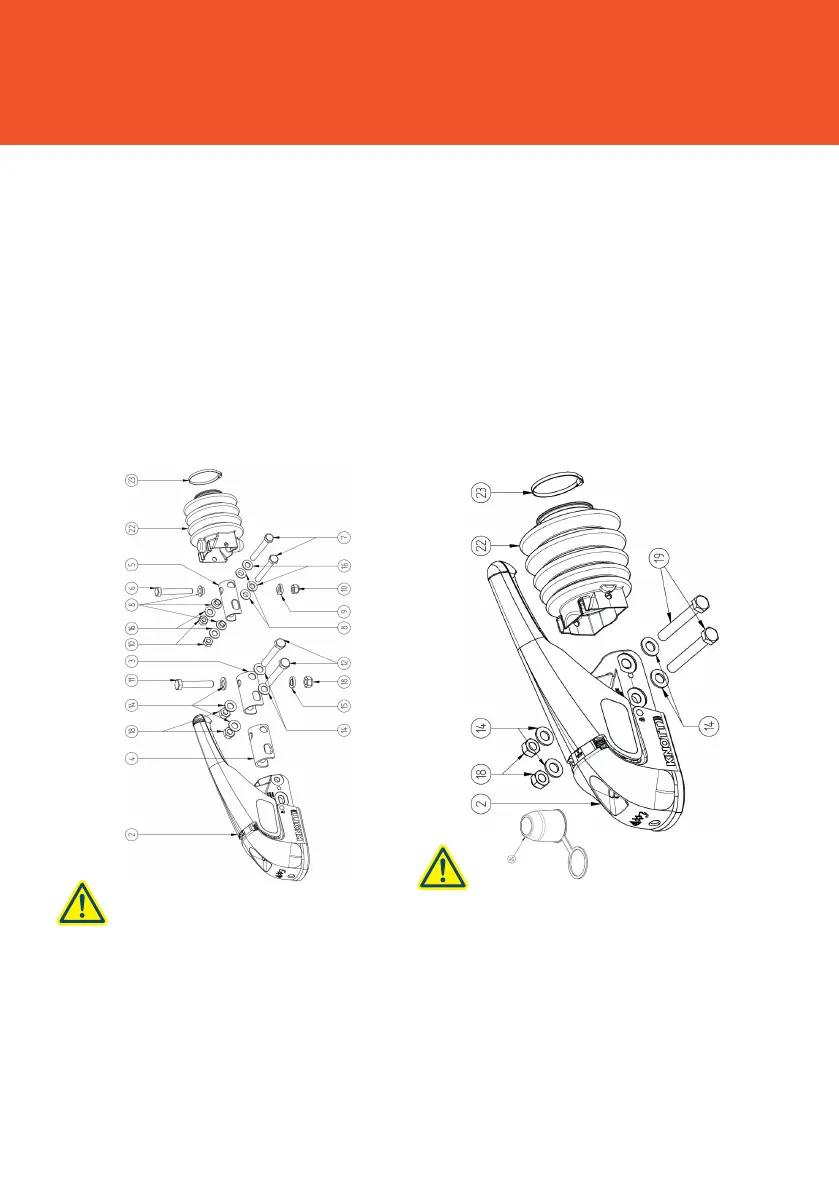

Nedenstående illustration viser, hvordan skruerne, skiverne, de sadelformede ski-
ver og møtrikkerne skal placeres ved montering via de forskellige skruesamlingsva-
rianter.
KS25 / KS30 KS35
For at kunne illustrere alle skruesam-
lingsvarianter er nogle af delene vist
oftere, end de er indeholdt i leverings-
omfanget.
En komplet sammenskruning af kugle-
koblingen i enhver af de viste varianter
er dog alligevel mulig.
Når kuglekoblingen monteres på
påløbsanordning eller trækstang skal
det medfølgende monteringsmateriale/
andet monteringsmateriale benyttes i
overensstemmelse med monterings- og
betjeningsvejledningen til kuglekob-
lingen. Det er absolut nødvendigt, at
angivelser vedrørende mål, materialek-
valitet og overadebehandling overhol-
des - det samme gælder tilspændings-
momenterne.
