4.5 Energiespeicherlösung montieren
Grundsätzliches • Die Energiespeicherlösung ist für den Einbau in einen Elektroschaltschrank vorge-
sehen.
• Die Energiespeicherlösung muss vor dem Eindringen von Fremdkörpern durch den
Schaltschrank geschützt werden.
• Die Montage erfolgt direkt auf einer Montagefläche im Schaltschrank oder auf
einem von der Michael Koch GmbH dafür vorgesehenen Unterbaurahmen.
• Bedingt durch die Länge des Verbindungskabels (max. 1 m) ist die Energiespei-
cherlösung direkt bei der Applikation (Frequenzumrichter, Servoregler) zu montie-
ren.
Abstände Bei der Montage sind folgende Abstände zu anderen Baugruppen einzuhalten:
• seitlich: min. 20 mm.
• oben und unten: min. 100 mm.
Montage

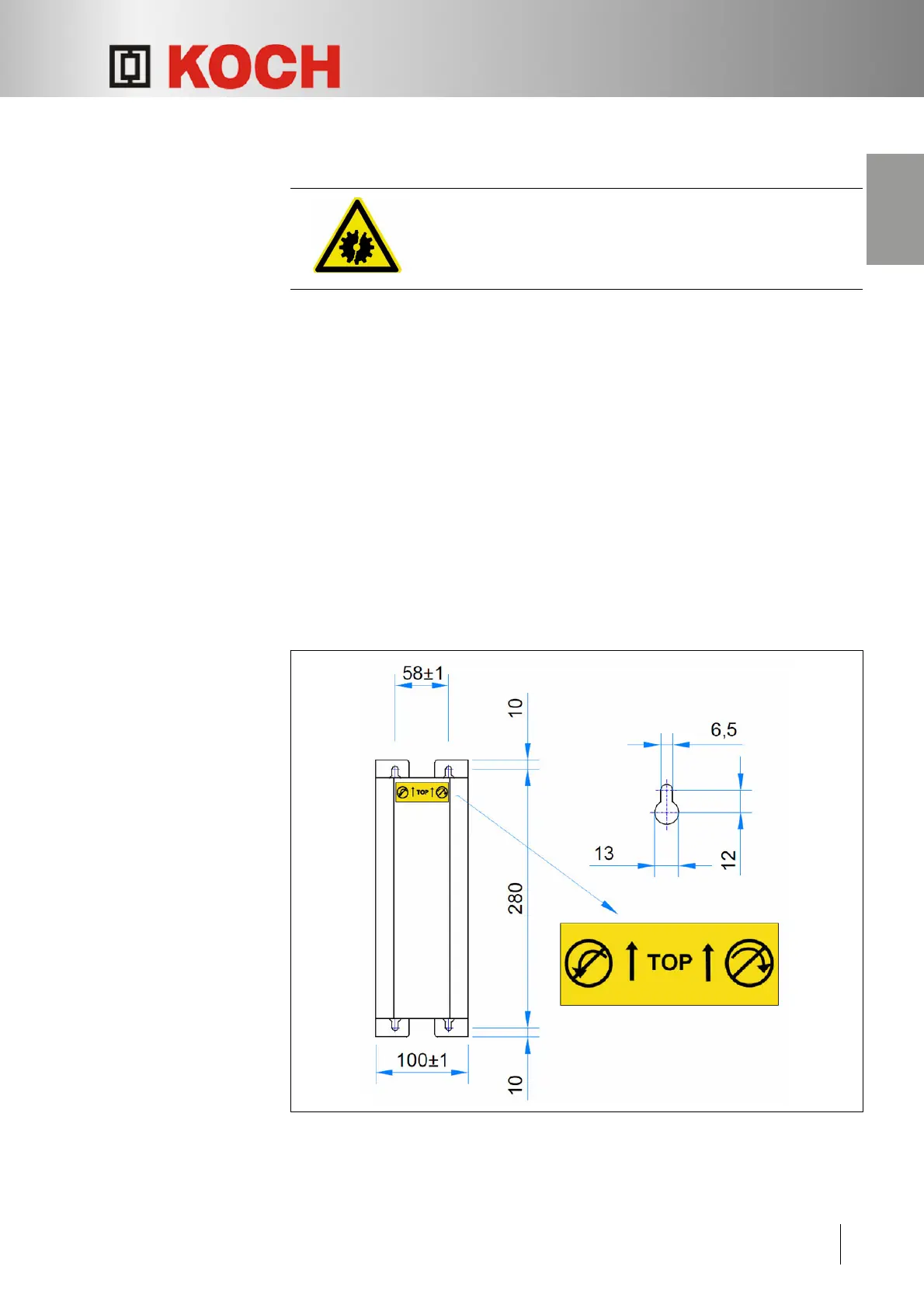

Fig. 3: Bohrschablone
Sachschaden!
Die Energiespeicherlösung darf nicht kopfüber montiert wer-
den.
Energiespeicherlösung aufrecht hängend montieren.
