Betriebsanleitung Energiespeicherlösungen
V1.3DE/EN
21
5
Inbetriebnahme
Deutsch
5.1.2 DEV, KEV anschließen

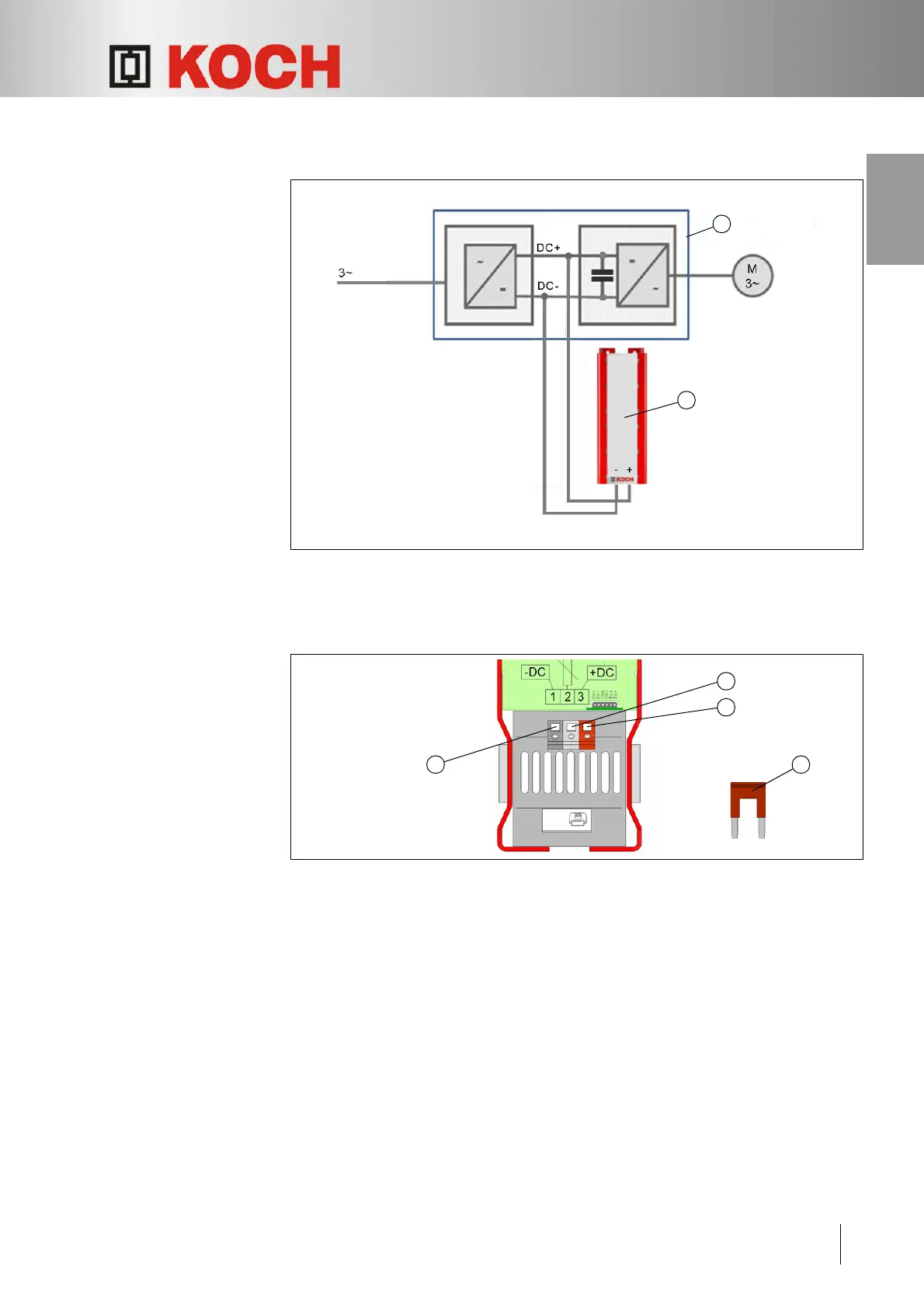

Fig. 8: Anschlussschema
1 Applikation
2Energiespeicherlösung (DEV, KEV)
Vorgehensweise
Fig. 9: Anschlussklemmen, Gehäuseunterseite
Polung der Zwischenkreisanschlüsse feststellen.
Zwischenkreis spannungsfrei schalten.
Spannungsfreiheit im Zwischenkreis feststellen.
Zwischen Klemme „–DC“ q (Klemme schwarz) und „BR“ w (Klemme grau) die
Entladebrücke r entfernen.
Spannungsfreiheit zwischen Klemme „–DC“ q (Klemme schwarz) und „+DC“ e
(Klemme rot) feststellen.
Minuspol am Zwischenkreisausgang der Applikation mit
„–DC“ q (Klemme schwarz) an der Energiespeicherlösung verbinden.
Pluspol am Zwischenkreisausgang der Applikation mit
„+DC“ e (Klemme rot) an der Energiespeicherlösung verbinden.
