Betriebsanleitung Energiespeicherlösungen
V1.3DE/EN
19
5
Inbetriebnahme
Deutsch

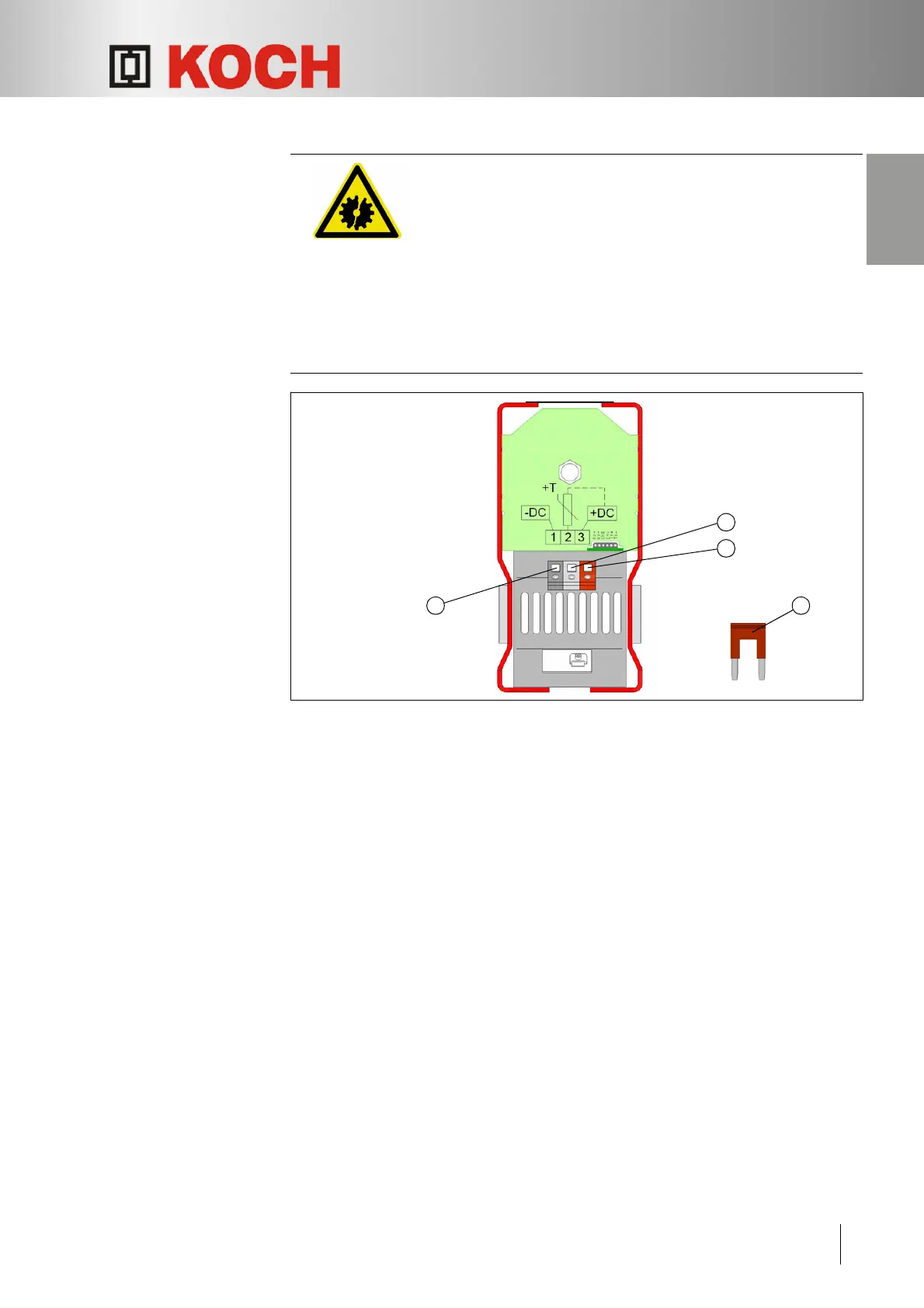

Fig. 6: Anschlussklemmen, Gehäuseunterseite
Polung der Zwischenkreisanschlüsse feststellen.
Zwischenkreis spannungsfrei schalten.
Spannungsfreiheit im Zwischenkreis feststellen.
Zwischen Klemme „–DC“ q (Klemme schwarz) und „BR“ w (Klemme grau) die
Entladebrücke r entfernen.
Spannungsfreiheit zwischen Klemme „–DC“ q (Klemme schwarz) und „+DC“ e
(Klemme rot) feststellen.
Minuspol am Zwischenkreisausgang der Applikation mit
„–DC“ q (Klemme schwarz) an der Energiespeicherlösung verbinden.
Bremschopperausgang der Applikation mit
„BR“ w (Klemme grau) an der Energiespeicherlösung verbinden.
Bremschopperausgang hat geschaltetes Minuspotential des Zwischenkreises.
Beachten:
Dieser Arbeitsschritt entfällt bei „fester Einstellung der Arbeitsspannung“ im
Zwischenkreis.
Pluspol am Zwischenkreisausgang der Applikation mit
„+DC“ e (Klemme rot) an der Energiespeicherlösung verbinden.
Sachschaden!
Ist in der Applikation ein Bremswiderstand verbaut, kann durch
die Parallelschaltung mit dem in der Energiespeicherlösung ver-
bauten PTC-Bremswiderstand der Strom durch die beiden
Bremswiderstände zu groß werden und dadurch der Brems-
transistor in der Applikation zerstört werden.
Datenblatt PTC-Bremswiderstand beachten.
Falls erforderlich:
Applikation anpassen oder Rücksprache mit der
Michael Koch GmbH.
