Kolver EDU 2AE/TOP/TA - Page 95

Vers. 190121
PLUTO..CA/N:

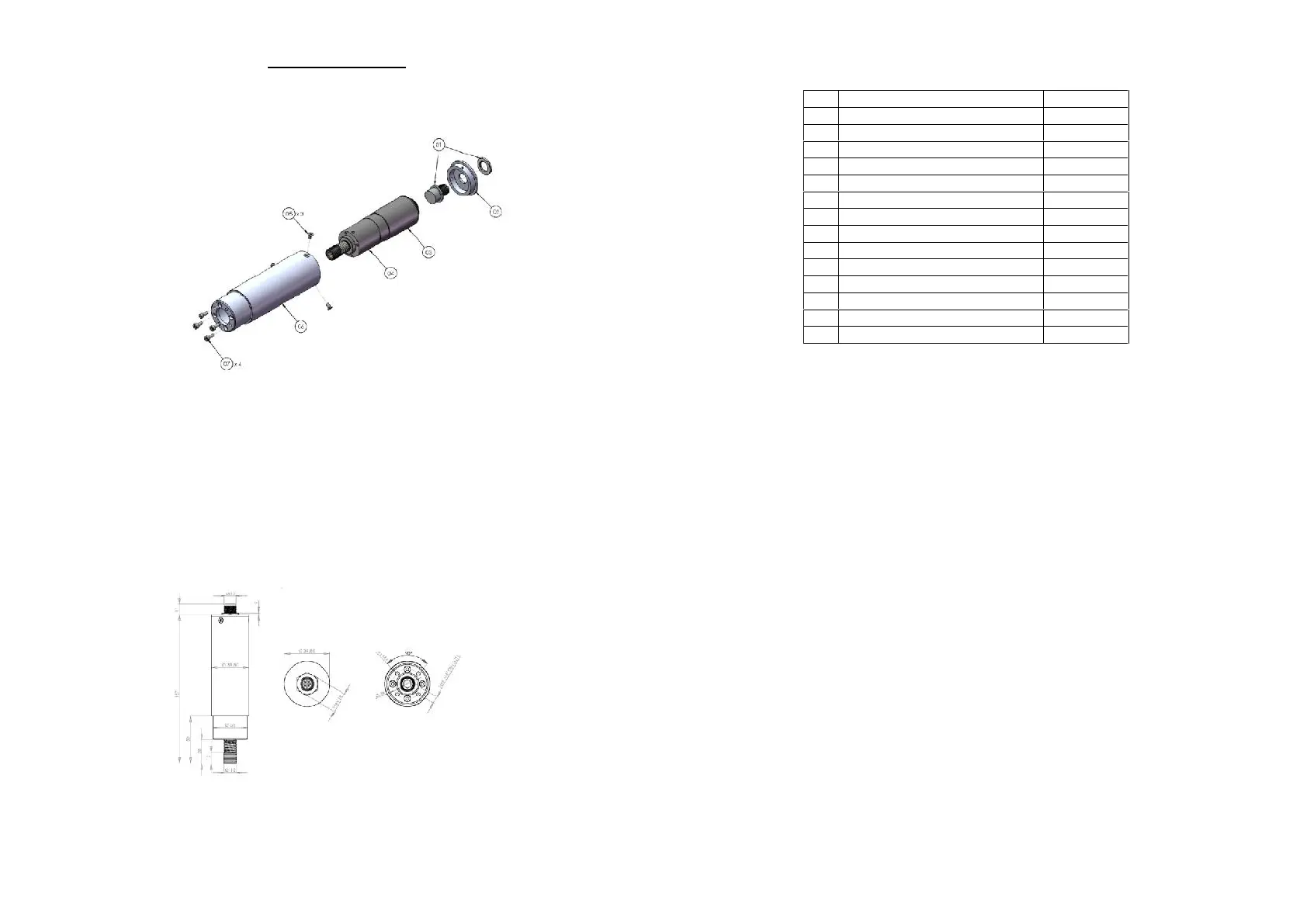

ESPLOSO/ EXPLODED VIEW
INGOMBRO/ DRAWING
Vers. 190121
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Connettore/ Connector M 5 pin
201666
2
Coperchio/ Cap
800304
3
Motore/ Motor PL3
231509/3M
Motore/ Motor PL6
231509/6M
Motore/ Motor PL10
231509/10M
Motore/ Motor PL15
231509/15M
4
Riduttore/ Reduction gears PL3
231510/3M
Riduttore/ Reduction gears PL6
231510/6M
Riduttore/ Reduction gears PL10
231510/10M
Riduttore/ Reduction gears PL15
231510/15M
5
Vite/ Screw M3x6 (3)
801002
6
Cannotto alluminio/ Aluminium body
234510
7
Vite brugola/ Screw M3x8 (4)
231504/ZN
Cavo/ Cable 5 pin 2,5 mt.
200063
