Kolver EDU 2AE/TOP/TA - Page 97

Vers. 190121
PLUTO20CA/SR:

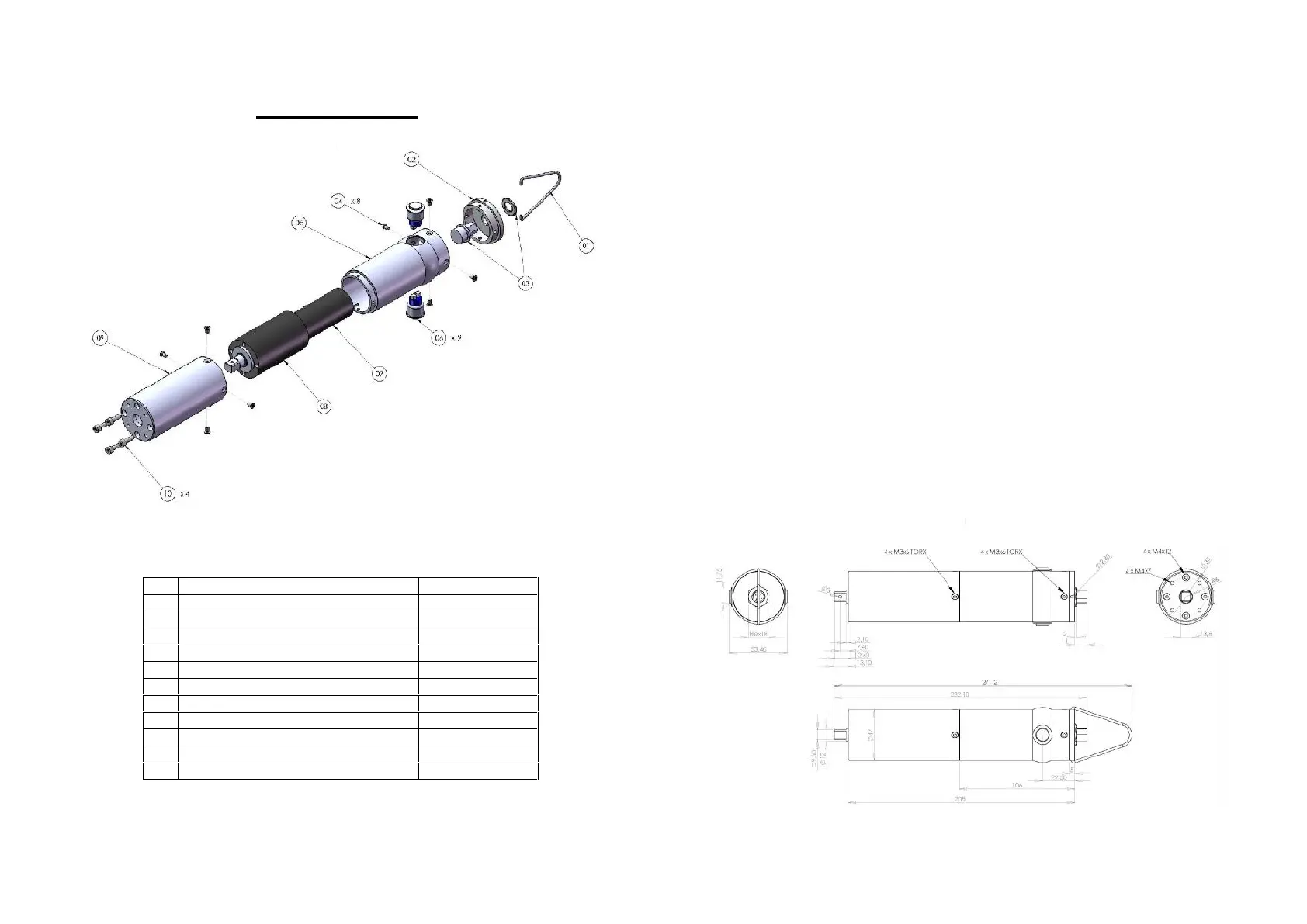

ESPLOSO/ EXPLODED VIEW
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Gancio/ Hook
200060
2
Coperchio/ Cap
234605
3
Connettore/ Connector M 5 pin
201666
4
Vite/ Screw M3x6 Torx (8)
801002
5
Cannotto alluminio/ Aluminium body
234602
6
Tasto/ Button (2)
800313/2/2
7
Motore/ Motor
231609/20
8
Riduttore/ Reduction gears
231610/20
9
Cannotto alluminio/ Aluminium body
234601
10
Vite/ Screw M5x10 (4)
231507
Cavo/ Cable 5 pin 2,5 mt.
200063
Vers. 190121
INGOMBRO/ DRAWING
