各部の名称と機能
J-5
[SHIFT]
ボタンを押しながら
[MFX]
ボタンまたは
[TFX]
ボタンを押す
と、現在のモードの
MFX1
ページまたは
TFX1
ページを表示します。
11.
オクターブ
鍵盤に割り当てられている音域を
1
オクターブずつダウン
/
アップし
ます。
OCTAVE[
−
]
ボタンと
[
＋
]
ボタンを同時に押すと標準の音の高
さに戻ります。
[SHIFT]
ボタンを押しながら
OCTAVE [
−
]
ボタン、も
しくは
OCTAVE[
＋
]
ボタンを押すと、トランスポーズになります。
12.AUDIO IN
リアパネルの
AUDIO INPUT 1
、
2
端子からの入力を有効にしま
す。
[SHIFT]
ボタンを押しながら
[AUDIO IN]
ボタンを押すと、入
力レベルの設定などが行える
Analog Input Setup
ダイアログが
表示されます。
13. SW1
、
SW2
プログラムやエフェクト・パラメーターをコントロールしたり、
ジョイスティックをロックさせる機能など、多くの機能のオン
/
オフを切り替えます。オン時、ボタンの
LED
が点灯します。
14.
ジョイスティック
ジョイスティックを上下左右に動かすことで、各種プログラム・
パラメーターやエフェクト・パラメーターをコントロールしま
す。コントロールする機能は、各種プログラム・パラメーター
やエフェクト・パラメーターで設定します。
15.
ディスプレイ
NAUTILUS
は、タッチ・パネル式のタッチビュー・システムを
採用しています。ディスプレイに表示されるオブジェクトを押
すことで、ページ、タブ、パラメーターを選び、値を設定した
り、コマンドを実行したりすることができます。
リア・パネル
1. AC
電源端子
付属の電源コードを接続します。電源コードは
NAUTILUS
本体
に接続してから、コンセントに差し込んでください。（→
p.6
「電
源コードと外部出力機器を接続する」）
2.
（電源ボタン）
電源を入れたり（オン）、切ったり（オフ）します。
3. USB
USB A
端子、
USB B
端子
USB A
端子には、ハードディスクや
CD-R/RW
ドライブ、フラッ
シュ・メモリーなどの
USB
ストレージ・デバイスを接続できま
す。また、
USB-MIDI
コントローラーや
USB QWERTY
キーボード
も接続できます。
USB B
端子は、
Mac
または
Windows PC
に接続し、
MIDI
やオー
ディオを送受信することができます。
4.
アナログ
AUDIO INPUT
AUDIO INPUT 1
、
2
端子
(MIC/LINE 1
、
2)
6.3 mm TRS
バランス型フォーン端子です。マイク・レベルまた
はライン・レベルの信号を入力できます。レコーディングやサ
ンプリングする音声信号、または内蔵エフェクトに送る音声信
号を
NAUTILUS
に入力します。
MIC/LINE 1
と
2
は同じ機能を持っ
ています。
5.
アナログ
AUDIO OUTPUT
すべてのアナログ出力端子は、
+4dBu
レベルの
6.3 mm TRS
バラ
ンス型フォーン端子です。
（
MAIN
）
L/MONO
、
R
端子
メインのステレオ出力です。音量は
[MASTER VOLUME]
スライ
ダーで調節します。モノラルで接続するときは
L/MONO
端子に
接続します。
（
INDIVIDUAL
）
1
、
2
、
3
、
4
端子
4
系統のインディビジュアル（独立）出力です。
NAUTILUS
の音源、オーディオ入力、オーディオ・トラックを、
それぞれ独立して出力できます。これらの端子は
[MASTER
VOLUME]
スライダーで音量を調節できません。
6.
ヘッドホン端子
ヘッドホンを接続（ステレオ標準プラグ）します。
AUDIO
OUTPUT
の
(MAIN) L/MONO
と
R
端子からの出力と同じ信号を出
力します。ヘッドホンの音量は
[MASTER VOLUME]
スライダー
で調節します。
7. MIDI
MIDI IN
、
OUT
、
THRU
端子
NAUTILUS
と、
MIDI
で接続したコンピューターや他の
MIDI
機器
とノート・データなどの演奏情報やサウンド設定などの
MIDI
メッセージを送受信します。
8. PEDAL
DAMPER
端子
オプション
DS-1H
（ダンパー・ペダル）等を接続する端子です。
スイッチ・タイプのペダルを接続した場合、ダンパー・スイッ
チとして機能します。オプションの
DS-1H
を接続した場合はハー
フ・ダンパー・ペダルとして機能し、スイッチ・タイプのペダ
ルに比べ、微妙なコントロールが可能です。ハーフ・ダンパー・
ペダルが正しく動作するように、ペダルのポラリティ（極性）
を設定してください。（→
OG
「
DAMPER
端子」）
ASSIGNABLE SWITCH
端子
オプション
PS-1
（ペダル・スイッチ）等のオン
/
オフを切り替え
るタイプのフット・スイッチを接続する端子です。（→
OG
「
Assignable Switch, Assignable Pedal
の機能を設定する」）
ASSIGNABLE PEDAL
端子
オプション
EXP-2
（フット・コントローラー）、
XVP-20
（エクス
プレッション・ペダル）を接続する端子です。サウンドやエフェ
クトにモジュレーションをかけたり、全体のボリュームを調整
することができます。（→
OG
「
Assignable Switch, Assignable
Pedal
の機能を設定する」）

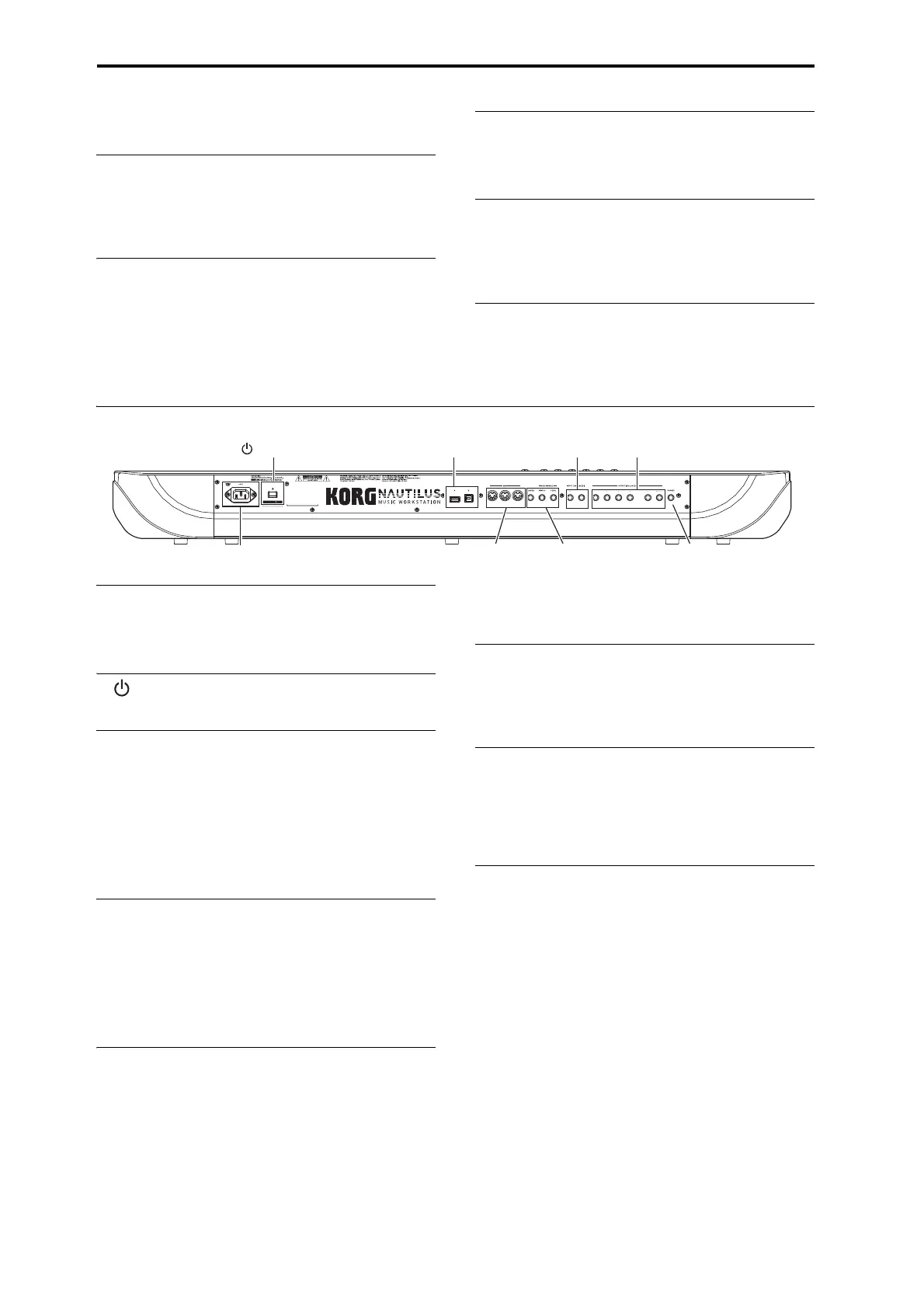

1. AC電源端子
5. アナログAUDIO OUTPUT4. アナログAUDIO INPUT
8. PEDAL
7. MIDI
3. USB
6. PHONES
2. （電源ボタン）
