Version Septembre 2018 Page 10 ©Krick Modelltechnik, Knittlingen
Etape 5, le mât, pièces 5.1 à 5.21
Collez la goupille pièce 5.2 dans le mât de
façon à ce qu’elle dépasse de 14mm, avec de
la colle époxy 5 min.
Percez le mât pièce 5.1 selon le plan de détails
„5A“ et les indications de cotes.

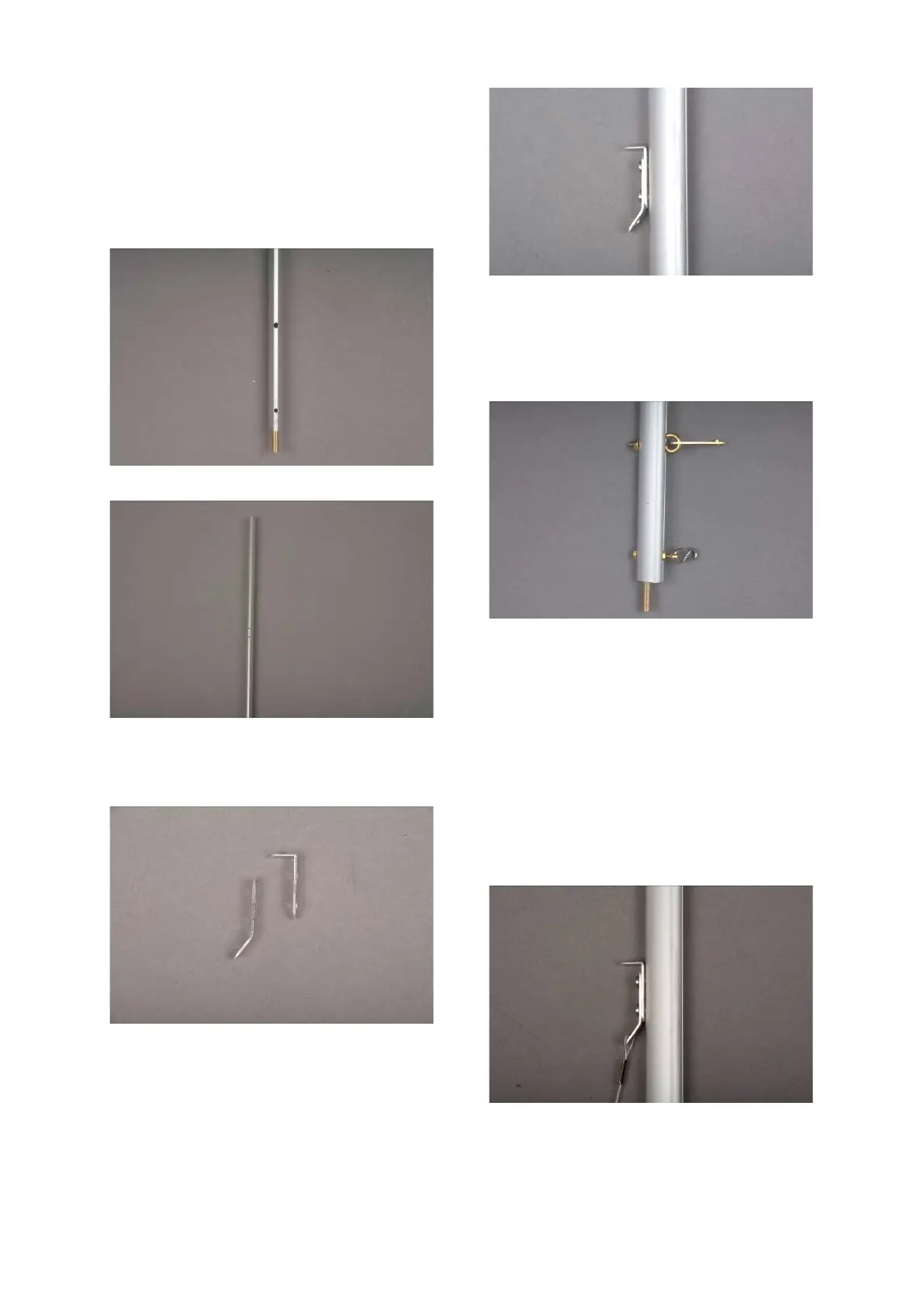

Vue: perçages pour hale-bas et palier de bôme
Vue: perçages pour fixation des haubans
Pliez les 2 pattes pièces 5.11 et 5.13 comme
montré.
Vue: console de feu et fixation pour haubans
Vissez les deux pièces sur le mât avec 2 vis
5.14.
Vue: fixation des haubans et console de feu de
mât
Montez le crochet en S 5.3 dans la vis à œillet
5.4 et montez un écrou 5.5. Passez la vis dans
le mât et fixez avec un deuxième écrou.
Vue: fixation vit-de mulet et hale-bas
Accrochez la patte pour la bôme dans la vis à
œillet. Pour cela, repercez à 2,5 mm. Vissez la
vis pour essai. La patte sera collée dans la
bôme de grand-voile à l’étape 6.
Les haubans 5.9 sont fabriqués avec un bout
de fil acier. Pour cela, coupez un bout de fil
acier pour les deux haubans 5.9 à une
longueur de 2,2 m. Enfilez dans la patte
inférieure de mât, positionnez au milieu et
sertissez directement sous la patte avec une
douille à sertir 5.10.
Vue: fixation des haubans
La longueur exacte des haubans sera réglée à
l’étape 8, lors de la fixation avec les ridoirs.
