Etape 6, les bômes, pièces 6.1 – 6.15
Faites 2 perçages de 2mm dans la bôme de
grand-voile 6.1, selon le plan „6A“.
Montez un écrou M2 pièce 6.4 sur chacune
des 2 vis à œillet 6.2, jusqu’à la fin de filetage.
Enfilez les vis à œillet dans les perçages et
fixez avec 2 écrous M2.
Du côté avec le perçage à 68mm, collez la
patte 5.6 avec de la colle époxy 5 min.
Montez la partie non ébarbée pour la vis à
œillet de patte sous la nervure de la bôme et
collez-la ainsi.

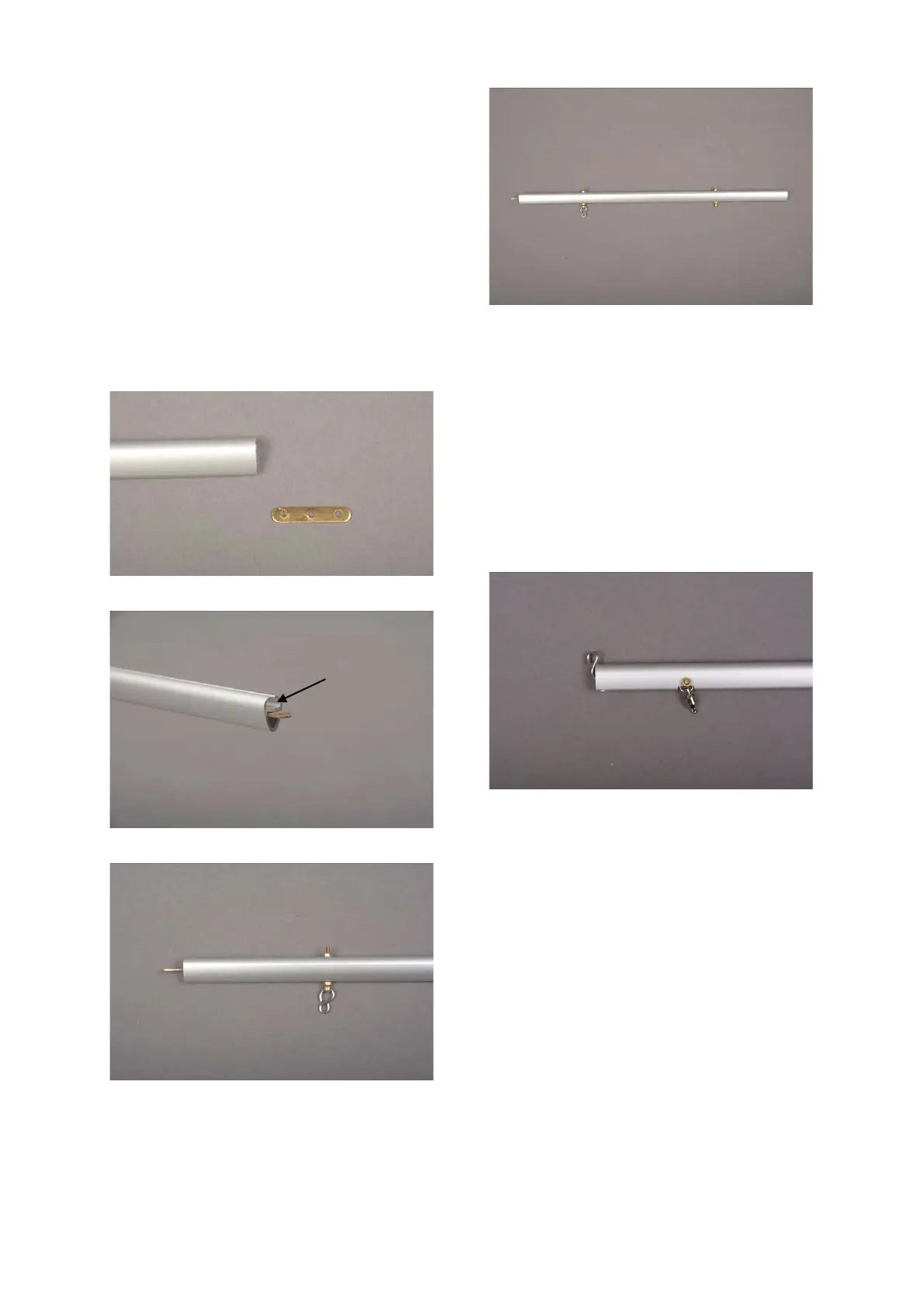

Vue: position de la patte
Vue: position de la patte
Vue: crochet en S
Montez un crochet en S 6.5 dans la vis à œillet
avant.
Vue: bôme de grand-voile complète
Percez la bôme de foc 6.6 selon le plan de
détail„6B“. Limez une fente rectangulaire 2 x 5
mm sous le premier perçage.
Montez la vis à œillet avec les écrous M2
comme pour la bôme de grand-voile.
Enfilez un émerillon par le bas dans la fente de
la bôme et fixez-le avec la vis 6.11 et l’écrou
6.12.
Montez un crochet en S pièce 6.13, à l’avant
de la bôme.
Vue: émerillon et crochet en S
