Kroll 25S - Einzelteile 25 S bis 70 S; Component Parts 25 S to 70 S; Nomenclature 25 S Jusqua 70 S

16

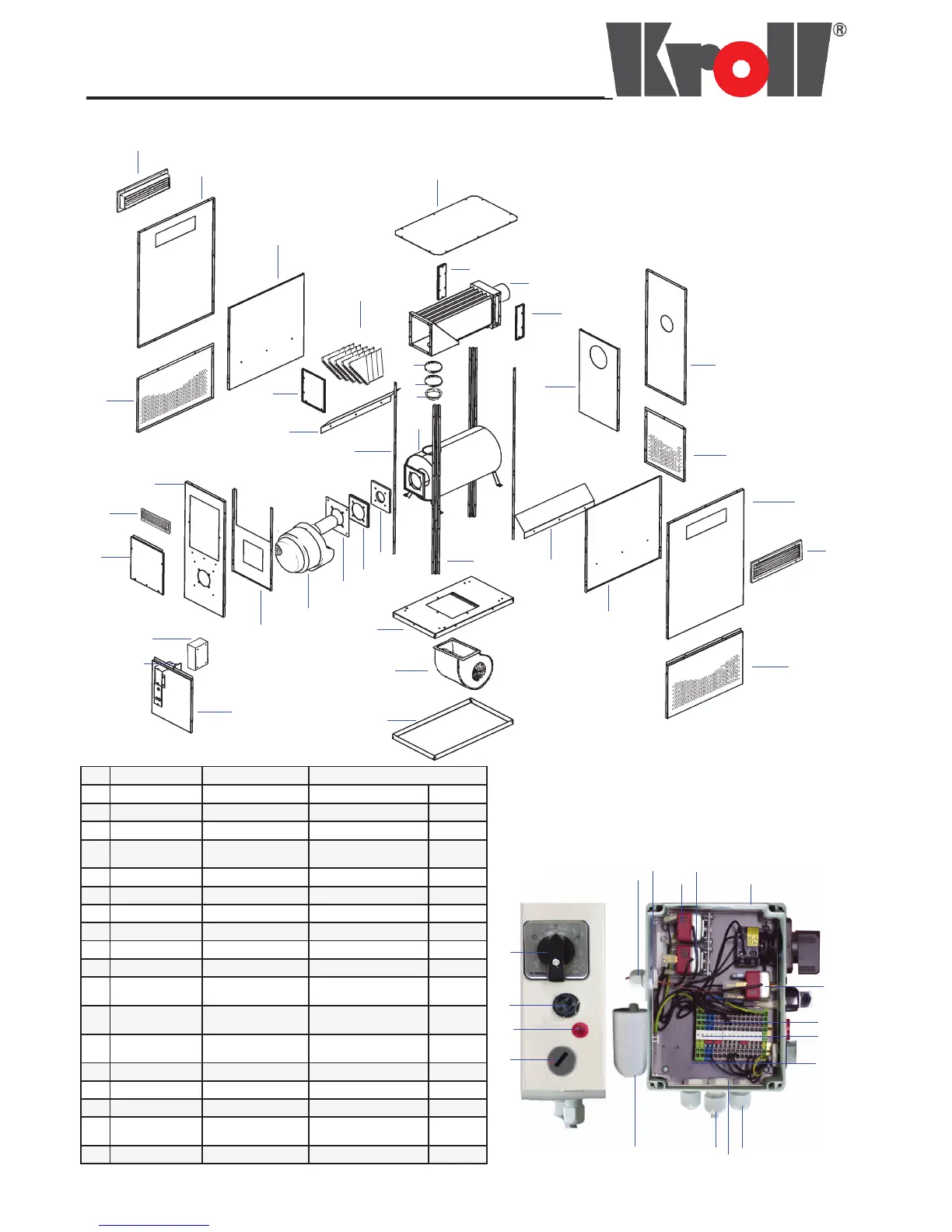

Einzelteile 25 S bis 70 S
Component part 25S to 70S / Nomenclature 25S jusqu’a 70S
f
h
i
k
l
m
n
o
p
r
e
d
a
c
b
c
Position 32 - Schaltgehäuse
Position 32 - Control box
Position 32 - Boîtier de commande
1
8
7
5
4
3
2
6
9
20
15
14
13
12
11
21
17
16
23
22
18
19
26
25
24
27
28
29
34
33
32
31
35
37
36
10
39
38
30
g
25 S bis 70 S
32 Schaltgehäuse Control box Boîtier de commande 027946-01
a Verschlußschraube Screw plug Vis de fermeture 023204
b Signalleuchte rot Signal lamp red Lampe témoin rouge 006501
c Sicherheitstempera-
turbegrenzer
Overheat thermostat Limiteur de température 049289
d Nockenschalter Snap switch Combinateur à cames 028307
e Kabelverschraubung Cable screw Raccord de câble 023158
f Gegenmutter Locking corner Contre-écrou 023208
g Temperaturregler Temperature regulator Régulateur de température 049290
h Temperaturwächter Overheat thermostat Contrôleur de température 049291
i Schaltgehäuse Control box Boîtier de commande 027185-01
k Zugfederklemme
grau
Connecting strip grey Barre à bornes
gris
025452
l Zugfederklemme
blau
Connecting strip blue Barre à bornes
blue
025451
m Zugfederklemme
grün/gelb
Connecting strip green/
yellow
Barre à bornes
verte/jaune
025453
n Kabelverschraubung Cable screwing 3x Raccord de câble 3x 022993
o Gegenmutter 3x Locking corner Contre-écrou 023209
p Brennerkabel Burner cable Câble du brûleur 029251
r Kondensator
25S = 10µF
Capacitor
25S = 10µF
Condensateur
25S = 10µF
005715
40S = 25µF 40S = 25µF 40S = 25µF 005590
