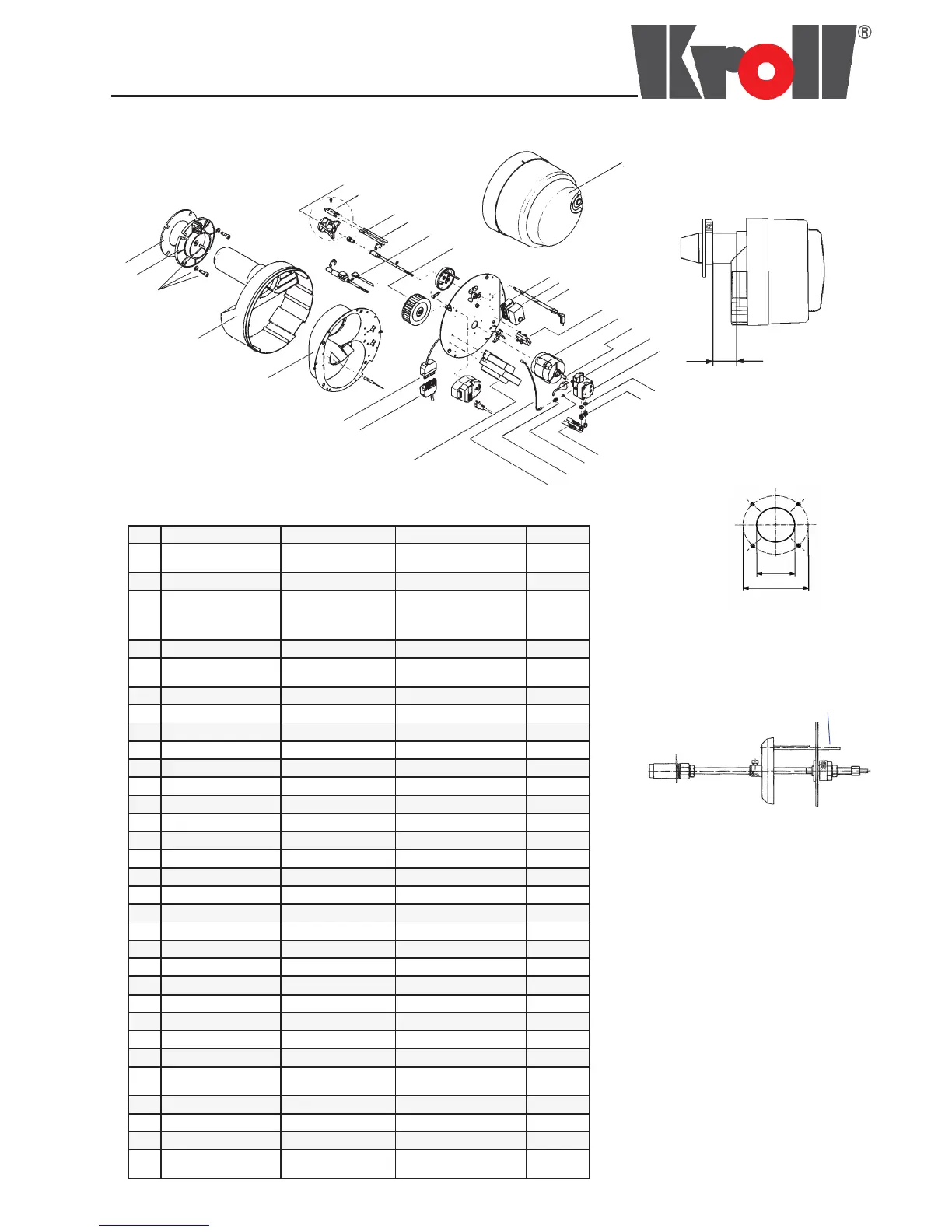

Kroll 25S - Nomenclature Brûleur 70 S; Einzelteile Brenner 70 S; Component Parts Burner 70 S

Brenner R20 / Burner R20 / Brûleur R20
2
1
23
24
25
26
27
28
29
6
5
4
3
11
10
9
8
7
16
15
14
13
12
20
19
18
17
22
21
Brennereinstellung
Burner adjustment
Reglage de brûleur
Maß / Dimension / Dimension „C“
= mm 95S - 110S
Maß / Dimension / Dimen-
sion
„A“ = mm - 95S
mm - 110S
Kesselanschluss
Boiler connection
Raccordement de chaudière
min. 102 mm
170mm
M8
Pos.35 95S - 110S
1 Stauscheibe mit Zwillings-
elektrode
Flame ring Acchroche amme 005364
2 Zwillingelektrode Twin electrode Electrodes double 005905
3 Düse Nozzle Gicleur "auf Anfrage
on request
sur deman-
de"
4 Zündkabel Ignition cable Câble d'allumage 005903
5 Düsenstock mit Ölvorwär-
mer u.-kabel (R1V)
"Nozzle connection
with oil preheater"
"Ligne gicleur
avec préchauffage"
022395
6 Ventilatorrad Fan wheel Roue de ventilateur 005653
7 Haube komplett Burner top Capot de brûleur 005894
8 Seuergerät Unterteil Lower part of control box Socle de coffret 006868
9 Steuergerät Control box Relais 006949
10 Flammenwächter Photo-electric cell Cellule photo électrique 005933
11 Sicherheitsschalter Safety switch Interrupteur de securité 005605
12 Motor Motor 90W Moteur 90W 022388
13 Kupplung Coupling for motor Accouplement pour moteur 005896
14 Magnetventil Solenoid valve Electrovanne 005897
15 Pumpe Pump Pompe 006094
16 Dichtring Seal Joint 004314
17 Schlauchnippel Hose nipple Raccord de exible 022377
18 Ölschlauch 600 mm lang Oil pipe 600 mm Flexibles 600 mm 022647
18 Ölschlauch 1200 mm lang Oil pipe 1200 mm Flexibles 1200 mm 005898
19 Dichtring Seal Joint 004367
20 Druckrohrnippel Pressure tube nipple Nipple du tube de pression 022380
21 Druckrohr Pressure tube Tube de pression 022389
22 Zündtransformator Transformer Transformateur d'allumage 005901
23 Buchsenteil 7-polig Jack 7 terminals Prise femelle 7 poles 022374
24 Gegenstecker 7-polig Plug 7terminals Prise 7 poles 022373
25 Gehäuseeinsatz Housing insert Garniture por carter 022390
26 Gehäuse mit Brennerrohr Housing with burner tube Carter avec tube de com-
bustion
022383
27 Befestigungseinheit Fixing unit Kit de xation 005468
28 Brenneransch R1 Brunerange Bride de brûleur 006237
28 Flanschidchtung Seal ange Joint bride 005508
Pumpensieb für Suntec
Pumpe
Strainer for suntec pump Tamis pour suntec pompe 005656
21
