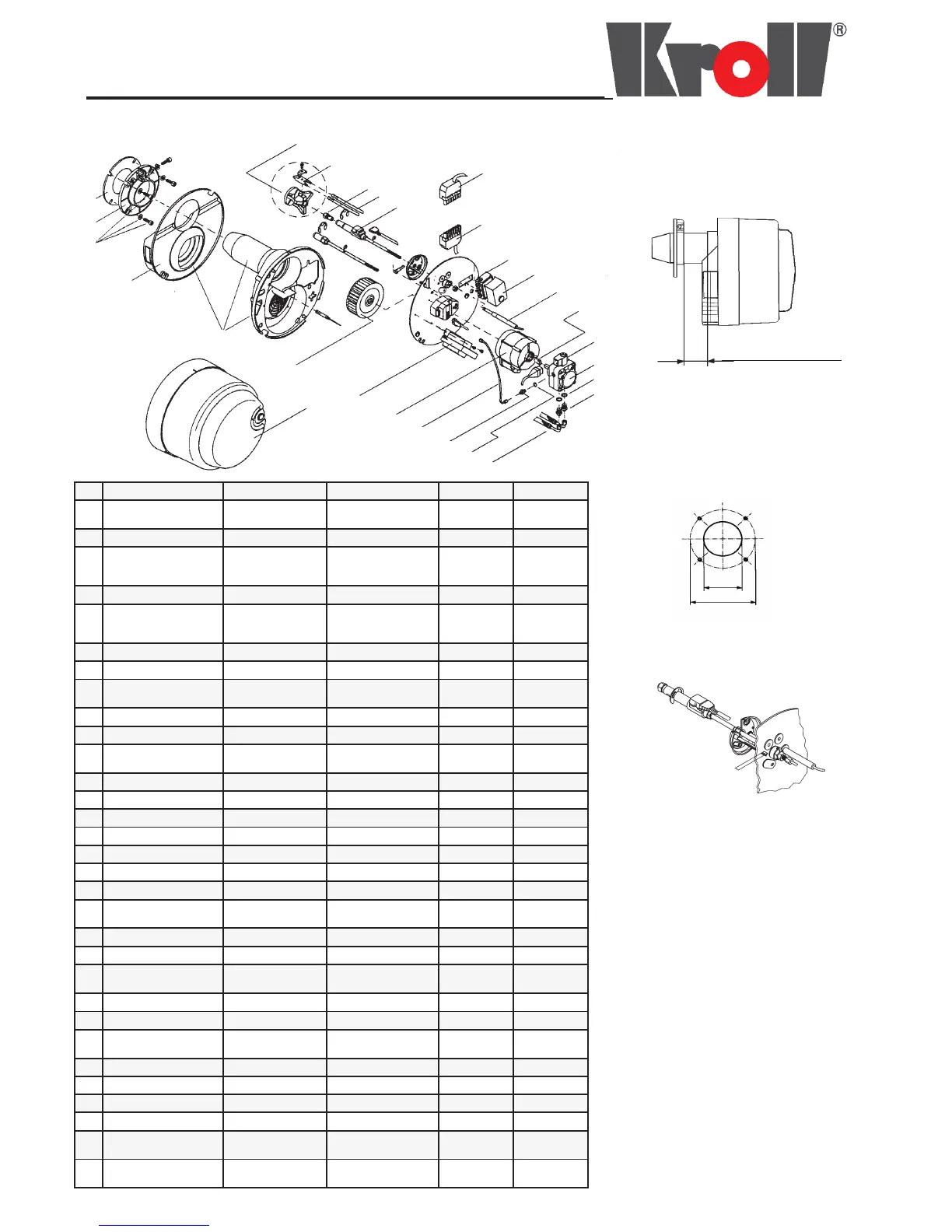

Kroll 25S - Nomenclature Brûleur 25 S Jusqua 55 S; Einzelteile Brenner 25 S bis 55 S; Component Parts Burner 25 S to 55 S

20
Brenner R1 / Burner R1 / Brûleur R1
1
5
4
3
2
9
8
7
6
13
12
11
10
17
16
15
14
21
20
19
18
27
26
25
24
23
22
28
Maß / Dimension / Dimen-
sion
„A“ = 5 mm - 25S
11 mm - 40S
16 mm - 55S
19 mm - 70S
Kesselanschluss
Boiler connection
Raccordement de chaudière
min. 88 mm
150mm
M8
Maß / Dimension / Dimension „C“
= 35 mm 25S - 55S
= 40mm 70S
Brennereinstellung
Burner adjustment
Reglage de brûleur
Pos. 28 25S - 55S 70 S
1 Stauscheibe mit Zwillings-
elektrode
"Flame ring
with twin electrode"
"Acchroche amme avec
électrodes double"
006092 005364
2 Zwillingelektrode Twin electrode Electrodes double 005904 005905
3 Düse Nozzle Gicleur "auf Anfrage
on request
sur demande"
"auf Anfrage
on request
sur demande"
4 Zündkabel Ignition cable Câble d'allumage 022369 028699
5 "Düsenstock mit Ölvor-
wärmer
u.-kabel (R1V) "
"Nozzle connection
with oil preheater"
"Ligne gicleur
avec préchauffage"
022371 028700
6 Gegenstecker 7-polig Plug 7terminals Prise 7 poles 022373 006605
7 Buchsenteil 7-polig Jack 7 terminals Prise femelle 7poles 022374 006623
8 Steuergerät Unterteil Lower part of control
box
Socle de coffret 006868 006868
9 Steuergerät Control box Relais 006942 028697
10 Flammenwächter Photo-electric cell Cellule photo électrique 005891 005933
11 Kupplung für Motor Coupling for motor Accouplement pour
moteur
005896 005896
12 Magnetventil Solenoid valve Electrovanne 005897 005897
13 Pumpe Pump Pompe 006094 006094
14 Dichtring Seal Joint 004314 006020
15 Schlauchnippel Hose nipple Raccord de exible 022377 022377
16 Ölschlauch 600 mm lang Oil pipe 600 mm Flexibles 600 mm 022647 022647
16 Ölschlauch 1200 mm lang Oil pipe 1200 mm Flexibles 1200 mm 005898 005898
17 Dichtring Seal Joint 004367 004367
18 Druckrohrnippel Pressure tube nipple Nipple du tube de
pression
022380 022380
19 Druckrohr Pressure tube Tube de pression 003990 003990
20 Motor Motor 90W Moteur 90W 005652 022388
21 Zündtransformator Transformer Transformateur
d'allumage
005901 028167
22 Haube komplett Burner top Capot de brûleur 005894 005895
23 Ventilatorrad Fan wheel Roue de ventilateur 005653 028207
24 Gehäuse mit Brennerrohr Housing with burner
tube
Carter avec tube de
combustion
022383 022391
25 Ansauggeräuschdämpfer Intergrated silencer Piège à sons d'aspiration 022384
26 Befestigungseinheit Fixing unit Kit de xation 003834 005468
27 Brenneransch R1 Burner ange Bride de brûleur 006237
28 Flanschdichtung Seal ange Joint bride 005892 005508
Pumpensieb für Suntec
Pumpe
Strainer for suntec
pump
Tamis pour suntec pompe 005656 005656
Pumpensieb für Eckerle
Pumpe
Strainer for eckerle
pump
Tamis pour eckerle
pompe
005655 005655
