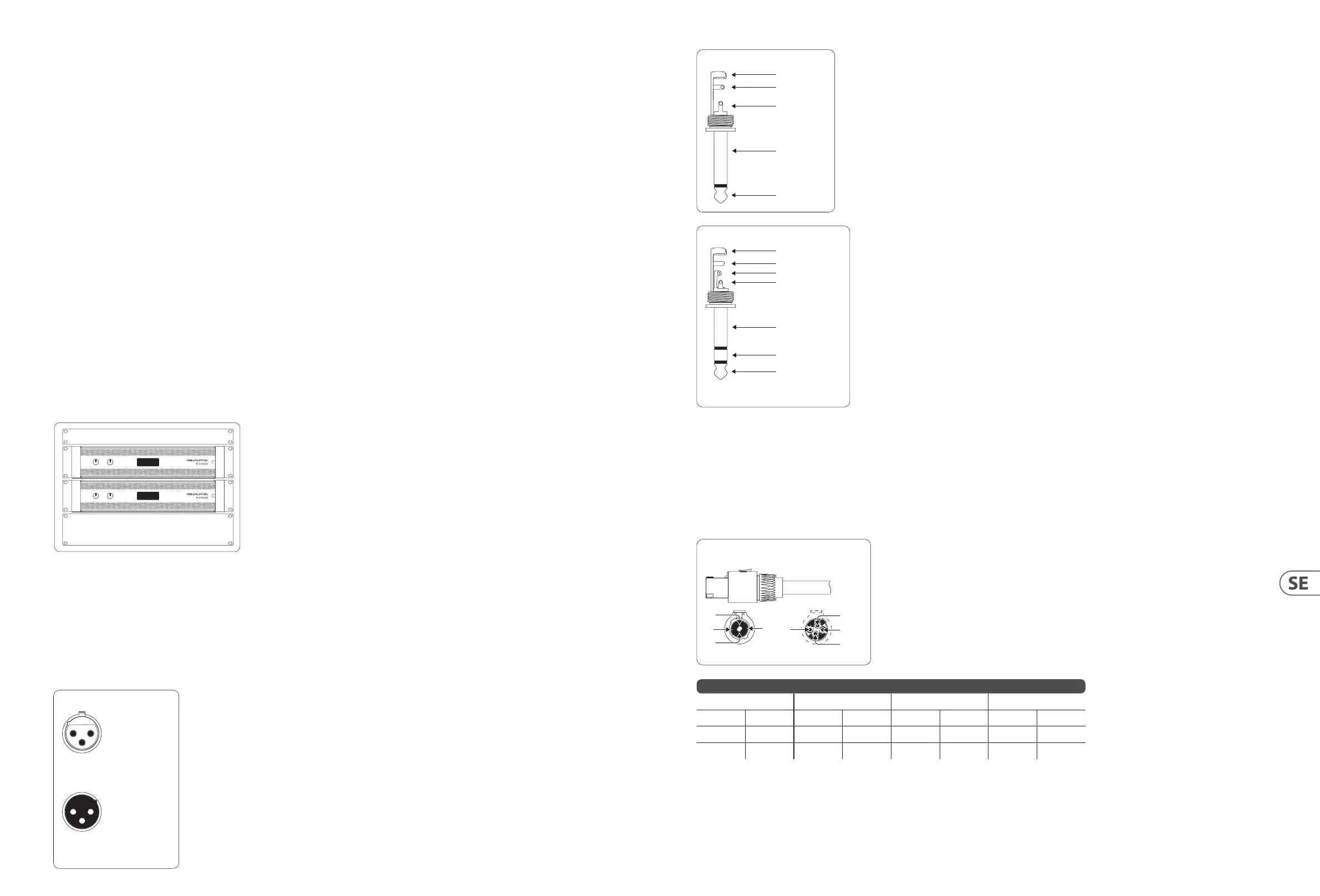

42 PD3000 Quick Start Guide 43

strain relief clamp

sleeve

tip

sleeve

(ground/shield)

Unbalanced ¼" TS connector

tip

(signal)

Utgångar

Din PD-förstärkare kräver speakON-vridlåsande professionella högtalarkontakter. Dessa professionella högtalarkontakter har utvecklats speciellt för att driva

högeektiva högtalare. Kontaktdonen snäpper fast ordentligt, förhindrar elektrisk stöt och säkerställer korrekt polaritet.

CHANNEL A-utgången innehåller utgångsstift för både CHANNEL A (1 + / 1-) och CHANNEL B (2 + / 2-), så att båda kanalerna, om så önskas, kan skickas ut samtidigt på

en enda 4-polig högtalarkabel .

CHANNEL B-utgången har å andra sidan endast pin-outs för CHANNEL B (1 + / 1-).

◊ ◊ Använd när det är möjligt tjocka och korta högtalarkablar för att minimera strömförlust.

3.3 Ansluter till elnätet

Anslut alltid din PD-förstärkare till den spänning som anges på enhetens baksida. Att ansluta förstärkaren till fel spänning kan skada din förstärkare permanent.

Innan du startar förstärkaren ska du dubbelkontrollera alla anslutningar och sänka förstärkningsinställningen helt.

strain relief clamp

sleeve

ring

tip

sleeve

ground/shield

For connection of balanced and unbalanced plugs,

ring and sleeve have to be bridged at the stereo plug.

Balanced ¼" TRS connector

ring

cold (-ve)

tip

hot (+ve)

front view rear view

Professional speaker connector

(compatible with Neutrik speakON connectors)

Maximal rekommenderad kabellängd för

Cable Size 2 ohm 4 ohm 8 ohm

AWG mm2 meter feet meter feet meter feet

12 2.0 9 30 18 60 36 120

10 2.6 15 50 30 100 60 150

(9) BALANCED INPUTS (¼" anslutningar) acceptera ljudingångar för varje kanal från ljudkablar med ¼" TRS-kontakter (balanserad) eller ¼"

TS-kontakter (obalanserad).

BALANCED INPUTS (XLR-anslutningar) acceptera balanserade ljudingångar för varje kanal från ljudkablar med XLR-kontakter.

NOTERA: XLR- och ¼" -anslutningarna i avsnittet BALANSERADE INGÅNGAR är fysiskt länkade och användare kan använda den här fysiska anslutningen för att

dirigera en kopia av insignalen till en ytterligare förstärkare. Till exempel kan en signal som kommer in till kanal A via XLR-anslutningen delas upp och dirigeras

tillbaka över kanal’s “TRS-anslutning.

(10) XOVER växeln väljer mellan tre delningsfunktioner: FULL RANGE, LF (lågfrekvent delning) och HF (högfrekvent delning). I LF-läge förstärker enheten

endast de låga frekvenserna under 100 Hz. I HF-läge förstärker enheten bara de höga frekvenserna över 100 Hz. LF- och HF-lägen används vanligtvis i

bi-amping-applikationer.

(11) MODE växlar mellan MONO och STEREO driftlägen:

• Stereo: Ingångarna A och B förstärks individuellt och nns tillgängliga på SPEAKER-UTGÅNGEN A och B.

• Mono: Ingång A är förstärkt och tillgänglig på både SPEAKER OUTPUTS A och B. Ingång B är inaktiverad.

NOTERA: Dämpning av HÖGTALARUTGÅNGEN A och B är individuell i båda lägena på frontpanelen genom CH A / CH B-dämpningsknapparna.

3. Installation

3.1 Rackmontering

Din PD-förstärkare passar in i ett 19 “rack och kräver två rackenheter. Installera i racket med fyra fästskruvar och brickor för frontpanelen. Överväg att förstärka

bakpanelen med racktillbehör (medföljer rack), speciellt om du ska ta PD på vägen. Se till att tillräckligt med sval luft når racket, särskilt när annan rackutrustning

kommer ut mycket värme. PD-förstärkarna cirkulerar värmen från framsidan till de bakre ventilerna för att avlasta värmen inuti rackhöljet.

Om du installerar era eektförstärkare i ett 19 “rack, lägg till fyllda paneler i de tomma rackutrymmena för att undvika cirkulation av varm luft.

Fläkthastigheten justeras automatiskt för att säkerställa säker drift. Blockera aldrig ventilationsöppningar. Om den inre temperaturen når extrema värden stängs

enheten av automatiskt och återupptas när den kyls ned.

3.2 Anslutningar

Ljudingångar

Varje kanalingång använder antingen XLR- eller ¼ ”-uttag. XLR-uttagen kan acceptera balanserade XLR-anslutningar, medan ¼" uttagen kan acceptera både

balanserade ¼" TRS-kontakter och obalanserade ¼" TS-kontakter. För att distribuera XLR-kontakter för obalanserade signaler, bryggstift 1 och 3; mono ¼"

TS-kontakter gör inte kräver ändringar för att bära obalanserade signaler.

När du arbetar med balanserade signaler, se till att endast använda balanserade kablar. En obalanserad kabel i signalkedjan kan ändra en balanserad signal till en

obalanserad signal.

output

For unbalanced use, pin 1 and pin 3

have to be bridged

1 = ground/shield

2 = hot (+ve)

3 = cold (-ve)

input

Balanced use with XLR connectors
