16 PD3000 Quick Start Guide 17
1. Introducción
1.1 Bienvenidos
Gracias por elegir Lab.gruppen PD3000. Este manual proporciona una guía completa de las características y la funcionalidad del amplicador PD3000.
Le recomendamos encarecidamente que lea este manual en su totalidad para familiarizarse completamente con las opciones de conguración y los circuitos de
protección. A medida que se familiarice completamente con todos los aspectos del funcionamiento, podrá conocer las características u opciones que afectarán sus
elecciones en los modos de amplicador o la conguración del sistema de altavoces.
Los amplicadores de potencia Lab.gruppen PD3000 están diseñados y fabricados teniendo en cuenta un precio competitivo y un buen rendimiento y características
de protección. Aunque el amplicador PD3000 tiene un precio competitivo, cada amplicador se basa en la ingeniería que ha convertido a Lab.gruppen en el punto
de referencia de calidad para los sistemas de conciertos en gira: rendimiento sonoro excepcional, construcción robusta, conabilidad comprobada y características
de protección que anticipan todas las posibilidades no deseadas, que es el núcleo de la losofía de diseño “Show must go on” con la que se crea cada producto
Lab.gruppen, con un conjunto de características bien adaptado por gama de productos dependiendo de la aplicación esperada.
1.2 Características
Su nuevo amplicador PD3000 incorpora una serie de tecnologías sosticadas, muchas de ellas propiedad de Lab.gruppen, que garantizan el mejor rendimiento
posible y años de funcionamiento conable. Familiarizarse con estas tecnologías resultará invaluable para congurar y optimizar su sistema de altavoces.
1.3 Etapa de salida de clase D
Los amplicadores PD3000 emplean nuestra exclusiva etapa de salida IDEEA Clase D que se adapta idealmente a la salida de potencia nominal. Para proporcionar
exibilidad, cada canal ofrece suciente oscilación de voltaje y capacidad de corriente para impulsar cargas en cualquier impedancia sin ninguna conguración
adicional. Para tener bajas pérdidas térmicas así como una oscilación de alto voltaje, el diseño se basa en una salida en puente permanente.
1.4 Optimización de la protección y el rendimiento
La amplicación de potencia adecuada y conable es vital para cualquier sistema de audio. Los amplicadores de potencia inadecuados o defectuosos pueden dañar
los altavoces o, en algunos casos, los propios amplicadores de potencia. Para evitar daños o interrupciones del servicio, los amplicadores PD3000 ofrecen funciones
avanzadas para proteger tanto los circuitos internos como las cargas conectadas. Estas características son parte de la losofía de Lab.gruppen “Show must go on”.
Las características de protección del PD3000 incluyen:
• CPL (limitador de picos de corriente) asegura que la salida del amplicador no exceda los parámetros seguros de manejo de corriente de los componentes
del amplicador.
• Protección de temperaturaasegura que el amplicador no se dañará por exceder los límites térmicos. El LED RDY parpadea en naranja cuando el amplicador se
acerca a los límites térmicos para permitir la acción del usuario antes de que se active el silenciamiento de protección.
• Protección DCasegura que no aparecerán señales de CC destructivas en las salidas del amplicador. Si ocurren tales condiciones, se abre un fusible interno.
• RSL (limitador de detección de riel)se aplica para evitar la distorsión en el umbral de límite de voltaje seleccionado y para evitar golpear el riel si se ha hundido
por debajo del umbral congurado. La limitación también se puede aplicar cuando se alcanza la corriente de salida máxima o cuando el voltaje de la red es
demasiado bajo para mantener el voltaje de riel requerido. La actividad de limitación se muestra mediante el LED Limitador del panel frontal
1.5 Desembalaje y controles visuales
Todos los amplicadores Lab.gruppen se prueban e inspeccionan cuidadosamente antes de salir de fábrica y deben llegar en perfectas condiciones. Si descubre algún
daño, notique a la empresa de transporte de inmediato.
Guarde los materiales de embalaje para la inspección del transportista y para cualquier envío futuro.
1.6 Enfriamiento
Los amplicadores PD3000 utilizan un sistema de enfriamiento de aire forzado con ujo de aire de adelante hacia atrás, lo que permite altos niveles de potencia
continua sin problemas térmicos.
Asegúrese de que haya suciente espacio en la parte delantera y trasera de cada amplicador para permitir el libre ujo de aire; no se deben montar puertas ni
cubiertas en la parte delantera o trasera de los amplicadores.
Los amplicadores pueden apilarse directamente uno encima del otro sin espacio, aunque algunos espacios pueden permitir una instalación más conveniente del
cableado trasero.
Coloque espacios en blanco sólidos (no espacios en blanco de ventilación) en los espacios de rack no utilizados para garantizar una circulación de aire efectiva. Dejar
espacios entre los elementos del equipo degrada la ecacia del enfriamiento por aire forzado.
1.7 Tensión de funcionamiento
Siempre conecte su amplicador PD al voltaje especicado en la parte posterior del dispositivo. Conectar el amplicador a un voltaje incorrecto puede
dañarlo permanentemente.
• USA / Canada / Japan = 100-120 V~, 50/60 Hz
• UK / Australia / Europe / Korea / China 220-240 V~, 50/60 Hz
El receptáculo IEC de bloqueo en el panel posterior acepta el cable IEC suministrado que termina en un conector apropiado para el país de venta.
2. Control
2.1 Panel frontal
Los siguientes indicadores y controles están disponibles en el panel frontal (Fig.1):

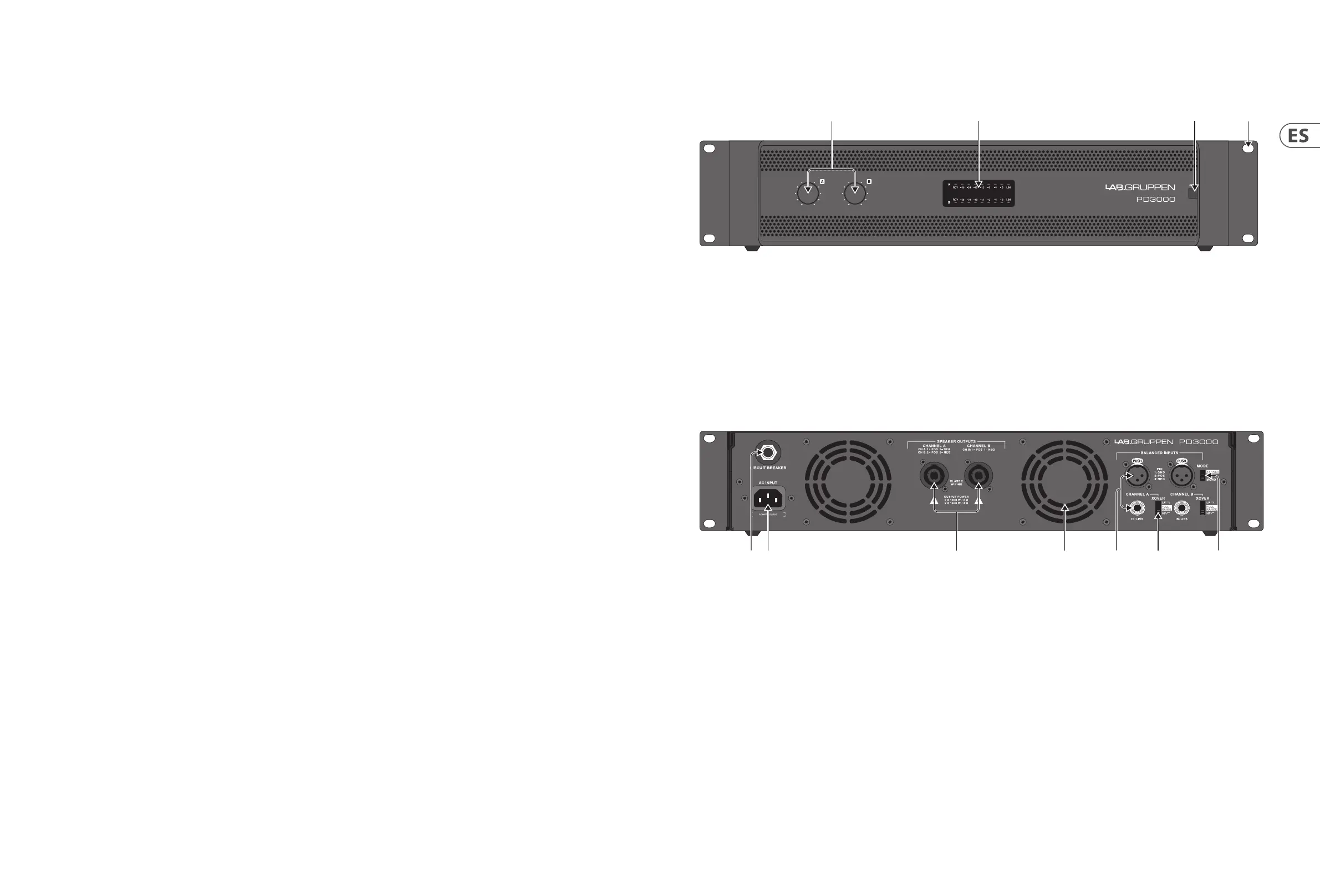

Fig.1: Panel frontal del PD3000
(1) CH A/CH B CONTROLS ajustar el nivel de entrada. Para aumentar la ganancia de la señal, gire las perillas en el sentido de las agujas del reloj; para reducir la
ganancia, gire las perillas en sentido antihorario.
(2) RDY, SIGNAL and LIM muestran el nivel de señal y el estado del sistema para cada canal. El LED RDY se enciende para indicar que el amplicador está
encendido. Los LED de SEÑAL se encienden para mostrar el nivel de la señal de entrada. El LED LIM se enciende cuando la señal de entrada supera un nivel
óptimo y activa el limitador interno. Reduzca la ganancia de entrada si el LED LIM rojo se enciende continuamente.
(3) POWER El botón apaga y enciende la unidad.
(4) RACK EARS Asegure la unidad en un bastidor con cuatro tornillos de jación y arandelas (sujetadores no incluidos). Requiere dos unidades de rack.
2.2 Panel trasero
Los siguientes conectores están disponibles en el panel trasero (Fig.2):
Fig.2: Panel trasero del PD3000
(5) BREAKER (fusible automático) actúa en lugar de los fusibles desechables comunes. Después de eliminar la causa del funcionamiento defectuoso, simplemente
presione el INTERRUPTOR y encienda la unidad nuevamente. El INTERRUPTOR actúa en lugar de los fusibles desechables comunes.
BREAKER WARNING: Realice las siguientes acciones ANTES de restablecer el disyuntor:
• Desenchufe el cable principal de CA
• Mueva el interruptor de ENCENDIDO a la posición “APAGADO”
• Baje todos los elementos de control de ganancia de entrada
• Y luego, reinicie el disyuntor, conecte la unidad a la red eléctrica, encienda y aumente lentamente la ganancia hasta el volumen objetivo
(6) POWER SOURCE jjack acepta el cable de alimentación IEC incluido.
(7) SPEAKER OUTPUTS conecte el amplicador a los altavoces utilizando cables de altavoz profesionales con enchufes speakON de bloqueo por torsión. Ambos
canales de salida están disponibles mediante el uso de un conector de 4 polos y un cable con la salida del CANAL A. El CANAL B está disponible por separado en la
salida del CANAL B del lado derecho.
¡ADVERTENCIA! ¡El modo puente no es compatible!
¡ADVERTENCIA! ¡No conecte ningún polo del conector de salida a tierra!
(8) VENTILATION FAN la velocidad se ajusta automáticamente en función de la temperatura para garantizar un funcionamiento sin problemas.
(1) (3) (4)(2)
(7) (9) (10) (11)(5) (6) (8)
