Hydraulic System Diagram
5-3 9/27/19
5

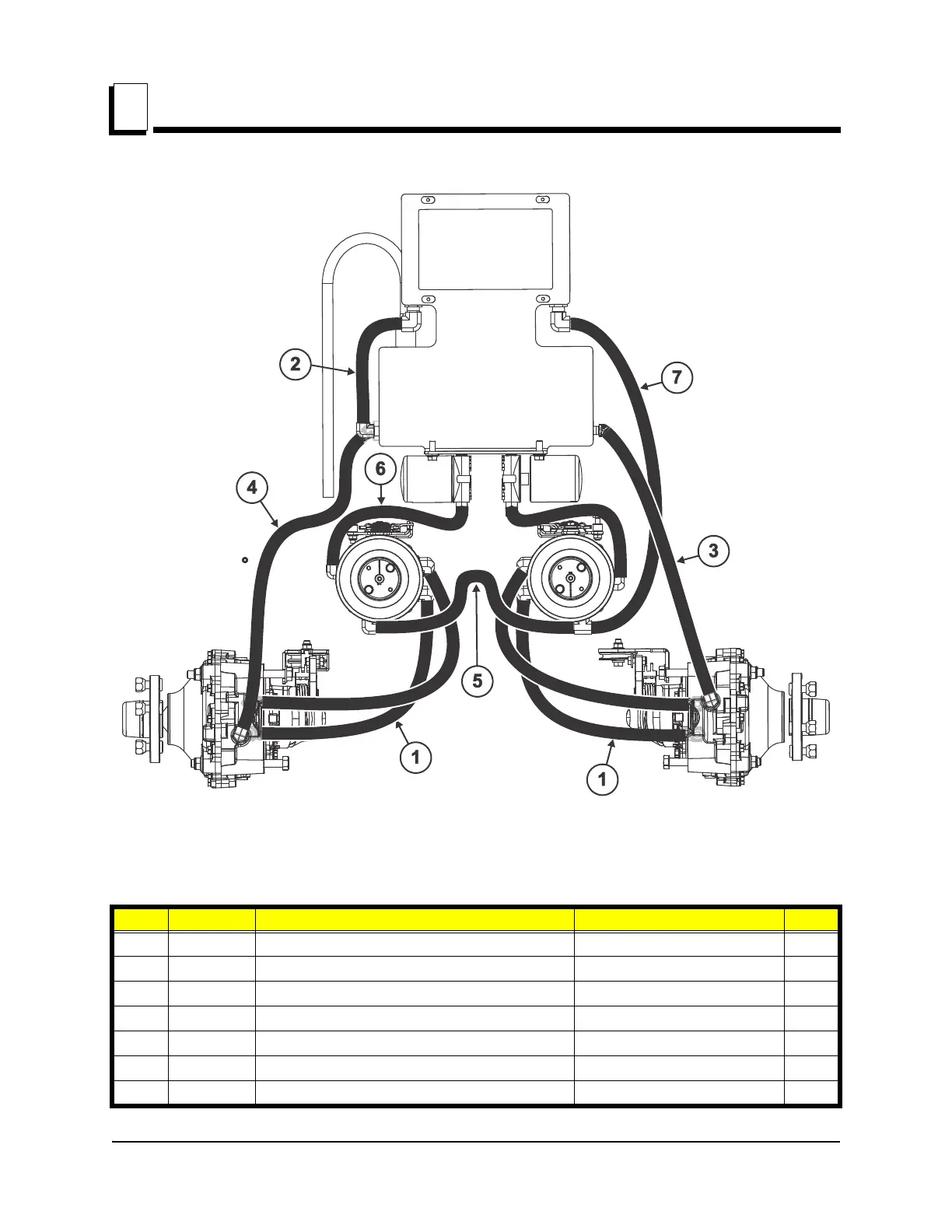

5.2 Hydraulic System Diagram
CM0065-2
TANK
FILTERS
REAR VIEW
PUMP
PUMP
WHEEL MOTOR (LEFT)
WHEEL MOTOR (RIGHT)
A
A
A
A
B
B
B
B
Case
Drain
Case
Drain
Return
REF PART # DESCRIPTION COMMENTS QTY.
1
105149 Hose Assembly, 1/2HPx17In ORFS 8 ST
4
2
105211 Hose Assembly, 3/8LPx8In ORFS 6 45
1
3
105215 Hose Assembly, 3/8LPx18In ORFS 6 45
1
4
105216 Hose Assembly, 3/8LPx20In ORFS 6 45
1
5
105213 Hose Assembly, 3/8LPx19In ORFS 6 ST
1
6
105210 Hose Assembly, 3/8LPx11In ORFS 6 90
2
7
073323 Hose Assembly, 3/8LPx20.5In ORFS 6 45
1
