38
FRANCAIS

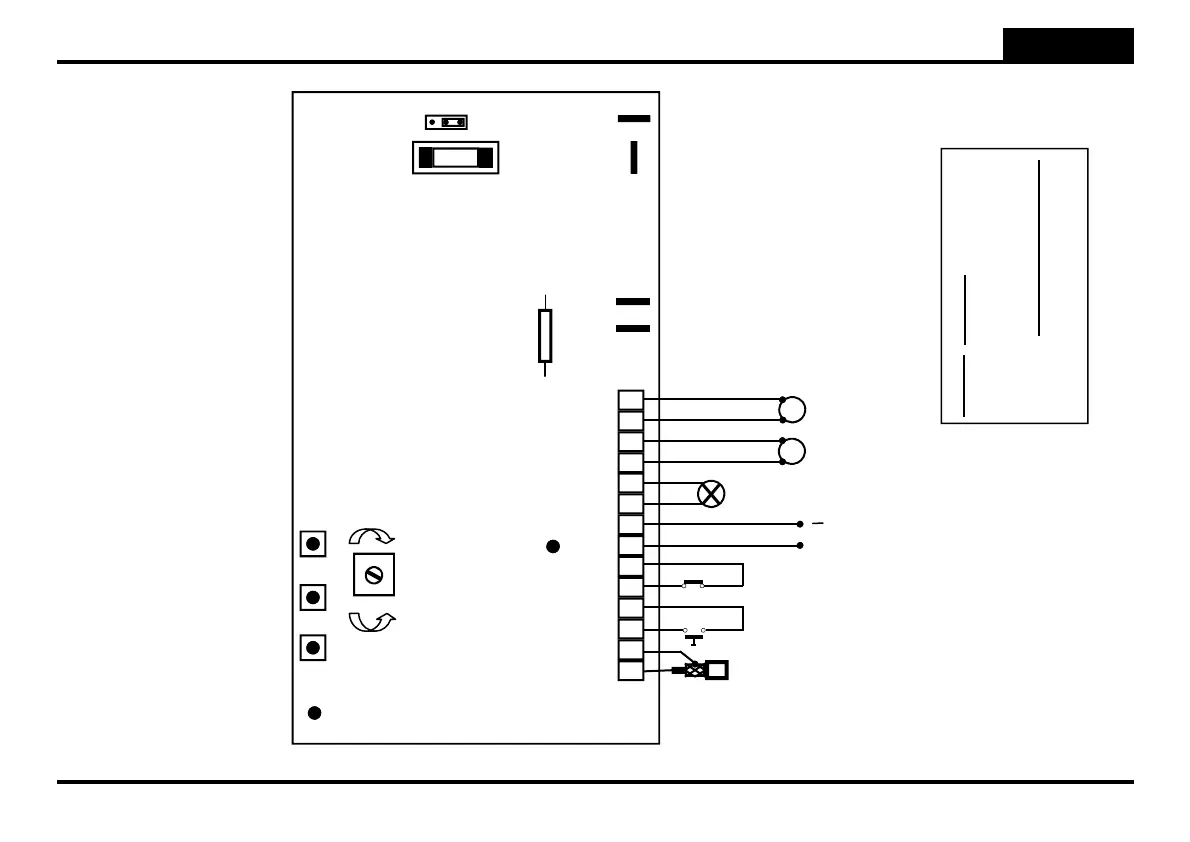

Schéma général
CTR57
DL1 - Led
programmation
RV1 - Vitesse
en ralentissement
P1
Boutons de
programmation
P2 P3
Jumper JP1
Chargeur-batterie
3 2 1
CLIGNOTANT
ANTENNE
1 2 3 4 5 6 7 8 9 10 11 12 13 14
J1
PHOTOCELLULE
START
M1
M2
MOTEUR 2
MOTEUR 1
AC IN
Transformateur
Branchement
Batterie
Fusible Services
F2 0,5A
F1
Fusible Batterie
F1 10A
COMMUNE
COMMUNE
DL2 - Led
Photocellule
Attention:
Attention: avec portail
positionné à la moitié ouverture,
le commandement premier après
une interruption d'électricité il
détermine toujours une ouverture.
En cas contraire inverser les fils
du moteur (11-14 sur bornier J1).
+
SORTIE
12 Vdc
—
FS2
FS1
FS4
FS3
+
—
+
+
-
