Leb Electronics CTR57 - Alimentazioni; Accessori; Segnalazioni Ottiche; Trimmer

6
Motore 2 (da utilizzare in caso di installazione motore singolo)
Uscita per il comando apre / chiude del motore collegato all’anta del cancello che in fase di chiusura è ritardata.
4) Definizione alimentazioni
AC IN (FS1 - FS2)
Ingresso 12Vac o 20Vac per l’alimentazione della scheda elettronica
OUT 12Vdc (morsetti 7 e 8 in morsettiera J1)
Uscita per l’alimentazione delle fotocellule e/o di altri eventuali dispositivi accessori.
BATT IN (FS3 - FS4)
Ingresso per il collegamento di una Batteria tampone da 12Vdc o 24Vdc a seconda del tipo di alimentazione in uso.
Attenzione: posizionare il jumper JP1 nella corretta posizione onde evitare danni gravi all’apparecchiatura e/o alla batteria.
5) Definizione ingressi / uscite accessorie
Antenna (morsetti 1 e 2 in morsettiera J1)
Ingresso per il collegamento di un’antenna radioricevente.
6) Definizione segnalazioni ottiche
DL1 - Led programmazione (rosso) - Si accende contemporaneamente al lampeggiatore, in fase di programmazione e durante il moto del cancello.
DL2 - Led fotocellula (giallo) - Si spegne quando la fotocellula è oscurata oppure quando non è collegata.
7) Definizione trimmer
RV1 – Velocità Rallentamento
Imposta la velocità del cancello in rallentamento. Si può regolare in qualsiasi momento. La rotazione in senso orario fa aumentare velocità.
8) Definizione jumper

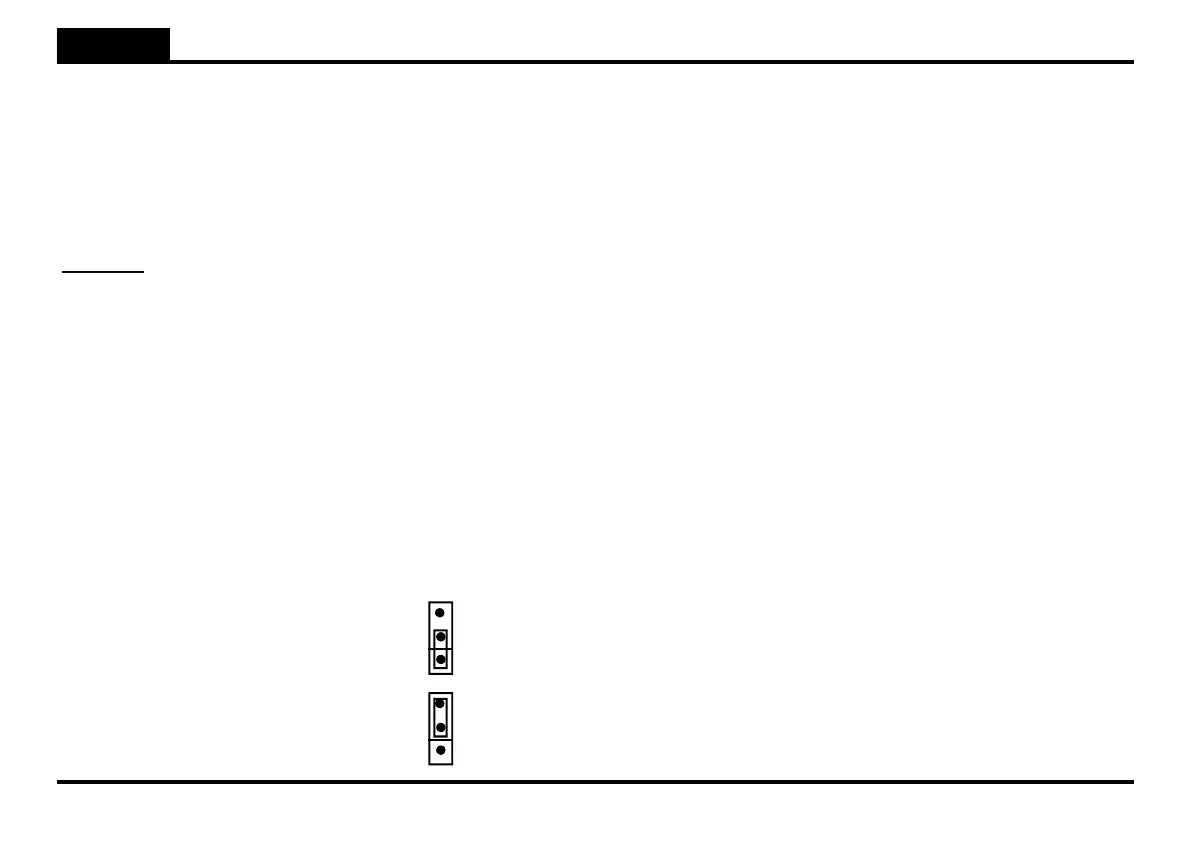

Jumper JP1 - Caricabatteria
In posizione 1-2 permette la carica di una batteria da 12Vdc. In posizione 2-3 permette la carica di una batteria da 24Vdc.
ITALIANO
JP1 - Caricabatteria
12Vdc
24Vdc
3
2
1
3
2
1
ATTENZIONE: RISPETTARE LA TENSIONE ALTRIMENTI LA
CENTRALINA PUO’ DANNEGGIARSI !
