DAKER DK Plus
1 kVA - 2 kVA - 3 kVA
15
Manuel d’installation

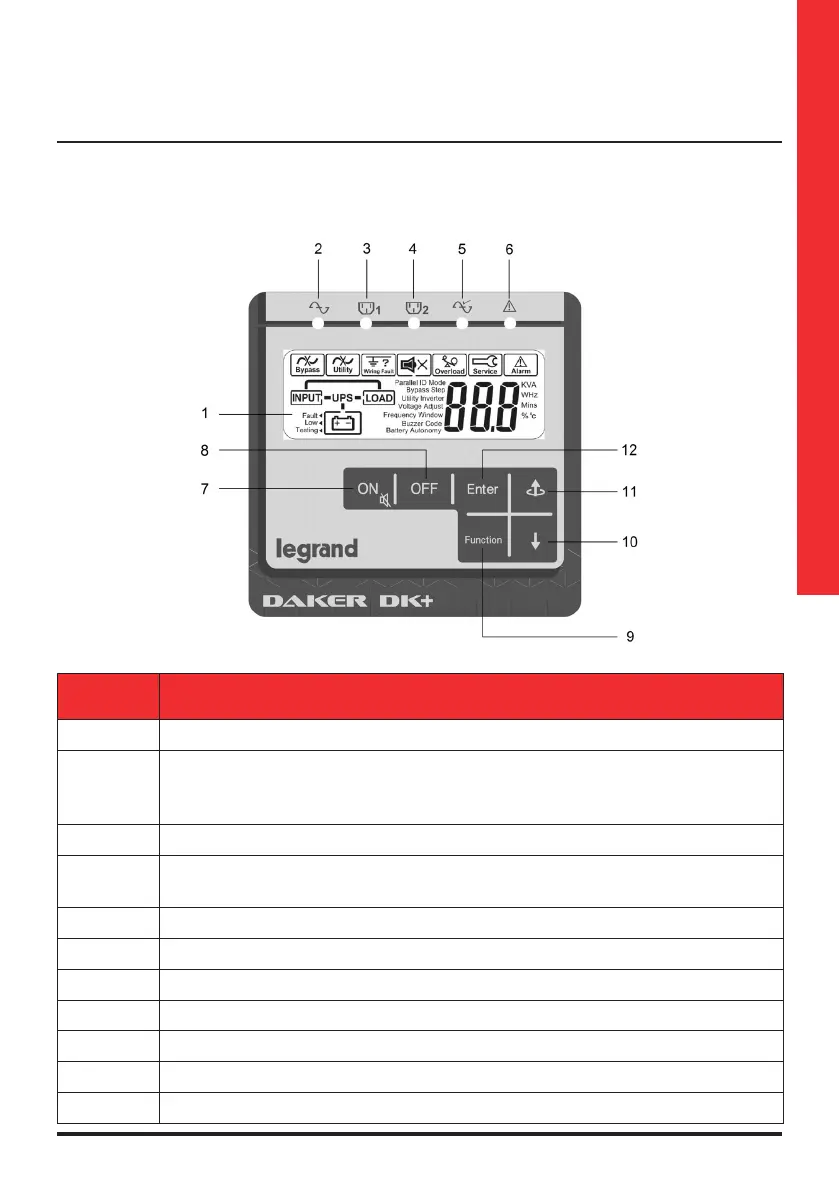

4.1 Panneau contrôle
4.1.1 Panneau LCD
RÉF. DESCRIPTION
a
Écran
b
Le voyant vert xe indique que la tension d’alimentation sur secteur est dans les
limites admises de la tension d’entrée (160V – 288V). Le voyant clignote si la ten-
sion d’alimentation sur secteur est inférieure aux limites admises (120V – 159V).
c d
Les voyants verts indiquent que les sorties programmable 1 et 2 sont activées.
e
Le voyant vert clignote si l’UPS est en mode de by-pass.
Le voyant vert xe indique que l’UPS est en mode ECO.
f
La LED rouge xe indique qu’il ya une alarme
g
Alimentation UPS ON/Alarme mute
h
Alimentation UPS OFF
i
Menu d’accès aux fonctions spéciales
j
Pour passer à la page suivante
k
Pour passer à la page précédente ou pour modier le réglage de l’UPS.
l
Conrmer un réglage modié
4 Fonctionnement
