Nous vous félicitons d’avoir fait l’achat d’un produit LEGRAND!
ATTENTION
Il est nécessaire de lire intégralement le présent manuel avant d’eectuer quelque opéra-
tion que ce soit.
DAKER DK Plus doit être utilisé exclusivement dans un environnement résidentiel, commercial et
industriel.

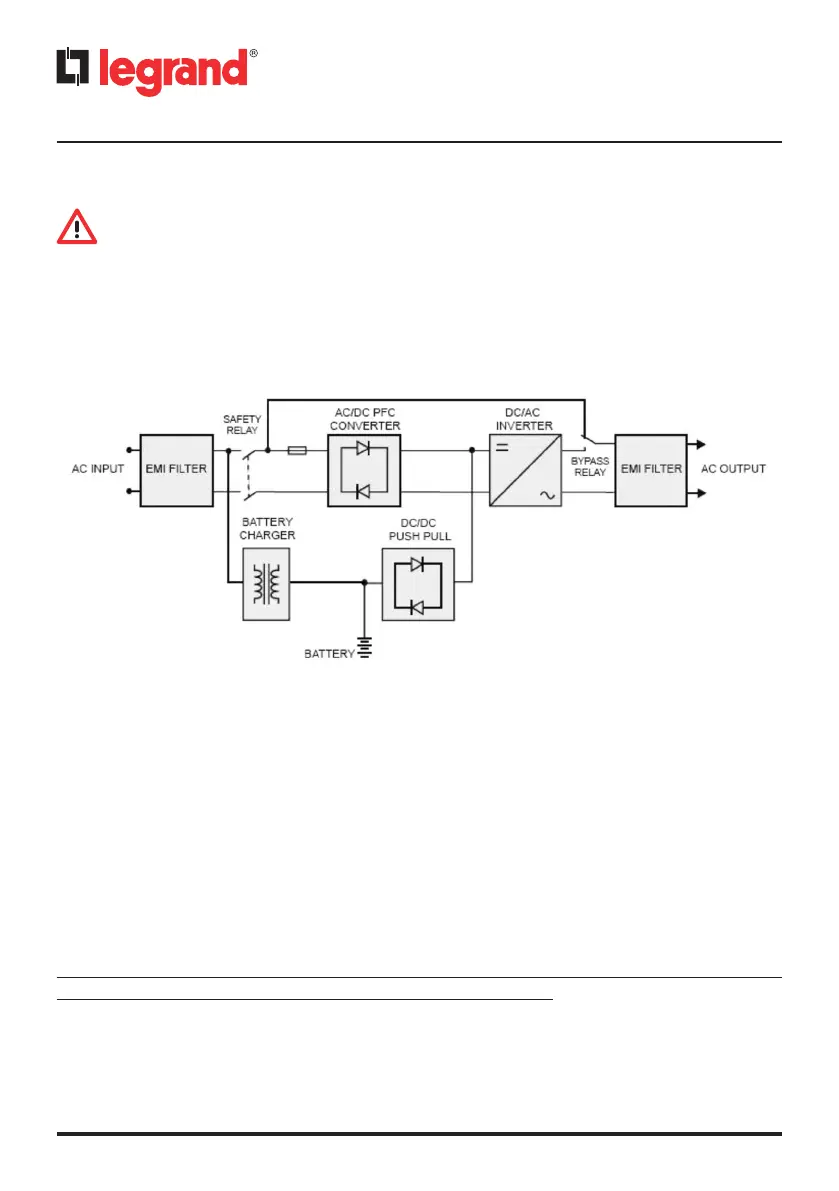

Les diagrammes qui suivent montrent l’architecture du système UPS:
Les principaux modules sont constitués de:
• Un convertisseur de courant (CA à CC) avec circuit de commande PFC.
• Un variateur de haute fréquence (CA à CC).
• Un chargeur de batteries.
• Un banc de batteries.
• Un circuit de commande convertisseur push/pull (CA à CC).
• Une boucle de by-pass statique.
• Des filtres EMI en entrée et sortie.
1.1 Utilisation du manuel
Le présent manuel doit être soigneusement conservé à l’abri de l’humidité et doit être disponible
en toute circonstance pour pouvoir être consulté en cas de besoin.
Le présent manuel reète l’état de l’art à la date de commercialisation du produit. Le présent ma-
nuel est conforme aux standards ayant cours à cette date; il ne saurait être considéré comme
inadapté au regard de nouveaux standards ou de modications apportées au produit.
