4.9 Dispositifs de communication
L’UPS est doté de 1 port sériel RS232, 1 port USB et 1 logement SNMP.
Une seule interface de communication à la fois peut commander l’UPS, conformément aux prio-
rités suivantes:
1) carte interface en option;
2) USB;
3) RS232.

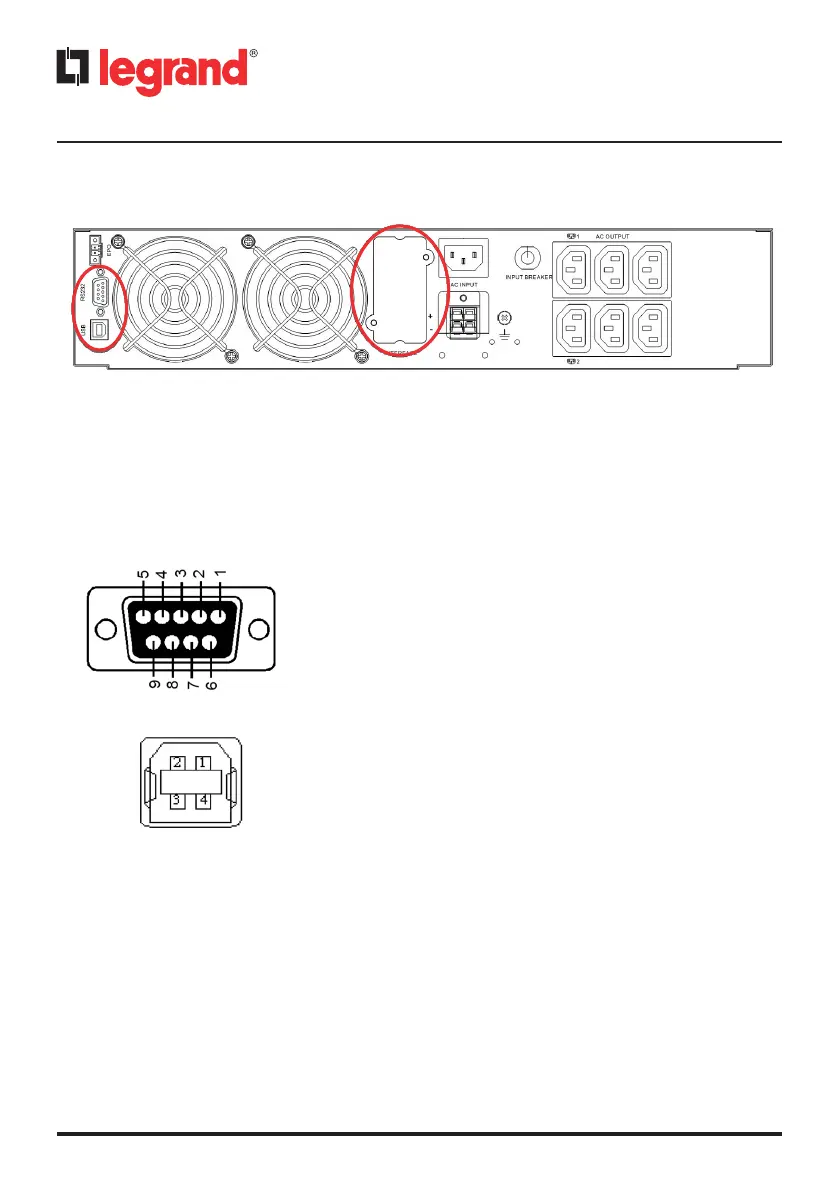

Les gures suivantes montrent le branchement des interfaces RS232 et USB:
Borne 3: RS-232 Rx
Borne 2: RS-232 Tx
Borne 5: Terre
Borne 1: VCC (+5V)
Borne 2: D-
Borne 3: D+
Borne 4: Terre
Il est possible de télécharger des logiciels gratuits sur le site http://www.ups.legrand.com.
Les logiciels peuvent être utilisés pour les fonctions suivantes:
- achage de toutes les opérations et des données de diagnostic en cas d’anomalies (UPS com-
municator);
- réglage des fonctions spéciales (UPS Setting tool). L’UPS est doté de deux sorties programmables
pour les charges les moins critiques. Ces prises peuvent être désactivées ou temporisées pendant
le mode de stockage énergie pour garantir l’alimentation des charges plus critiques;
- arrêt automatique de l’ordinateur local (UPS communicator).
