Leister COMET - Page 104

104
— Parafuso de ajuste, cunha quente com 2 cartuchos aquecedores
Colocar o parafuso hexagonal (33) (lado frontal no rolo de condução) com uma chave de parafusos hexagonal,
rodando à direita ajustar o rolo de condução dianteiro (18). A distância do chão até ao rolo de condução
dianteiro (18) deve ser de 1 mm adicional à espessura
da película.
Aperte a parafuso hexagonal (26). O parafuso
hexagonal (33) (lado frontal no rolo de condução)
deve ser mantido com uma chave de parafusos hexagonal.
— Parafuso de ajuste, cunha quente com 3 ou 4 cartuchos aquecedores
Rodar o rolo de condução à frente (18) através de parafuso hexagonal (33) – lado frontal no rolo de
condução - com chave de parafusos hexagonal na direcção dos rolos de accionamento (20) e no meio da
parte inferior do chassis (23). Os cantos da parte inferior
do chassis (23) servem como ajuda de orientação.
Aperte o parafuso hexagonal (26). O parafuso
hexagonal (33) (lado final no rolo de condução) deve
ser guardada com uma chave de parafusos hexagonal.
— Definição do rolo de condução frontal (18)
Desaperte os parafusos (31) e remova a parte inferior da
caixa de engrenagens (25).
Desaperte o parafuso hexagonal (26).
Pressionar a alavanca do mecanismo de bloqueio (12) de lado e simultaneamente oscilar para cima a
alavanca (9). Desaperte o parafuso de segurança (11) manualmente. Ajustar à abertura máxima o
braço do parafuso (31) através do parafuso de ajuste/afinação da pressão de soldagem (10).
Desaperte o parafuso de ajuste, cunha quente (27). A cunha quente (7) deve ser ligeiramente inclinada
para baixo. Intervalo de ar entre a guia da película (32) e a cunha quente (7) de cerca de 1 mm. Apertar o
parafuso de ajuste, cunha quente (27) colocado no terço inferior da ranhura dos parafusos.
26
31
31
18
33
25
C
31
31
25
C
D
26
D
26
DE
25
35
G

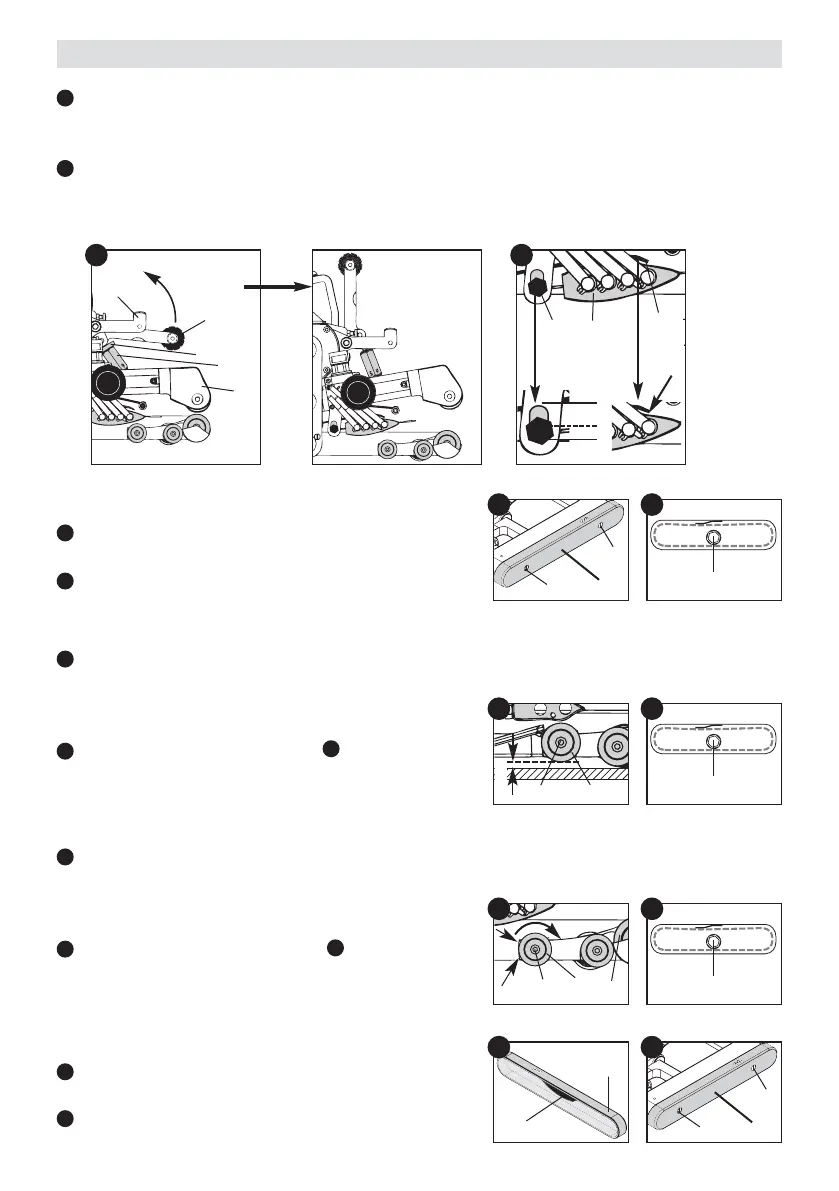

Ajuste da cunha quente e do rolo de condução
A
B
9
12
11
31
10
A B
27 7
32
2/3
1/3
1 mm
1mm
18
33
23
F
C
D
E
E
D
F
F
D
—
Montagem da parte inferior da caixa de engrenagens (25)
Devem ser tomados cuidados, se o tensor de corrente (35)
(dentro da caixa de engrenagens) estiver por cima.
Fixação da parte inferior da caixa de engrenagens (25) com
parafusos (31).
G
C
20
