105
Desaperte a alavanca do mecanismo de bloqueio (12) e em simultâneo
solte a alavanca da pressão de soldagem (9). Remova o material de teste.
— Parafuso de ajuste, cunha quente com 3 ou 4 cartuchos aquecedores
Deslocar o rolo de condução traseiro (19) para a direita contra a película. Assim o rolo de condução
traseiro (19) deve tocar na película e pela rotação deve sentir-se uma resistência.
Aperte o parafuso sextavado (32). O parafuso hexagonal (34) (lado frontal no rolo de condução) deve
ser mantido com uma chave de parafusos hexagonal.
— Parafuso de ajuste, cunha quente com 2 cartuchos aquecedores
O rolo de condução frontal (18) e o rolo de condução traseiro (19) devem criar uma linha com o rolo de
tracção (20), em que o rolo de condução traseiro (19) está posicionado aprox. 2 mm por baixo da linha.
Aperte o parafuso sextavado (32). O parafuso hexagonal (34) (lado frontal no rolo de condução) deve
ser mantida com uma chave de parafusos hexagonal.
32
H
32
H
32
HO
I L
9
31
9
12
18
19
34
M
2 mm
M
MH
O
H
P
O

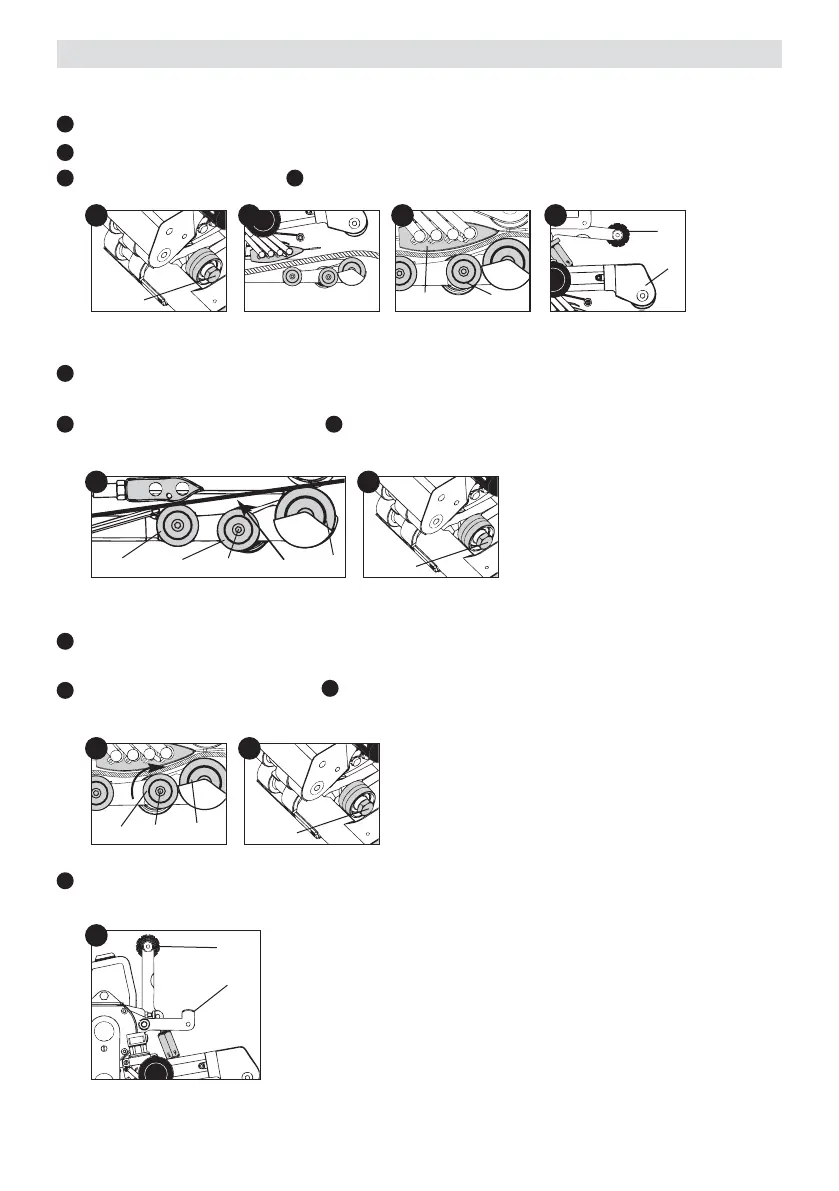

Ajuste da cunha quente e rolo de condução
— Definição do rolo de condução traseiro (19)
Desaperte o parafuso sextavado (32).
Para inserir o material a ser soldado. Definir a pressão de soldagem (ver página 98).
Recolher a cunha quente (7). Tensionar o braço do parafuso (31) através da alavanca (9).
H
I
K L
20
19
7
K
20
19
P
34
