Leister COMET - Page 15

15
Arretierung Spannhebel (12) lösen und gleichzeitig Spannhebel (9)
entspannen. Testmaterial entfernen.
— Einstellung Heizkeil mit 3 oder 4 Heizpatronen
Die Führungsrolle hinten (19) im Uhrzeigersinn gegen die Folien verschieben. Dabei muss die Führungs-
rolle hinten (19) die Folie streifen und beim Drehen ein Widerstand spürbar sein.
Sechskantschraube (32) anziehen. Dabei muss die Innensechskantschraube (34) –stirnseitig in der
Führungsrolle – mit einem Innensechskantschlüssel gehalten werden.
— Einstellung Heizkeil mit 2 Heizpatronen
Die Führungsrolle vorne (18) und Führungsrolle hinten (19) müssen mit der Andrückrolle (20) eine
Linie bilden, wobei die Führungsrolle hinten (19) ca. 2 mm unter der Linie eingestellt wird.
Sechskantschraube (32) anziehen. Dabei muss die Innensechskantschraube (34) –stirnseitig in der
Führungsrolle – mit einem Innensechskantschlüssel gehalten werden.
32
H
32
H
32
HO
I L
9
31
9
12
18
19
34
M
2 mm
M
MH
O
H
P
O

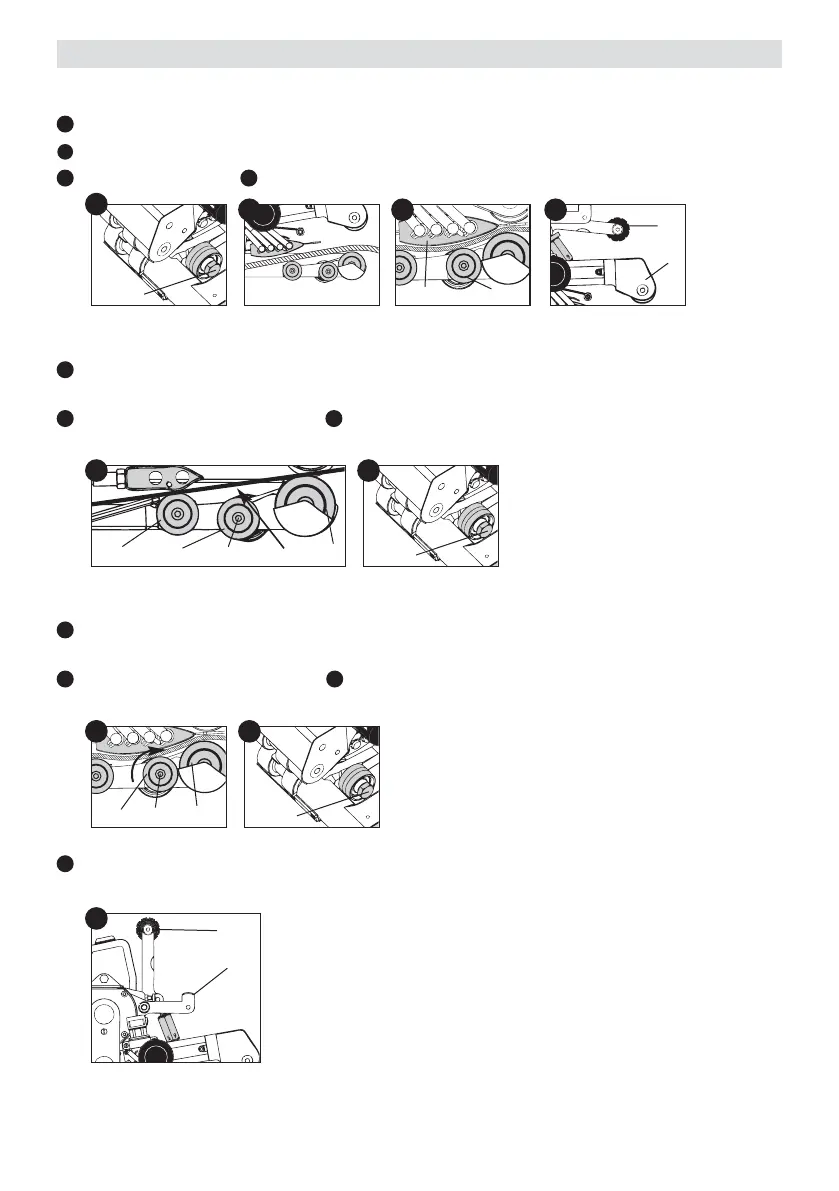

Einstellen Heizkeil und Führungsrolle
— Einstellung der Führungsrolle hinten (19)
Sechskantschraube (32) lösen.
Das zu verschweissende Material einlegen. Fügekraft einstellen (siehe Seite 8).
Heizkeil (7) einfahren. Spannarm (31) mittels Spannhebel (9) spannen.
H
I
K L
20
19
7
K
20
19
P
34
