14
— Einstellung Heizkeil mit 2 Heizpatronen
Innensechskantschraube (33) –stirnseitig in der Führungsrolle – mit einem Innensechskantschlüssel
durch linkes Drehen die Führungsrolle vorne (18) einstellen. Distanz Boden zur Führungsrolle vorne (18)
muss 1 mm zusätzlich zur Foliendicke betragen.
Innensechskantschraube (26) anziehen. Dabei muss
die Innensechskantschraube (33) –stirnseitig in der
Führungsrolle – mit einem Innensechskantschlüssel gehalten
werden.
— Einstellung Heizkeil mit 3 oder 4 Heizpatronen
Die Führungsrolle vorne (18) mittels Innensechskantschraube (33) – stirnseitig in der Führungsrolle – mit
Innensechskantschlüssel in die Richtung der Antriebsrollen (20) und in die Mitte des Fahrgestell-Unterteils (23)
drehen. Als Orientierungshilfe dienen die Ecken des
Fahrgestell-Unterteils (23).
Innensechskantschraube (26) anziehen. Dabei muss
die Innensechskantschraube (33) –stirnseitig in der
Führungsrolle – mit einem Innensechskantschlüssel gehalten
werden.
— Einstellung der Führungsrolle vorne (18)
Schrauben (31) lösen und Kettenschutz-Unterteil (25)
entfernen.
Innensechskantschraube (26) lösen.
Arretierung Spannhebel (12) seitlich drücken und gleichzeitig Spannhebel (9) nach oben schwenken.
Sicherungs mutter (11) von Hand lösen. Spannarm (31) mittels Einstellmutter Fügekraft (10) auf die
maximale Öffnung einstellen.
Einstellschraube Heizkeil (27) lösen.
Der Heizkeil (7) sollte leicht nach unten neigen. Luftspalt zwischen
Folienführung (32) und Heizkeil (7) ca. 1 mm. Einstellschraube Heizkeil (27) im unteren Drittel des Lang-
loches anziehen.
26
31
31
18
33
25
C
31
31
25
C
D
26
D
26
DE
25
35
G

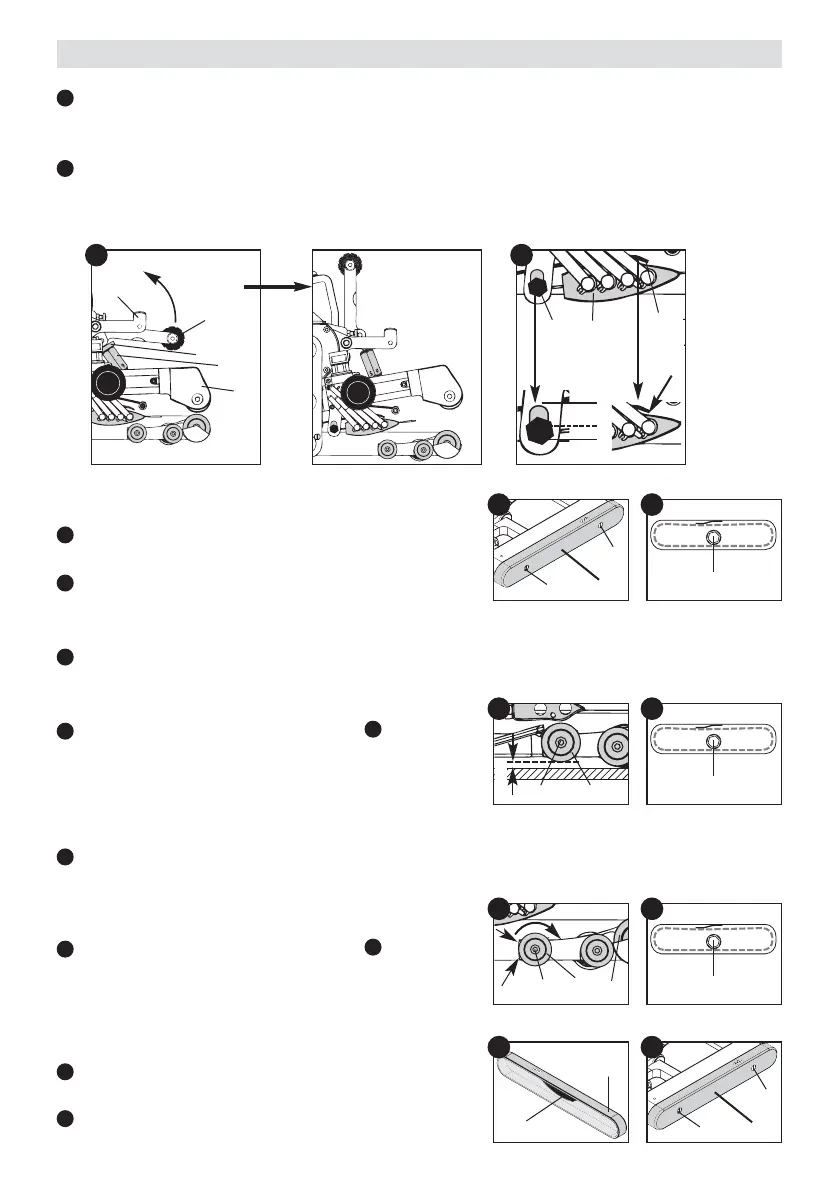

Einstellen Heizkeil und Führungsrolle
A
B
9
12
11
31
10
A B
27 7
32
2/3
1/3
1 mm
1mm
18
33
23
F
C
D
E
E
D
F
F
D
— Montage Kettenschutz-Unterteil (25)
Es muss darauf geachtet werden, dass der Ketten -
spanner (35) (innen im Kettenschutz) oben liegt.
Kettenschutz-Unterteil (25) mit Schrauben (31)
befestigen.
G
C
20
