— Ajuste de cuña caliente con 2 cartuchos de calefacción
Ajustar el tornillo hexagonal interior (33) (lado frontal del rodillo de guía) con una llave hexagonal
interior girando el rodillo de guía delantero (18). La distancia del suelo al rodillo de guía delantero (18)
debe ser 1 mm mayor que el espesor de la lámina.
Apretar el tornillo hexagonal interior (26). Para ello el
tornillo hexagonal interior (33) (lado frontal en el rodillo de
guía) debe sujetarse con una llave hexagonal interior.
— Ajuste de cuña caliente con 3 ó 4 cartuchos de calefacción
Girar el rodillo de guía delantero (18) mediante tornillo hexagonal interior (33) (lado frontal en el rodillo de
guía) con una llave hexagonal interior, en dirección a los rodillos de accionamiento (20) y hacia el centro de
la parte inferior del bastidor (23). Como herramienta auxiliar
pueden emplearse las esquinas de la parte inferior del
bastidor (23).
Apretar el tornillo hexagonal interior (26). Para ello el
tornillo hexagonal interior (33) (lado frontal en el rodillo de
guía) debe sujetarse con una llave hexagonal interior.
Ajuste del rodillo de guía delantero (18)
Aflojar los tornillos (31) y retirar la parte inferior de la
protección de la cadena (25).
Aflojar el tornillo hexagonal interior (26).
Presionar lateralmente la palanca del mecanismo de bloqueo (12) y abatir hacia arriba al mismo tiempo
la palanca de retención (9). Aflojar manualmente la tuerca de seguridad (11). Ajustar el brazo de
retención (31) con tuerca de ajuste, presión de soldadura (10) a la máxima apertura.
Aflojar el tornillo de ajuste de la cuña caliente (27). La cuña caliente (7) debería inclinarse ligeramente
hacia abajo. La separación entre la guía de lamina (32) y la cuña caliente (7) es de 1 mm. Apretar el tornillo
de ajuste de la cuña caliente (27) en el tercio inferior del agujero.
26
31
31
25
C
31
31
25
C
D
26
D
25
35
G

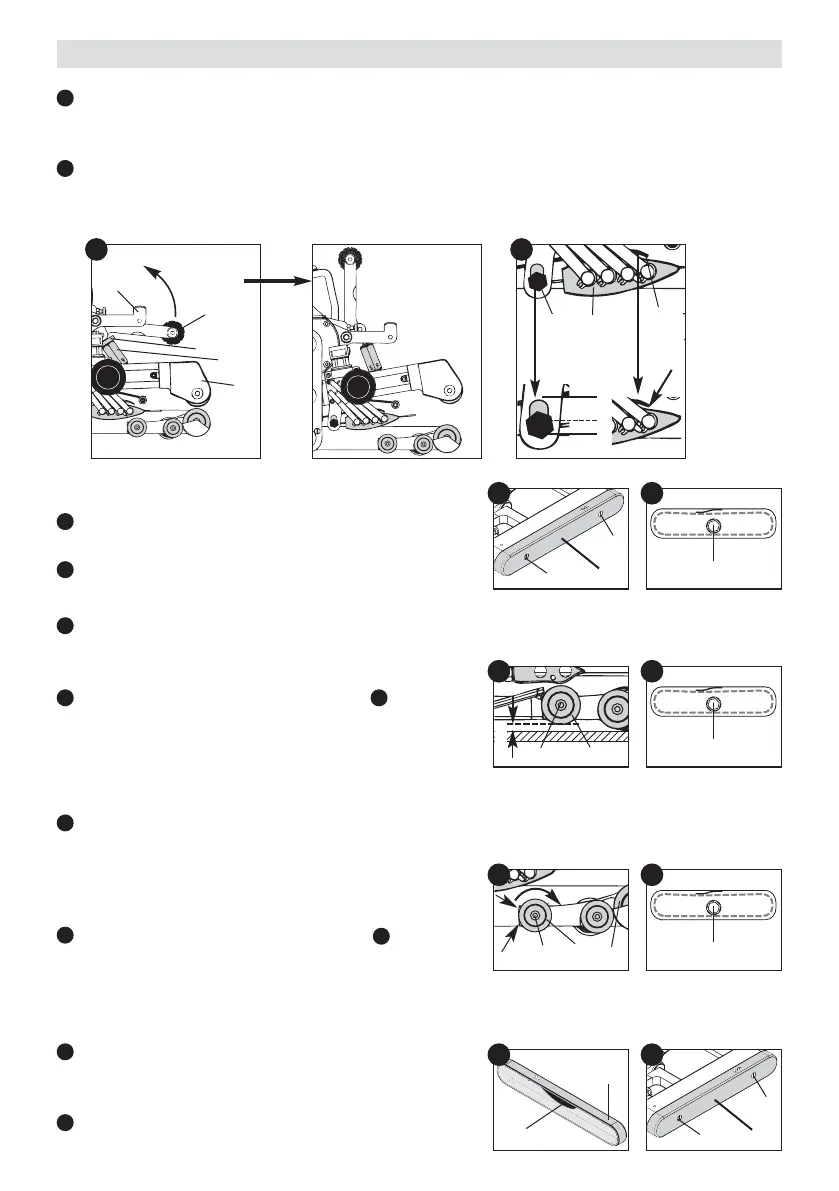

Ajuste de la cuña caliente y del rodillo de guía
A
B
9
12
11
31
10
A B
27 7
32
2/3
1/3
1 mm
18
33
23
F
C
D
E
ED
F
F
D
— Montaje de la parte inferior de la protección de la cadena (25)
Es necesario asegurarse de que el tensor de cadena (35)
(parte inferior en la protección de la cadena) está situado en
la parte superior.
Fijar la parte inferior de la protección de la cadena (25)
con tornillos (31).
G
C
20
18
33
26
DE
1mm
