60
Aflojar la palanca del mecanismo de bloqueo (12) y aflojar al mismo tiempo la
palanca de retención (9). Retirar el material de ensayo.
— Ajuste de cuña caliente con 3 ó 4 cartuchos de calefacción
Desplazar en el sentido horario el rodillo de guía trasero (19) contra las láminas. Para ello el rodillo de guía
trasero (19) debe rozar la lámina y percibirse una resistencia al girar.
Apretar el tornillo hexagonal (32). Para ello el tornillo hexagonal interior (34) (lado frontal en el rodillo de
guía) debe sujetarse con una llave hexagonal interior.
— Ajuste de cuña caliente con 2 cartuchos de calefacción
El rodillo de guía delantero (18) y el rodillo de guía trasero (19) deben formar una línea con el rodillo
de presión (20), donde el rodillo de guía trasero (19) se colocará unos 2 mm por debajo de la línea.
Apretar el tornillo hexagonal (32). Para ello el tornillo hexagonal interior (34) (lado frontal en el rodillo de
guía) debe sujetarse con una llave hexagonal interior.
32
H
32
H
32
HO
I L
9
31
9
12
18
19
34
M
2 mm
M
MH
O
H
P
O

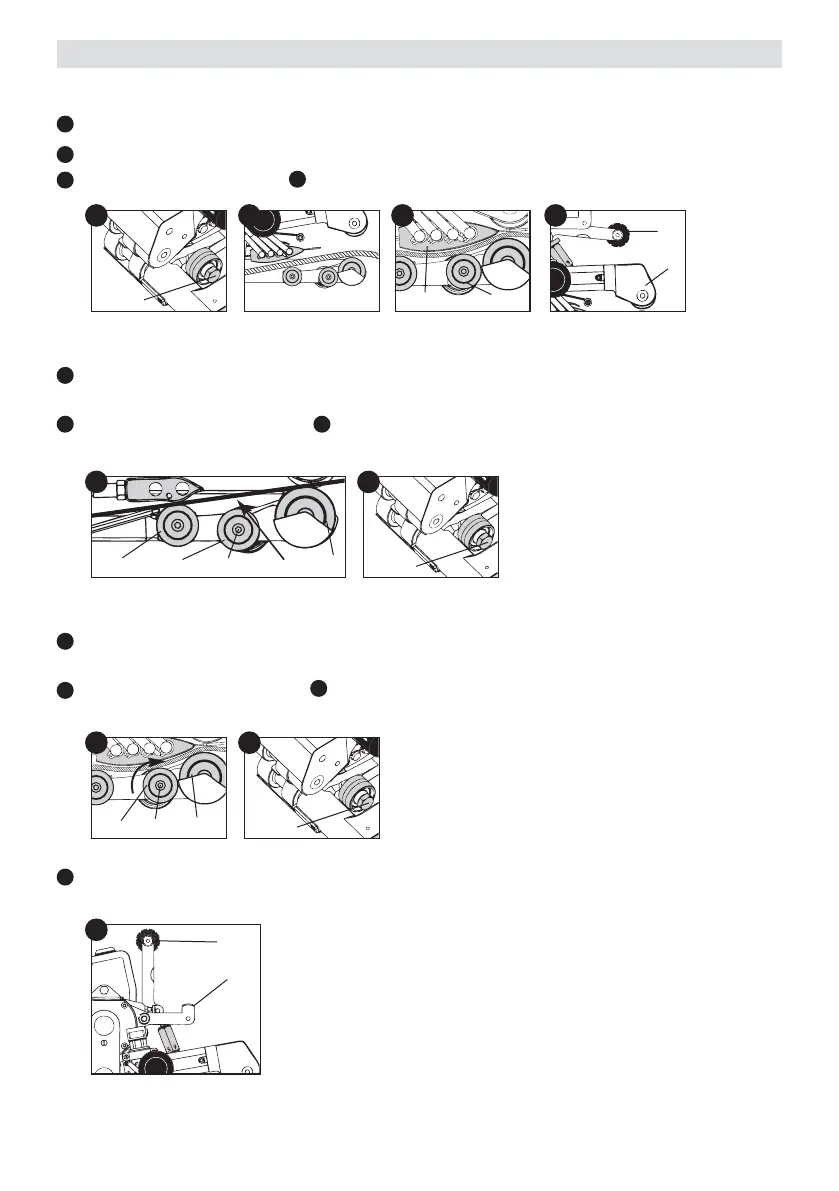

Ajuste de la cuña caliente y del rodillo de guía
— Ajuste del rodillo de guía trasero (19)
Aflojar el tornillo hexagonal (32).
Colocar el material que se va a soldar. Ajustar la presión de soldadura (véase la página 53).
Introducir la cuña caliente (7). Tensar el brazo de retención (31) con la palanca de retención (9).
H
I
K
L
20
19
7
K
20
19
P
34
