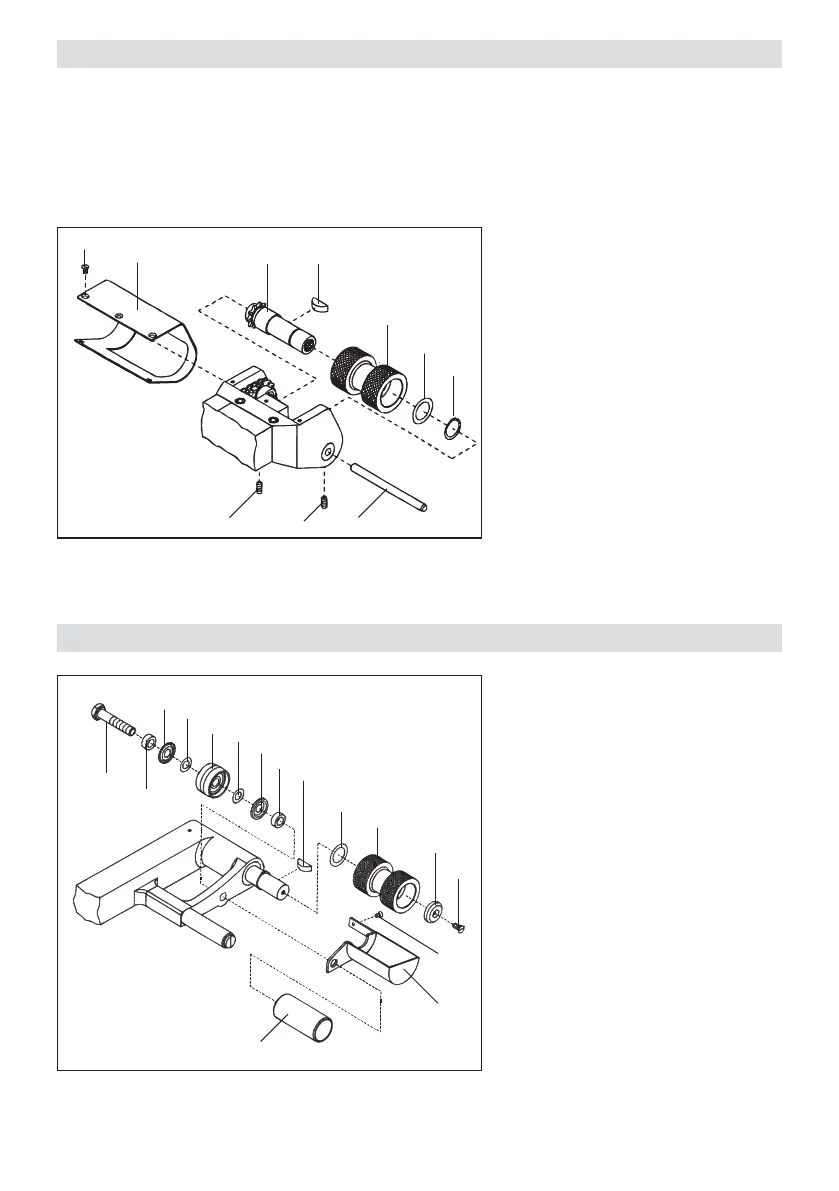

Desmontaje de los rodillos de accionamiento/presión, en la secuencia Nos. 1 - 16
Montaje de los rodillos de accionamiento/presión, en orden inverso Nos. 16 - 1
1 Tornillo avellanado M3 × 6
2 Tornillo cilíndrico M8 × 40
3 Casquillo distanciador
4 Anillo-Nilos ø 8/20 × 1,8
5. Suplemento de ajuste ø 8/14 × 0,1
6 Rueda de avance trasera completa
7 Suplemento de ajuste ø 8/14 × 0,1
8 Anillo-Nilos ø 8/20 × 1,8
9 Casquillo distanciador
10 Rodillo de guía
11 Chapa de protección Rodillo de
accionamiento/presión
12 Tornillo avellanado M4 × 10
13 Arandela de sujeción
14 Rodillo de accionamiento/presión
15 Espaciador ø 15/22 × 0,3
16 Resorte de disco 5 × 6,5
10
1
11
16
15
14
13
12
9
8
2
3
4
5
6
7
Se pueden producir diferentes uniones a solapa con el Leister COMET para varias aplicaciones, por ejemplo en la
construcción de túneles o ingeniería civil. Estas difieren en la anchura de la costura soldada y en la anchura del
canal de ensayo. También se pueden producir costuras de soldadura sin canal de ensayo. Para conseguir estas
costuras de soldadura diferentes, deben instalarse los rodillos de accionamiento/presión apropiados. Estos rodilos
de accionamiento/presión se fabrican o bien de aluminio o de acero inoxidable dependiendo de la demanda del
cliente.
Desmontaje de los rodillos de accionamiento/presión, en la secuencia Nos. 1 - 9
Montaje de los rodillos de accionamiento/presión, en orden inverso Nos. 9 -1
1 Tornillo avellanado M3 × 6
2 Placa de protección para
cabeza giratoria
3 Tornillo de ajuste M4 × 8
4 Pasador cilíndrico 6 × 80
5 Anillo de seguridad (eje ø 15)
6 Espaciador
7 Rodillo accionamiento/presión
8 Resorte de disco
9 Eje de accionamiento superior completo
1
2
9 8
7
6
5
3
3
4
Conmutación del rodillo de accionamiento/presión superior
Conmutación del rodillo de accionamiento/presión inferior
