4 Inbetriebnahme
Einstellmöglichkeiten durch Schalter
EDK82ZAFVC010 DE/EN/FR 2.0
26
l
H1inbet−reihenfolge einhalten
Knotenadresse einstellen
) Hinweis!
Die Adresse muß per Software eingestellt werden, wenn sich die Schalter S7
und S8 in Stellung ON befinden.
In diesem Fall sind die Schalter S1 bis S6 unwirksam.
ON
16274385 910
ON
OFF

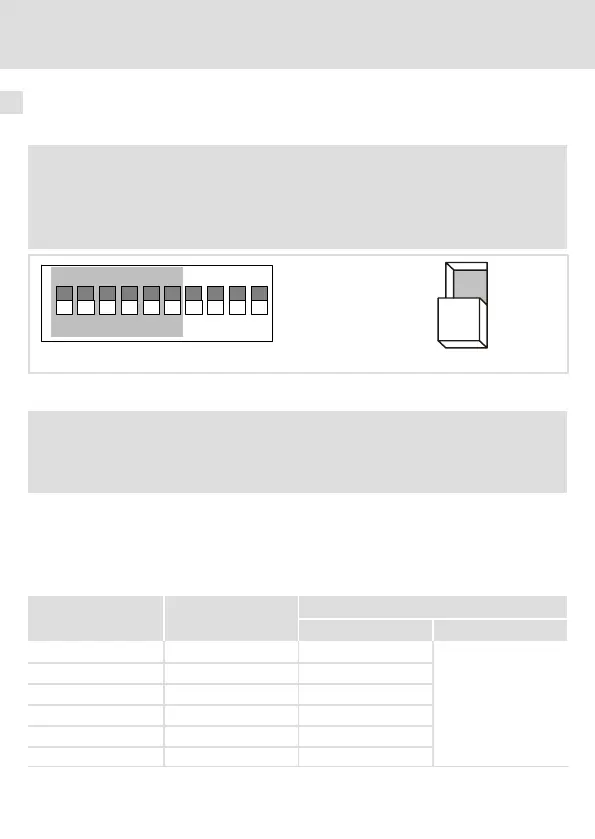

Abb. 2 Einstellen der Knotenadresse
) Hinweis!
Die Knotenadressen bei mehreren vernetzten Antriebsreglern müssen sich
voneinander unterscheiden.
Die Berechnung der Adresse (Dezimalzahl) ergibt sich durch Einsetzen des Schaltzustandes
der Schalter S1 ... S6 (’0’ = OFF und ’1’ = ON) in die folgende Gleichung:
Adresse
dec
= S6 · 2
0
+ S5 · 2
1
+ S4 · 2
2
+ S3 · 2
3
+ S2 · 2
4
+ S1 · 2
5
Aus der Gleichung lässt sich auch die Wertigkeit eines betätigten Schalters ableiten. Die
Summe der Wertigkeiten ergibt die einzustellende Knotenadresse.
Schalter Wertigkeit
Beispiel
Schaltzustand Knotenadresse
S1 32 ON
32 + 16+ 8 = 56
S2 16 ON
S3 8 ON
S4 4 OFF
S5 2 OFF
S6 1 OFF
