Einstellmöglichkeiten durch Schalter
4
EDK82ZAFVC010 DE/EN/FR 2.0
25
l
H1inbet−reihenfolge einhalten
Einstellmöglichkeiten durch Schalter
) Hinweis!
Einstellungen über GDC, Bedienmodul oder Konfigurations−Software
Die Einstellungen von Geräteadresse und Übertragungsrate können mit Hilfe
von GDC, dem Bedienmodul oder Konfigurations−Software vorgenommen
werden.
Dazu müssen die DIP−Schalter S7 und S8 die Stellung ON einnehmen.
Einstellungen über frontseitigen Schalter
Die Lenze−Einstellung aller Schalter ist OFF.
Die über DIP−Schalter eingestellte Geräteadresse und Übertragungsrate wird
erst nach erneutem Netzeinschalten aktiv.
Der Schalter S9 ist unwirksam.
Über die frontseitigen DIP−Schalter des Funktionsmoduls lassen sich die folgenden Einstel-
lungen komfortabel durchführen:
ƒ Software−Kompatibilität Funktionsmodul E82ZAFVC / E82ZAFD mit S10
ƒ Geräteadresse mit S1 − S6
ƒ Übertragungsrate mit S7 / S8
ON
16274385 910
ON
OFF
E82ZAFD005

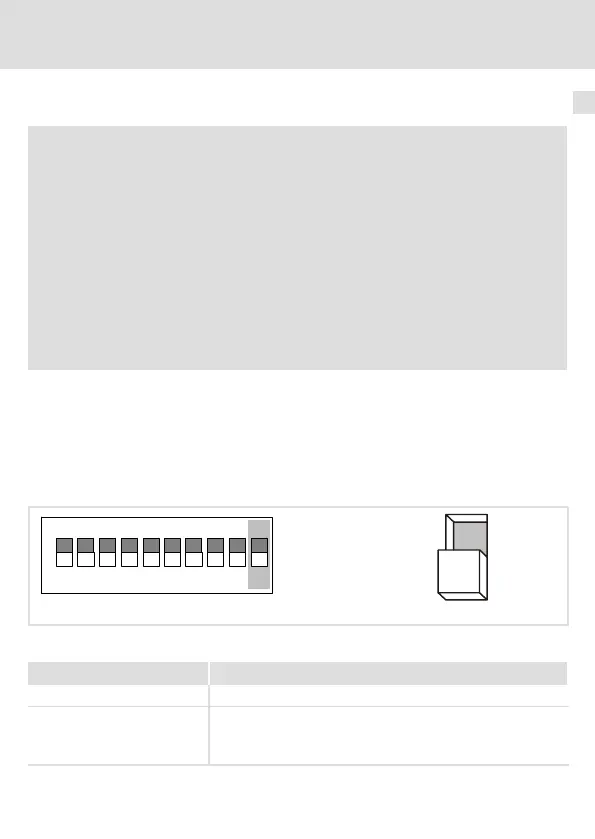

Abb. 1 Software−Kompatibilität einstellen
Kompatibilität S10
E82ZAFVC0xx OFF
E82ZAFD
Beschreibung zum Funktions-
modul: siehe Montageanleitung
E82ZAFD
ON
