Inbetriebnahme
Statusanzeige
4
EDK82ZAFVC010 DE/EN/FR 2.0
31
l
inbetrieb−statusanzeige AFV0xx

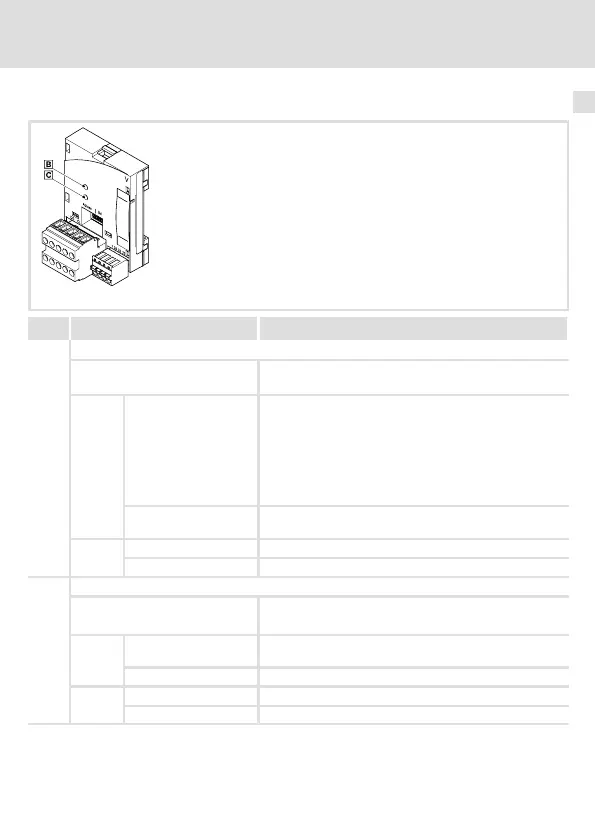

Statusanzeige
E82ZAFD101A*
Pos Statusanzeige Erläuterung
1
Verbindungsstatus zum Grundgerät (LED grün/rot)
AUS
Funktionsmodul wird nicht mit Spannung versorgt,
Externe Spannungsversorgung ist ausgeschaltet
GRÜN
BLINKEN
Funktionsmodul ist mit Spannung versorgt, hat aber
keine Verbindung zum Antriebsregler.
Ursache:
Grundgerät ist
l abgeschaltet
l in der Initialisierungsphase
l nicht vorhanden
konstantes LEUCHTEN Funktionsmodul ist mit Spannung versorgt und hat Ver-
bindung zum Grundgerät
ROT
BLINKEN Interner Fehler, Lenze−Einstellung wurde geladen
konstantes LEUCHTEN Interner Fehler des Funktionsmodul
2
Verbindungsstatus zum Bus (LED (grün/rot)
AUS
l Verbindung zum Master nicht aufgebaut.
l Funktionsmodul wird nicht mit Spannung versorgt.
GRÜN
BLINKEN Dup_Mac_ID"−Test durchlaufen. Verbindung zum Ma-
ster (Scanner) ist noch nicht aufgebaut.
konstantes LEUCHTEN DeviceNet−Verbindung ist aufgebaut.
ROT
BLINKEN Keine Kommunikation wegen Zeitüberschreitung
konstantes LEUCHTEN Kritischer Busfehler
