Mise en service
Réglages via interrupteurs
4
EDK82ZAFVC010 DE/EN/FR 2.0
91
l
H1inbet−reihenfolge einhalten
Réglage de l’adresse du noeud
) Remarque importante !
L’adresse doit être réglée par logiciel lorsque les interrupteurs DIP S7 et S8 se
trouvent en position ON.
Dans ce cas, les interrupteurs S1 à S6 sont inactifs.
ON
16274385 910
ON
OFF

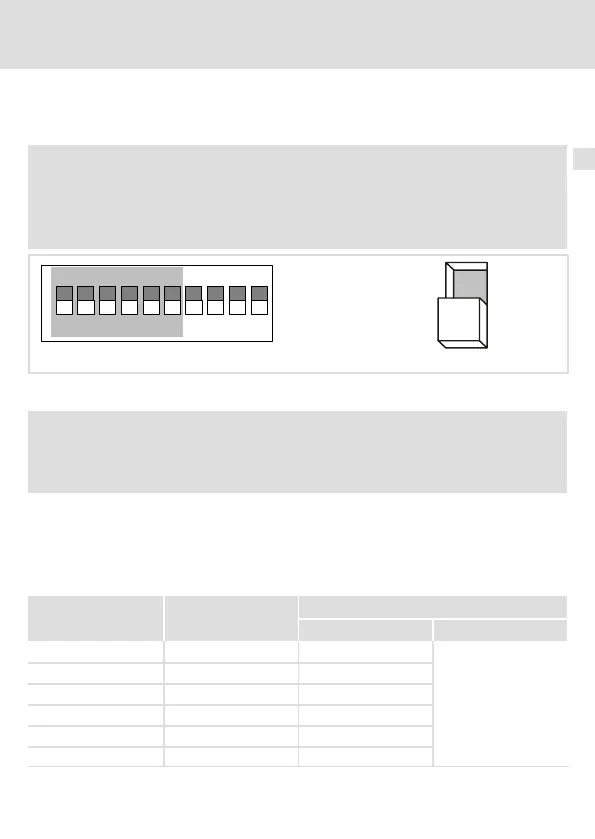

Fig. 2 Réglage des adresses
) Remarque importante !
Si plusieurs variateurs de vitesse sont connectés au réseau, ils doivent tous
avoir une adresse DeviceNet différente.
Dans l’équation ci−dessous, l’adresse calculée (chiffre décimal) résulte de la position des
interrupteurs S1 à S6 (’0’ = OFF et ’1’ = ON) :
Adresse
déc
= S6 · 2
0
+ S5 · 2
1
+ S4 · 2
2
+ S3 · 2
3
+ S2 · 2
4
+ S1 · 2
5
L’équation permet aussi de déterminer la valeur d’un interrupteur actionné. La somme des
valeurs indique l’adresse de la station à paramétrer.
Interrupteur Valeur
Exemple
Position Adresse
S1 32 ON
32 + 16+ 8 = 56
S2 16 ON
S3 8 ON
S4 4 OFF
S5 2 OFF
S6 1 OFF
