Installation électrique
Câblage du bus Système (CAN)
5

186
EDKCSEX064 DE/EN/FR 6.0
ECS_COB003

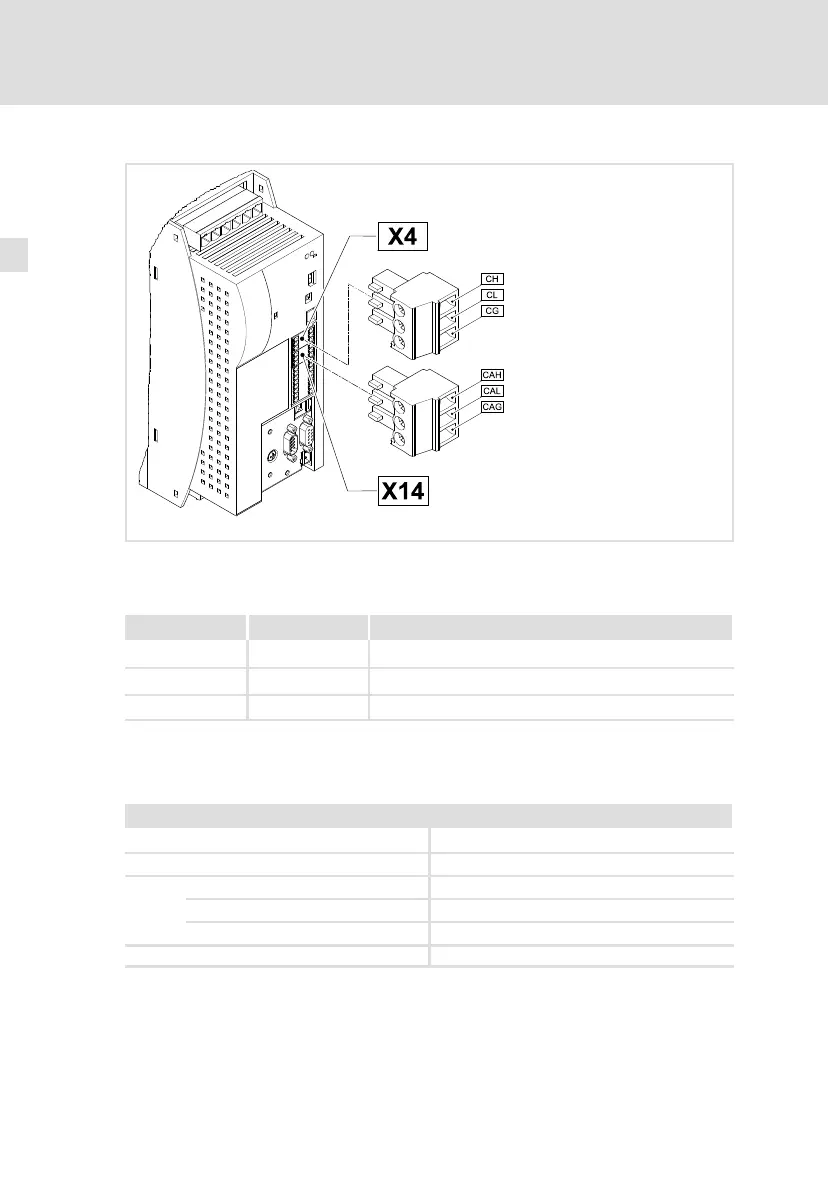

Fig.5−10 Raccordements du bus sur le variateur
Affectation des bornes
X4 (CAN) X14 (CAN−AUX) Description
CH CAH CAN−HIGH (HAUT)
CL CAL CAN−LOW (BAS)
CG CAG Potentiel de référence
Spécifications pour câble de transmission
Il est recommandé d’utiliser des câbles CAN conformes à la norme ISO 11898−2 :
Câbles CAN conformes à la norme ISO 11898−2
Type de câble Paire blindée
Impédance 120 W (95 ... 140 W)
Résistance et section de câble
Longueur de câble £ 300 m £ 70 mW/m / 0.25  0.34 mm
2
(AWG22)
Longueur de câble 301  1000 m £ 40 mW/m / 0.5 mm
2
(AWG20)
Temps de parcours du signal £ 5 ns/m
