3- Montageanleitung
Im Lieferumfang sind enthalten:
BEZEICHNUNG ANZAHL
Handbuch 1
Montageanleitung 1
Bugstrahler mit Motor und Rohr 1
Schrauben zur Motorbefestigung 4
Unterlegscheiben für den Motoranschluss 4
Anschlagplatte für das Stützbein 1
BEZEICHNUNG ANZAHL
Antriebswelle 1
Scherstift aus Kunststoff für Stellantrieb (Reserve) 1
Scherstift aus Metall für die Bugschraube (Reserve)* 1
Sicherungshalter 1
Sicherung 1
*Gilt nicht für das Modell 250
Zunächst die Mittschiffslinie außen am Rumpf kennzeichnen, z. B. in Form einer Linie zwischen einem Punkt am
Vorsteven und am Kiel. Die Position der Luke mit Hilfe der 3 mm Pilotbohrung ausmessen, wie unter Punkt 3.1.
beschrieben. Die Größe der Luke kann der nachstehenden Tabelle entnommen werden.
140 Thruster B = 220 mm L = 274 mm
185 Thruster B = 255 mm L = 346 mm
250 Thruster B = 375 mm L = 480 mm
Die Bugschraube ist so weit wie möglich im Vorschiff anzuordnen, ohne dass das der höchste Punkt des Gehäu-
ses oberhalb der Wasserlinie liegt. Andernfalls kann es schwierig werden, den Motor ein- oder auszubauen. Der
geeignete Einbauort ist am besten von innen zu ermitteln. Setzen Sie eine Pilotbohrung von 3 mm möglichst nah
an der Mittschiffslinie des Bootes, und zwar in dem Bereich, in dem die Luke liegen soll. Dieses Loch dient dann
als Bezugspunkt für die Anbringung der Schablone außen am Rumpf. Der Installationsbausatz umfasst keine
Luke, weil diese vor Ort so angefertigt werden muss, dass sie zur individuellen Form des Bootes passt.
3.1 Position in Längsschiffsrichtung kennzeichnen

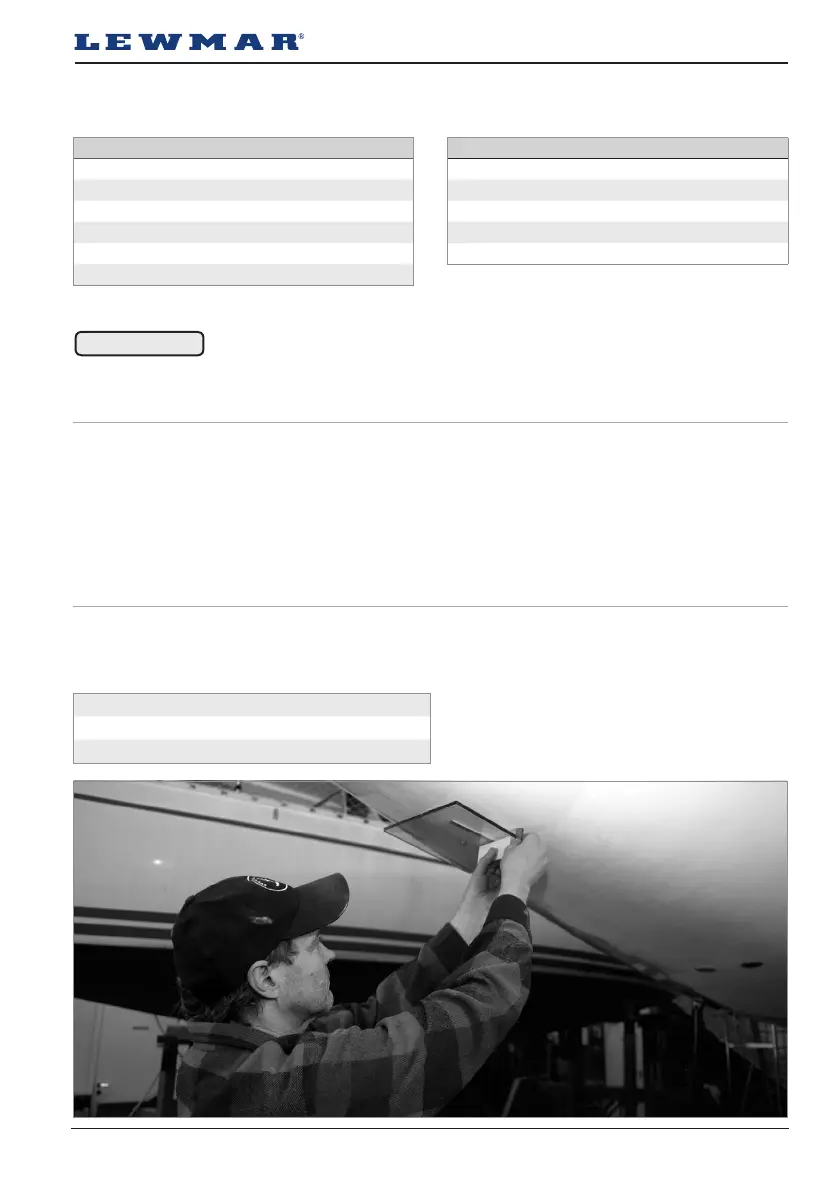

3.2 Anbringung der Schablone
⚠ WARNUNG!
Kürzen Sie AUF KEINEN FALL die originalen Kabel und verbinden Sie diese ausschließlich
mit den vorgesehenen Steckern und Buchsen.
