Lewmar 140 - Page 20

20

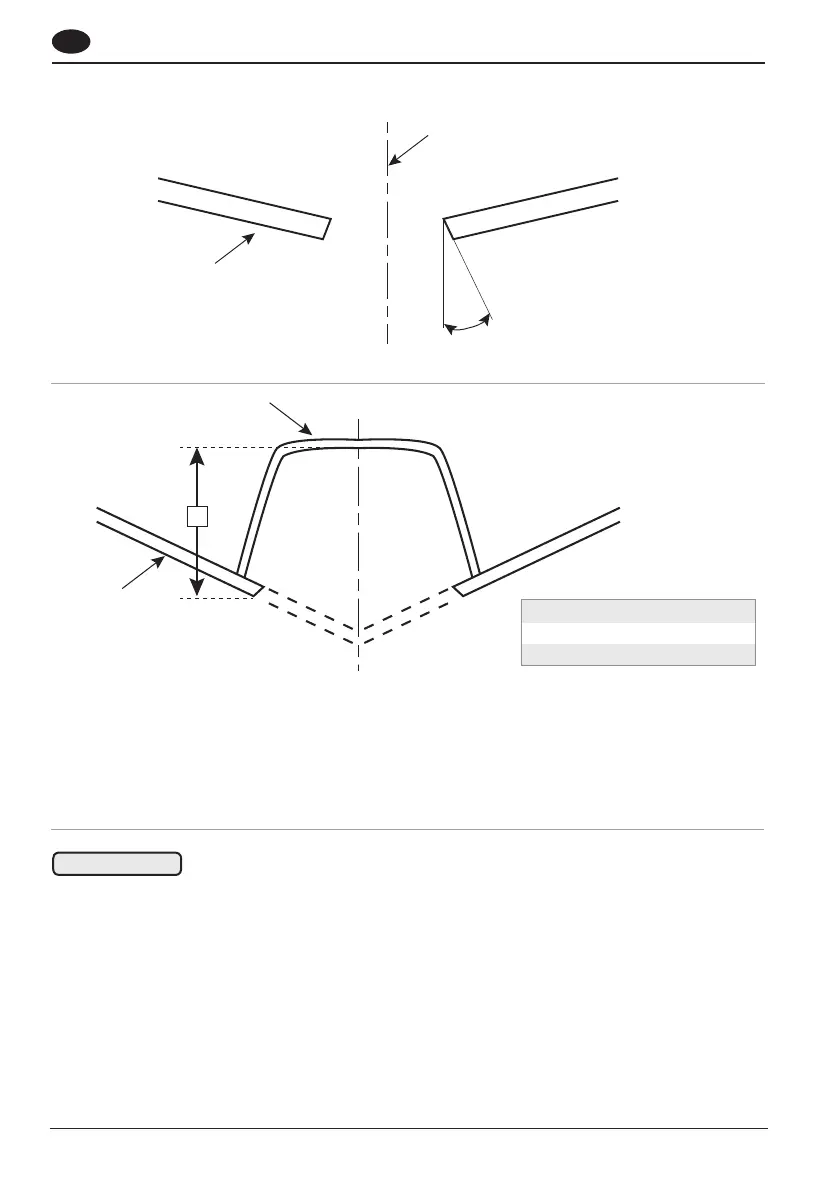

Sägen Sie den so markierten Ausschnitt aus. Wir empfehlen, dass Sie dabei ca. 40° zum Rumpf sägen (siehe Abb.).
A
140 Thruster A=160-170 mm
185 Thruster A=200-210 mm
250 Thruster A=300 mm
Die Achterinnenseite des Gehäuses so ausrichten, dass es höchstens an die Falzbreite (10 mm) auf der Achter-
kante des Loches heranreicht. Das Maß A ermitteln und den Unterschied zwischen dem Messwert A und dem
Tabellenwert für A berechnen. Dieses Maß auf der Längsschiffsseite mit einer Anreißlehre kennzeichnen. Sägen
Sie das Gehäuse entlang dieser Linie aus. Die Querschiffsseiten (vorn und achtern) werden an die Innenform des
Rumpfes angepasst. Das Gehäuse anbringen und überprüfen, ob das richtige Maß A vorliegt.
3.3 Anpassen des Gehäuses
Richten Sie das Gehäuse so aus, dass es sich die Luke mit der Wasserströmung
öffnet.
3.4a Montage des Gehäuses (Standard)
⚠ WARNUNG!
Schleifen Sie die Außenseite des Gehäuses rundherum bis zu einer Höhe von etwa 10 cm, um eine gute Haung
für den Kunststoff sicher zu stellen.
Die Achterinnenseite des Gehäuses so ausrichten, dass es höchstens an die Falzbreite (10 mm) auf der Achter-
kante des Loches heranreicht. Danach das Gehäuse in Querschiffsrichtung so ausrichten, dass das Rohr des
Bugstrahlers in die Öffnung passt. Identische Stützbolzen auf jeder Seite des Rohres so anbringen, dass es in
Querschiffsrichtung zentriert wird. Fixieren Sie das Gehäuse anschließend mit etwas schnell härtendem Spachtel.
Stellen Sie sicher, dass keine Seite des Gehäuses konkav geworden ist. Sollte dies dennoch der Fall sein, muss
das Gehäuse mit einer Strebe zwischen den Seiten nach außen gedrückt werden, während es mit Kunststoff
befestigt wird.
Danach überprüfen, ob das Rohr sich frei bewegen kann und das, wenn es ganz ausgeklappt ist, das Schrauben-
wasser frei am Rumpf vorbei strömen kann.
HINWEIS! Das Gehäuse darf erst nach der Anbringung der Luke anlaminiert werden. Stellen Sie sicher, dass die
Luke sich ohne Kontakt zum Rumpf bewegen lässt.
D
Mittschiffslinie
40°
Rumpf
Gehäuse
Rumpf
